Avertissement de surchauffe de l'équipement électrique : solution de surveillance de la température sans fil Acrel

25 02, 2026

1. Introduction

Avec le développement continu de l’économie mondiale et de la technologie industrielle, les systèmes électriques jouent un rôle de plus en plus important dans la société moderne. La sécurité et la fiabilité de l’exploitation des systèmes électriques sont donc devenues des préoccupations cruciales pour l’industrie. En particulier, avec le déploiement généralisé de sous-stations sans pilote, les méthodes d'inspection manuelles traditionnelles sont progressivement remplacées par des technologies de surveillance intelligente.

La technologie de surveillance de la température sans fil permet une détection de la température en temps réel pour les principaux points de chauffage des équipements électriques à haute tension. En collectant et en analysant les données de température en continu, cette technologie contribue à garantir un fonctionnement sûr et stable des systèmes électriques tout en prenant en charge les stratégies de maintenance prédictive.

2. Contexte de recherche et avantages techniques des systèmes de surveillance de la température sans fil

Dans les centrales électriques et les sous-stations, le fonctionnement à long terme des appareillages haute tension, des sectionneurs extérieurs et des points de connexion des jeux de barres peut entraîner une surchauffe locale. Ceci est principalement dû à une résistance de contact accrue, à l'oxydation, à l'accumulation de poussière ou au desserrage mécanique.

Étant donné que les bornes des équipements haute tension sont généralement exposées à des champs électriques élevés, les méthodes traditionnelles de mesure de la température par contact ne peuvent pas être appliquées en toute sécurité en raison des risques d'isolation.

La technologie de surveillance de la température sans fil résout ce problème en transmettant les données de température via des signaux radio. Les capteurs de température sont directement installés aux points de chauffage, tandis que le dispositif de surveillance reste électriquement isolé des équipements haute tension.

Par rapport aux méthodes de mesure traditionnelles, les systèmes de surveillance de la température sans fil offrent plusieurs avantages :

1. Haute sécurité
Il n'y a pas de connexion électrique directe entre les capteurs et les systèmes de surveillance, ce qui réduit les risques de danger électrique.

2. Capacité de surveillance en temps réel
Le système permet une acquisition continue de données de température et une surveillance à distance.

3. Faible coût de maintenance
La surveillance sans fil remplace les inspections manuelles fréquentes, réduisant ainsi les coûts de main-d'œuvre.

4. Prise en charge du stockage et de l'analyse des données
Les données de température peuvent être stockées dans des systèmes de contrôle centraux pour une analyse à long terme et des décisions de maintenance prédictive.

Actuellement, les technologies de surveillance de la température couramment utilisées comprennent la mesure de la température par fibre optique, la mesure par thermistance, la mesure de la température infrarouge et la mesure de la température sans fil. Parmi ces technologies :

• Les capteurs à thermistance sont difficiles à utiliser sur des équipements haute tension exposés.
• La surveillance de la température par fibre optique offre une grande précision mais entraîne des coûts d'installation et d'équipement élevés.
• La mesure infrarouge nécessite généralement une opération manuelle et manque de surveillance continue en temps réel.
• La surveillance sans fil de la température devient progressivement la solution dominante en raison de son équilibre entre coût, sécurité et performances.

3. Solution de système de surveillance en ligne de la température sans fil Acrel

Le système de surveillance de la température sans fil est principalement utilisé pour surveiller les changements de température dans les armoires électriques haute et basse tension, les joints de câbles, les contacts de disjoncteur, les joints de barres omnibus et les équipements de transformateur.

Le système détecte les risques potentiels pour la sécurité causés par des facteurs tels que l'oxydation, le desserrage ou l'accumulation de poussière qui peuvent augmenter la résistance de contact pendant le fonctionnement.

Les fonctions principales du système comprennent :

• Collecte de données de température en temps réel
• Fonctions d'alarme d'anomalie de température
• Stockage et analyse de données historiques
• Surveillance à distance et gestion automatisée des opérations

4. Composants de détection de température

Capteurs de température sans fil alimentés par batterie

Ces capteurs sont installés directement aux points de chauffe des équipements. Ils sont alimentés par des batteries intégrées et transmettent des données sans fil. Ils conviennent aux contacts d'appareillages haute tension et aux joints de jeux de barres.

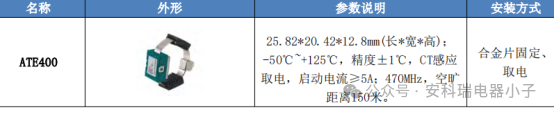

Capteurs de température sans fil alimentés par CT

Ces capteurs sont principalement utilisés dans des environnements d'exploitation à courant élevé tels que les contacts de disjoncteurs, les points de connexion de jeux de barres et les bornes de câbles haute tension. Les capteurs sont alimentés par induction du transformateur de courant, éliminant ainsi le besoin de remplacer la batterie et prolongeant la durée de vie.

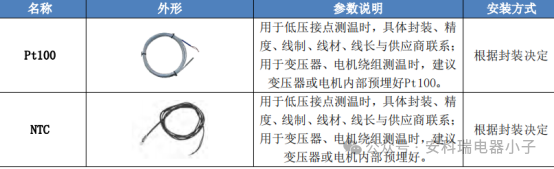

Capteurs de température filaires

Les capteurs filaires sont principalement utilisés dans les équipements basse tension ou dans les scénarios de surveillance de haute précision, tels que les enroulements de transformateur et les enroulements de moteur. Les détecteurs de température à résistance Pt100 sont couramment utilisés comme éléments de détection.

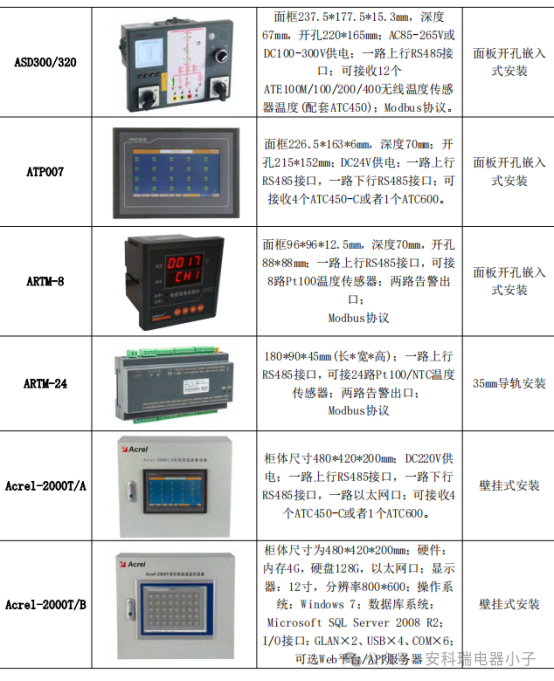

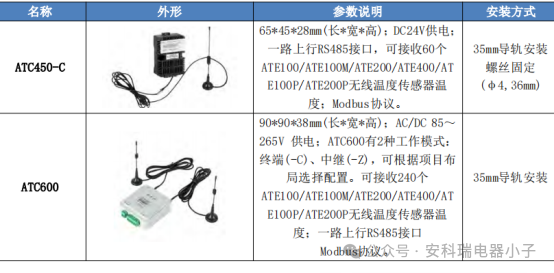

5. Unités de réception et d'affichage

Les systèmes de surveillance de la température sans fil se composent généralement de modules de réception et de terminaux d'affichage.

• Unité de réception
  Responsable de la réception et du traitement des données de température transmises par les capteurs.

• Unité d'affichage
  Utilisé pour afficher visuellement les courbes de température, l’état de l’équipement et les informations d’alarme.

Cette structure permet au personnel de maintenance de surveiller l’état de fonctionnement des équipements en temps réel.

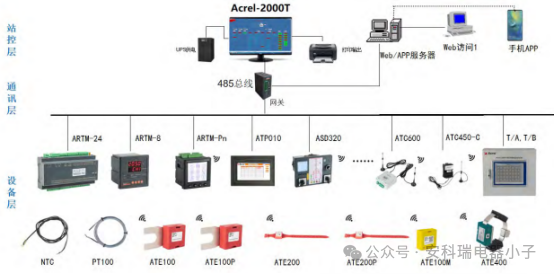

6. Architecture de la solution du système de surveillance de la température sans fil

Le système de surveillance de la température sans fil Acrel-2000/T intègre les données de température de tous les dispositifs de surveillance de la sous-station dans une plate-forme de gestion centralisée.

Le système combine la technologie informatique, la technologie de communication et la technologie de traitement des données pour réaliser une surveillance et une gestion centralisées des informations sur la température.

Les principales fonctions incluent :

• Acquisition et transmission de données en temps réel
• Analyse de la courbe de tendance de la température
• Stockage et requête de données historiques
• Gestion des alarmes de surchauffe et des enregistrements d'événements

Le système est équipé d'une base de données indépendante pour le stockage des données à long terme et l'analyse du fonctionnement des équipements. En analysant les tendances de température, les ingénieurs peuvent évaluer les conditions de vieillissement des équipements et optimiser les décisions de maintenance.

7. Scénarios d'application typiques

La technologie de surveillance de la température sans fil est largement utilisée dans plusieurs secteurs, notamment :

• Systèmes de transport et de distribution d'énergie
• Industrie sidérurgique
• Industrie minière
• Industrie pétrochimique

Les emplacements de surveillance courants comprennent :

• Conducteurs de ligne de transmission
• Traversées de transformateur principal
• Contacts du sectionneur
• Joints d'appareillage haute tension
• Bornes de câble
• Surfaces des condensateurs

Le système contribue à améliorer la fiabilité du fonctionnement des équipements grâce à des fonctions de surveillance en temps réel et d’alerte précoce.

8. Valeur de l'application technique

L'application de la technologie de surveillance sans fil de la température améliore considérablement la gestion du fonctionnement du système électrique.

Les principaux avantages comprennent :

• Améliorer la sécurité et la fiabilité du réseau électrique
• Réduire les taux de défaillance des équipements
• Minimiser la durée et la portée des pannes de courant
• Réduire les coûts d’inspection manuelle
• Améliorer les avantages économiques et sociaux des systèmes électriques

La maintenance planifiée traditionnelle évolue progressivement vers une maintenance conditionnelle soutenue par des technologies de surveillance intelligentes.

9. Conclusion

La technologie de surveillance sans fil de la température joue un rôle important pour garantir un fonctionnement sûr des systèmes électriques. En surveillant et en analysant en permanence les données de température, il est possible de prédire la dégradation des équipements et de prévenir les pannes potentielles.

Avec le développement de la technologie Internet des objets (IoT) et la construction de réseaux intelligents, la technologie de surveillance sans fil de la température jouera un rôle de plus en plus important dans la gestion future de la sécurité des systèmes électriques.
