Système de surveillance de l'alimentation

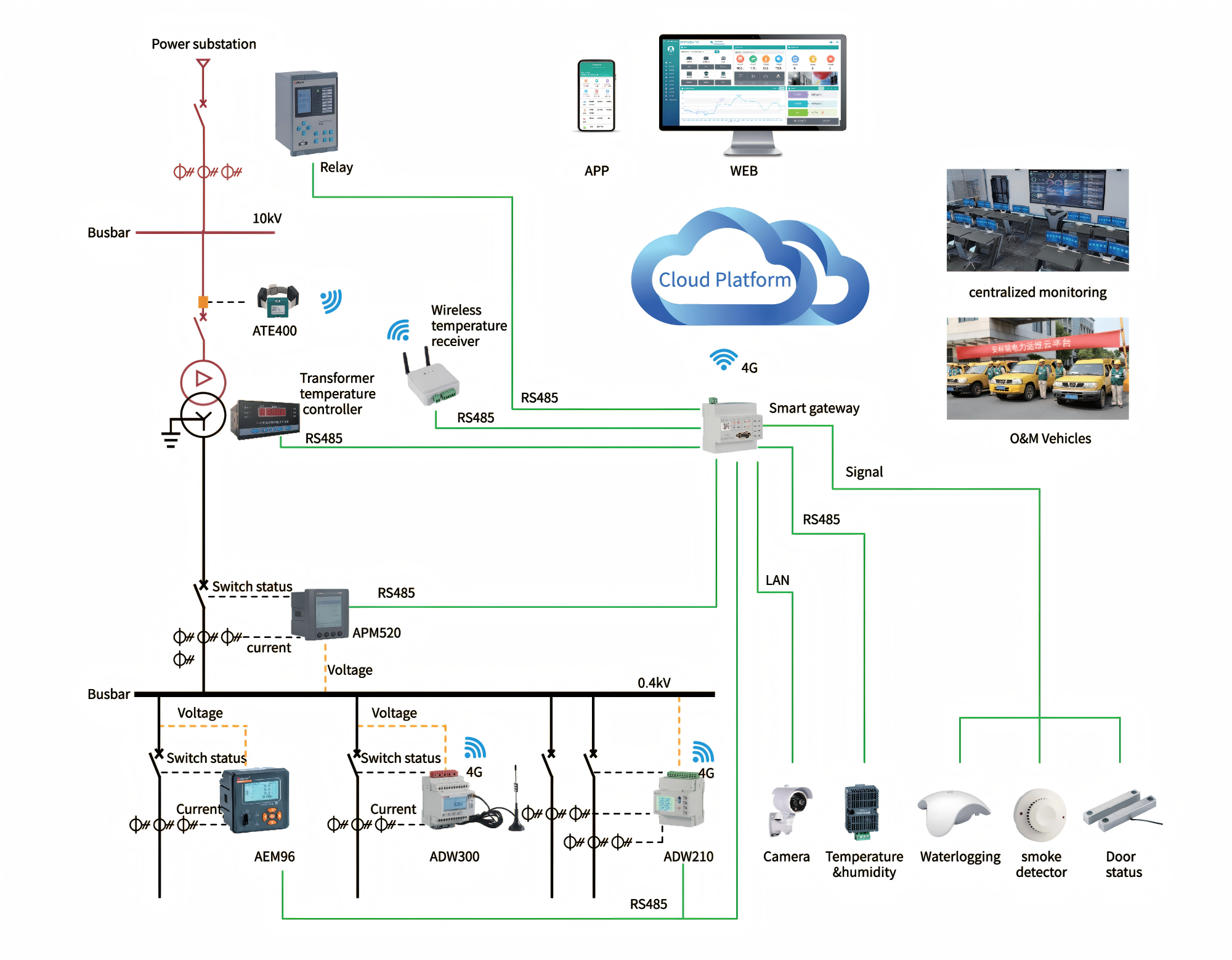

Substation O&M

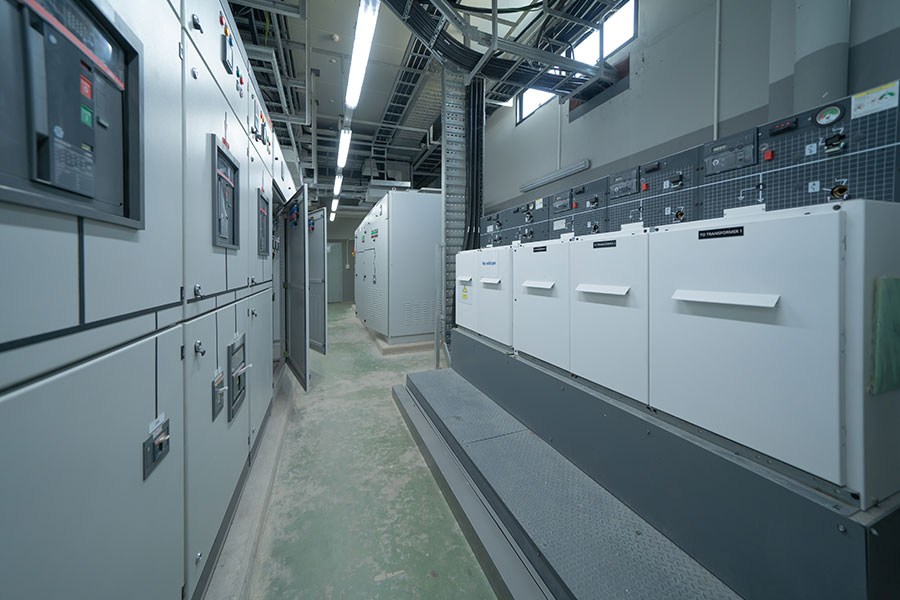

Distribution Room

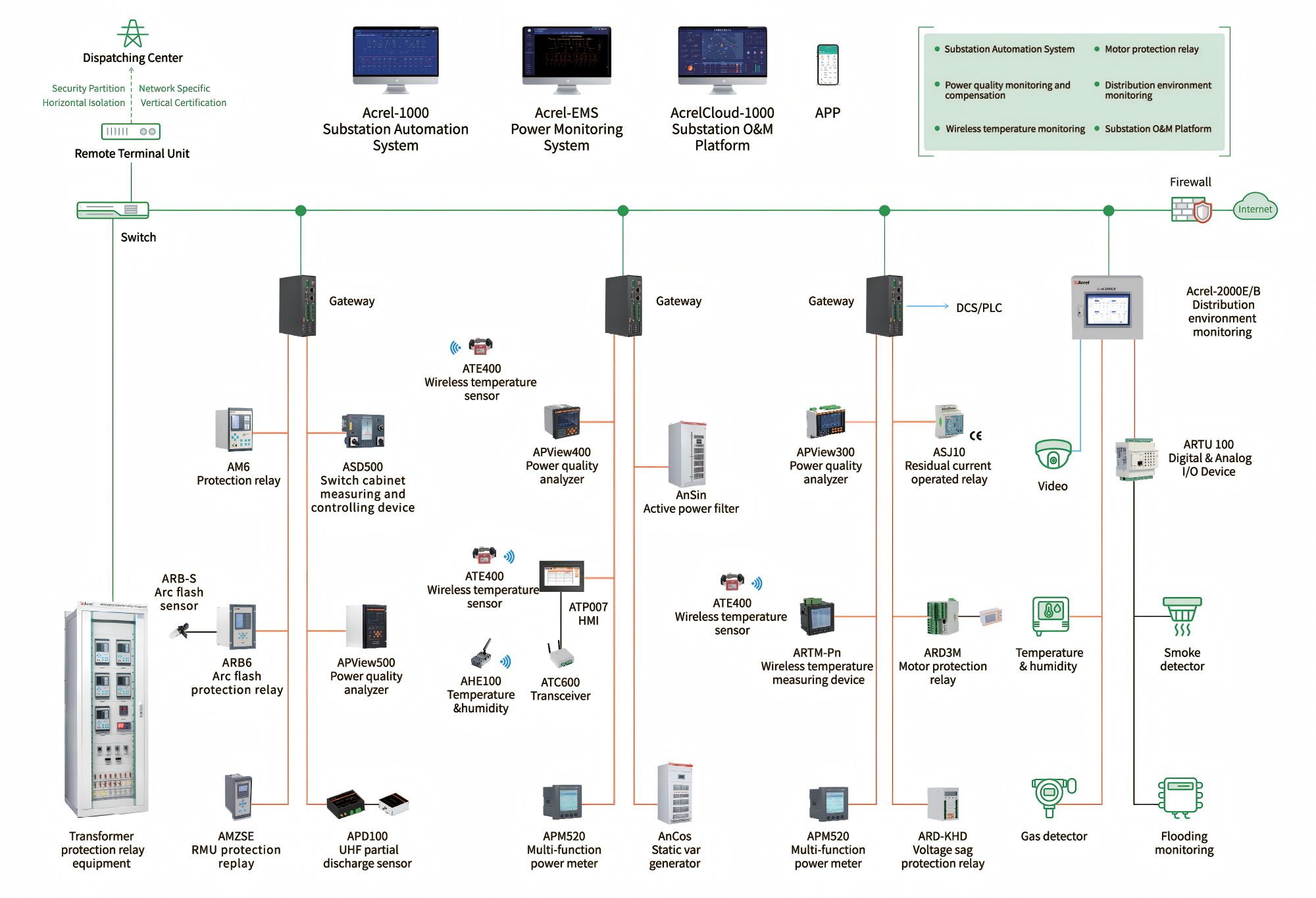

La solution Acrel Substation & Distribution Room fournit une infrastructure numérique complète et cyber-sécurisée pour les systèmes électriques. La solution comprend des relais de protection, des analyseurs de qualité de l'énergie et des relais de protection contre les arcs électriques pour protéger les équipements électriques critiques. Les capteurs de température des barres omnibus sans fil et les produits de décharge partielle permettent une surveillance continue de l'état de l'appareillage de commutation.
Les indicateurs de tableau multifonctions collectent et transmettent des données d'alimentation en temps réel, prenant en charge une intégration transparente avec les systèmes et appareils DCS/PLC tiers de Schneider, Siemens ou ABB. Les passerelles Edge regroupent les données et les transmettent à la plate-forme Acrel EMS, offrant aux utilisateurs des tableaux de bord Web, des applications mobiles pour la surveillance à distance et des analyses avancées pour la maintenance prédictive.
Cette approche intégrée améliore la fiabilité de l'alimentation électrique, permet une exploitation et une maintenance efficaces grâce à une surveillance basée sur l'état et soutient les objectifs de développement durable en optimisant la consommation d'énergie et en réduisant les temps d'arrêt.
Données de liaison montante : RS485, Modbus-RTU
Classe de précision 0,5
collecte de données sur un maximum de 60 capteurs de température ATE
4DI/2DO
Panneau : 96*96*17 mm, profondeur : 65 mm
Certification CE et ROUGE
Modèle : C : récepteur ; Z : Répéteur ; M : Récepteur
Données de liaison montante : RS485, Modbus-RTU
Montage sur rail Din 35 mm
ATC600-C reçoit 240 ATE400, ACE100
ATC600-Z : le relais Lora est transmis à l'ATC600-C et la distance de transfert peut atteindre 1 000 mètres ;
ATC600-M peut recevoir 240 ATE300M, ATE210
Alimentation : AC/DC 85 V-264 V ou DC 12 ~ 48 V
Alimenté par CT, courant de démarrage≥5A
Fréquence sans fil 470 MHz, 433 MHz
15s Fréquence d'échantillonnage
15s Fréquence de transmission
-50 ℃ ~ 125 ℃ Plage de température
Application : joints de câbles/barres omnibus/contacts dans l'appareillage BT/HT
Certificat IEC61000-4-30 Ed3 Classe A
CEI60253-22 Classe 0,2S
Enregistrement de forme d'onde de perturbation
Détection de direction des perturbations
Enregistrement de forme d'onde 2000
Enregistrement de 5000 SOE
Mesure triphasée CA
Courant d'entrée : 5A/1A par CT
THD avec 2-31ème harmoniques
Mesure RNS réelle
4DI et 2DO
Sortie d'impulsion
Mesures RMS vraies
THD avec 63ème harmonique
Facteur K et facteur de crête
Déséquilibre et angles de phase
Demandes et énergie multitarif
Journal Max/Min avec horodatage
