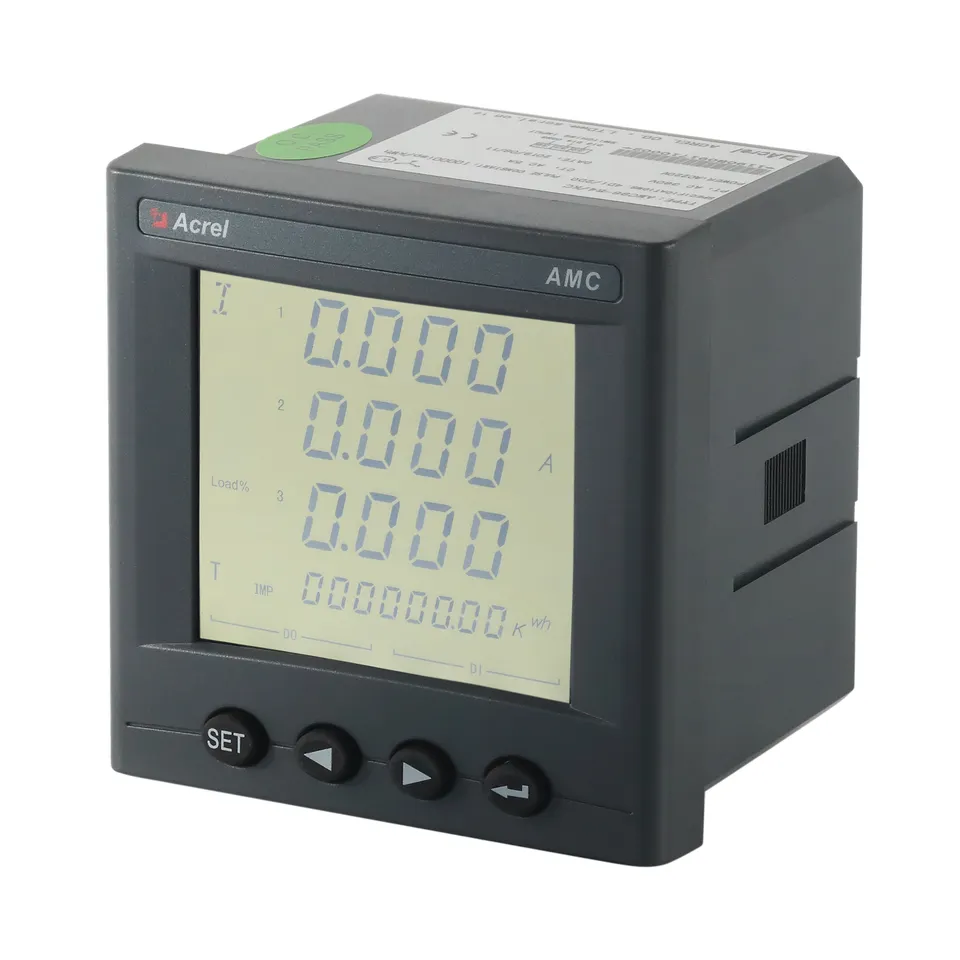

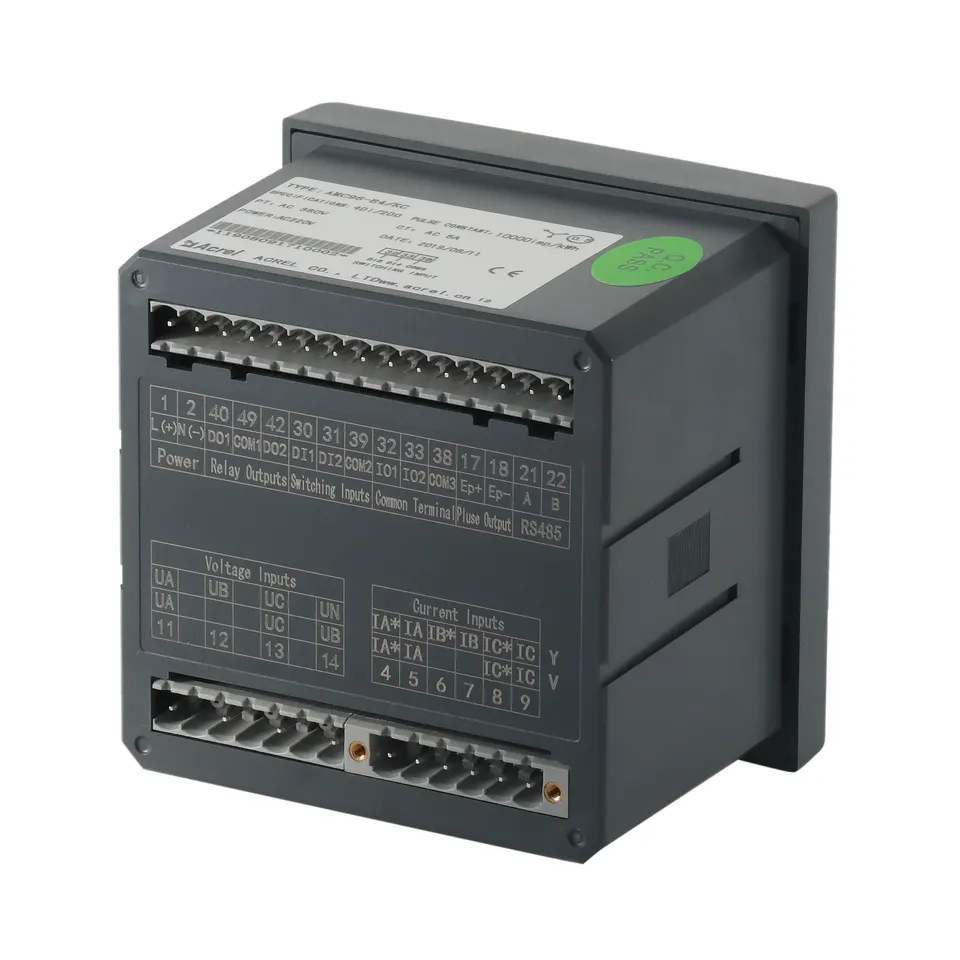

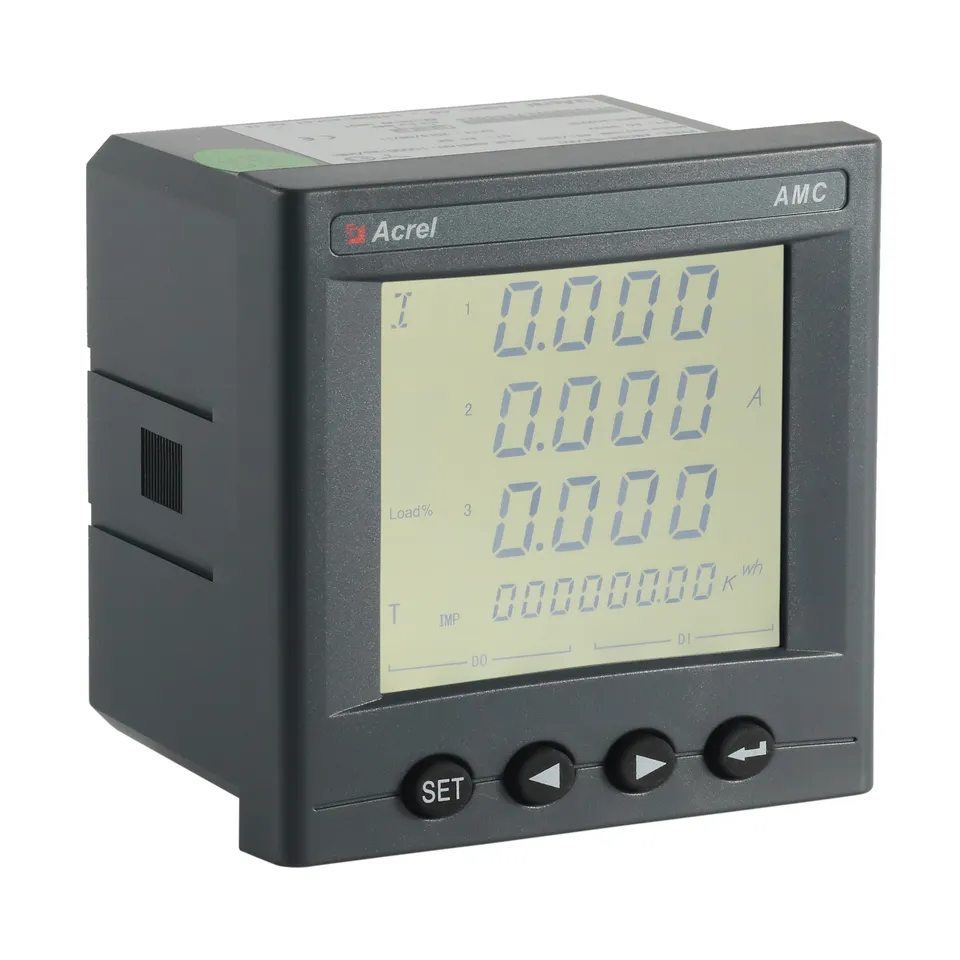

Compteur d'énergie monté sur panneau programmable triphasé AC

Mesure triphasée CA

Courant d'entrée : 5A/1A par CT

THD avec 2-31ème harmoniques

Mesure RNS réelle

4DI et 2DO

Sortie d'impulsion

Contactez-nous
PRÉCÉDENT : Compteur d'énergie sans fil IoT monophasé 100A à C.A.
SUIVANT: Compteur d'énergie triphasé AC DTSD1352, pour onduleur solaire, exportation nulle

+86-18702106858 / +86-21-69156352

[email protected]

  • Décrire

  • L'AMC96L-E4/KC est un compteur d'énergie CA triphasé programmable monté sur panneau de haute précision, conçu pour la surveillance de l'alimentation en temps réel, la gestion de l'énergie et l'analyse de la qualité de l'énergie dans les installations industrielles, commerciales et de centres de données. Le boîtier DIN compact de 96 × 96 mm avec mesure multifonction de classe 0,5 fournit de véritables lectures efficaces de tension, de courant, de puissance active/réactive/apparente, de facteur de puissance, de fréquence, d'importation/exportation de kWh et de kvarh avec les communications Modbus-RTU RS485 pour une intégration transparente SCADA, BMS ou EMS. La mesure tarifaire à quatre quadrants, la capture de distorsion harmonique 31e, l'analyse THD, l'enregistrement de la demande, le profilage de charge et la prise en charge de quatre TOU tarifaires permettent une facturation précise et une optimisation de l'efficacité. Large plage 3 × 57,7/100 V… 3 × 380/660 V, connexion directe 0,02-6 A ou entrée CT, compteurs d'énergie bidirectionnels, sortie d'impulsion, relais d'alarme et sceau inviolable rendent l'AMC96L-E4/KC idéal pour les appareillages de commutation, les tableaux de distribution, les installations photovoltaïques, les stations de recharge de véhicules électriques et les applications de réseaux intelligents tout en répondant aux normes CEI 62053-22, CEI 61557-12. et normes CE.

  • Caractéristiques
  • Paramètres techniques Valeur
    Entrée Connexion Monophasé à 2 fils, triphasé à 3 fils, triphasé à 4 fils
    Fréquence 45-65Hz
    Tension Note :
    Monophasé : AC 100 V, 400 V
    Triphasé : AC 3 × 57,7 V/100 V (100 V), 3 × 220 V/380 V (400 V), 3 × 380 V/660 V (660 V) (taille 96 uniquement)
    Surcharge : 1,2 fois la note {continu) : 2 fois la note pendant 1 seconde
    Consommation électrique : < 0,5 VA
    Actuel Note : AC IA、5A
    Surcharge : 1,2 fois la note (continue) ; 10 fois la note pendant 1 seconde
    Consommation électrique : < 0,5 VA
    Sortie Énergie électrique Sortie mode:open-collector photo-coupler pulse
    Constante d'impulsion : 10 000 imp/kWh (réglable), voir le schéma de câblage pour plus de détails ;
    Communications Port RS485, protocole modbus-rtu, protocole DLT645 (versions 07 et 97),
    débit en bauds 1200 ~ 38400
    Fonction Entrée de commutation Entrée contact sec, alimentation intégrée ; si le modèle est KA, il est actif AC 220 V.
    Sortie de commutation Sortie mode: Relay normally open contact output
    Capacité de contact : AC 250 V/3A, DC 30 V/3A
    Sortie analogique 4 - 20 mA
    Classe de précision Fréquence:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1%
    Alimentation AC/DC 85-265 V ou DC24 V (± 20 %) ou DC48 V (± 20 %).
    consommation d'énergie≤10VA
    Sécurité Tension de tenue à fréquence industrielle Entre alimentation//sortie de commutation//entrée de courant//entrée de tension et transmission//communication //sortie d'impulsion//entrée de commutation AC 2 kV 1 min ;
    Entre l'alimentation électrique, la sortie de commutation, l'entrée de courant et l'entrée de tension AC 2 kV 1 min ;
    Entre la transmission, la communication, la sortie d'impulsion et l'entrée de commutation AC 1 kV 1 min ;
    Résistance d'isolation Entrée、Output end to machine enclosure >100MΩ
    Environnement Température travail : -25°C~ 65°C  stockage : -40°C ~ 80°C
    Humidité ≤93 % HR sans condensation
    Altitude ≤2500 millions

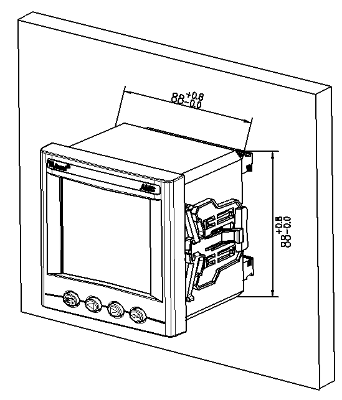

  • Schéma des dimensions et du câblage

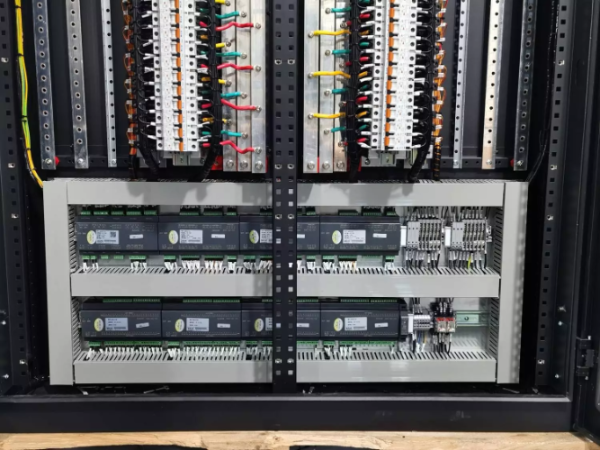

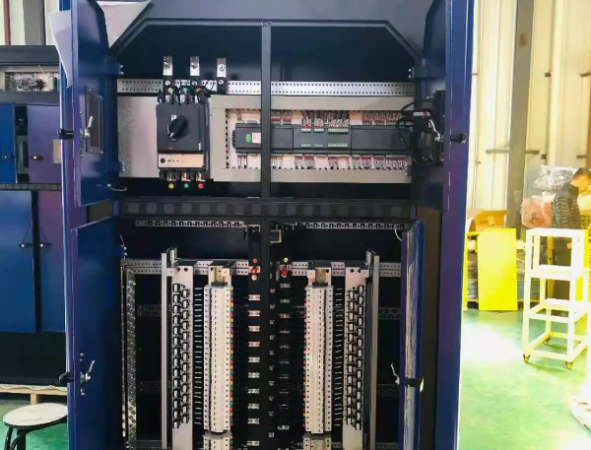

  • Scénario d'application

  • Solution de surveillance de l'alimentation

  • Demande de lieu de travail
