Comment les passerelles intelligentes basées sur Modbus transforment les données dispersées des compteurs d'énergie en informations énergétiques utilisables
Pourquoi les installations industrielles se normalisent sur un seul protocole de communication
La plupart des sites industriels n’ont pas prévu de créer un environnement de comptage fragmenté. Cela s'est produit progressivement : un tableautier a installé une marque de compteur pour l'arrivée principale, un entrepreneur en électricité en a ajouté une autre pour une nouvelle ligne de production et un projet de modernisation s'est fixé sur une troisième pour les circuits d'éclairage. Chaque appareil parle son propre dialecte de registres, de débits en bauds et de conventions d'adressage. Le résultat est une installation qui génère d’énormes volumes de données électriques, mais qui peine à répondre à une question simple : où exactement l’énergie est-elle consommée et pourquoi.
C'est la raison pratique pour laquelle tant d'ingénieurs d'installations convergent vers un seul protocole série pour leur couche de mesure. Un bien configuré passerelle intelligente se situe entre les appareils de terrain et les systèmes en amont, traduisant le trafic RS485 en formats Ethernet que les plates-formes de gestion de bâtiment, les couches SCADA et les tableaux de bord cloud peuvent consommer sans pilotes personnalisés pour chaque modèle de compteur. Au lieu de maintenir une douzaine d'intégrations point à point, une usine standardise un schéma d'adressage et une logique d'interrogation, puis laisse la passerelle gérer le travail de traduction.

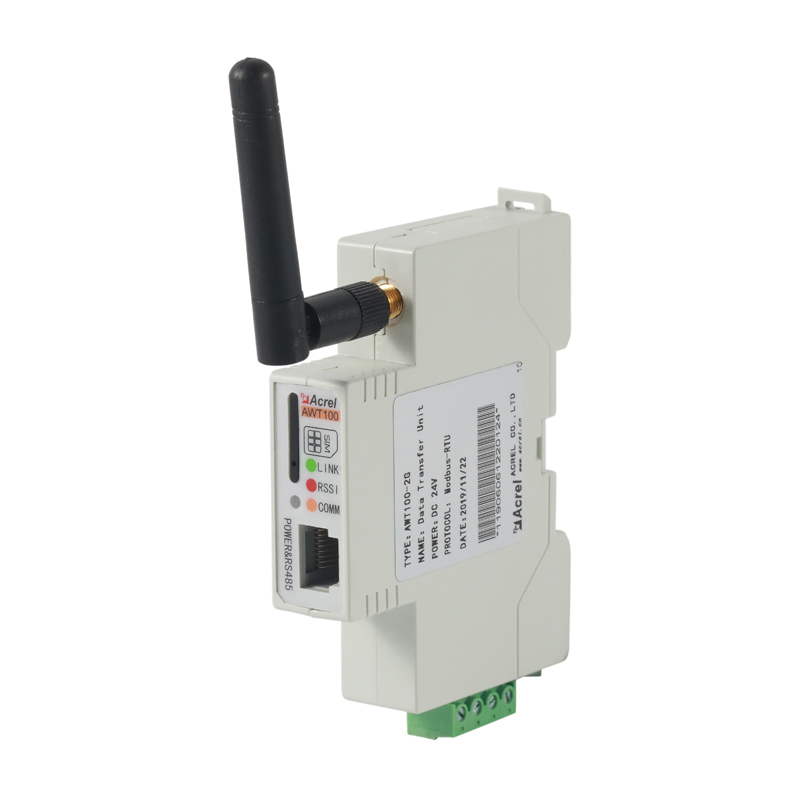

Une unité de passerelle convertissant le trafic de terrain RS485 en flux de données Ethernet
Le facteur sous-jacent est le coût de possession. Les installations qui s'appuient sur une combinaison de protocoles propriétaires signalent des cycles de mise en service plus longs et des dépenses d'intégration plus élevées chaque fois qu'un compteur est remplacé ou qu'un nouveau circuit est ajouté. Une couche de protocole partagé réduit ces frictions car un compteur d'énergie modbus de n'importe quel fournisseur conforme peuvent, en principe, être ajoutés au réseau en utilisant la même logique de registre déjà documentée pour le reste de la flotte.
Comment la communication Modbus RTU déplace réellement les données dans une usine
La communication Modbus RTU suit un modèle maître et esclave sur un bus série partagé, généralement câblé en RS485. Un périphérique maître, généralement la passerelle ou un contrôleur local, émet une requête comprenant une adresse de périphérique et un code de fonction. Seul le périphérique esclave correspondant à cette adresse répond, ce qui maintient le bus déterministe même lorsque des dizaines de mètres partagent la même paire de câbles physiques. Les codes de fonction définissent l'opération : lecture des registres de maintien pour les valeurs mesurées, lecture des registres d'entrée pour les données d'état ou écriture de registres uniques pour les modifications de configuration.
L'intégration du compteur d'énergie RS485 dépend fortement de la discipline de la couche physique. La polarité des fils, la topologie en guirlande au lieu du câblage en étoile et la résistance de terminaison correcte aux deux extrémités du bus influencent toutes la fiabilité d'un compteur à des distances plus longues ou à des débits en bauds plus élevés. Les installations qui ignorent les résistances de terminaison voient souvent des délais d'attente intermittents qui ressemblent à un problème logiciel mais qui sont en réalité un problème de câblage.
Compteurs, analyseurs et passerelles : des rôles distincts dans une seule chaîne de données

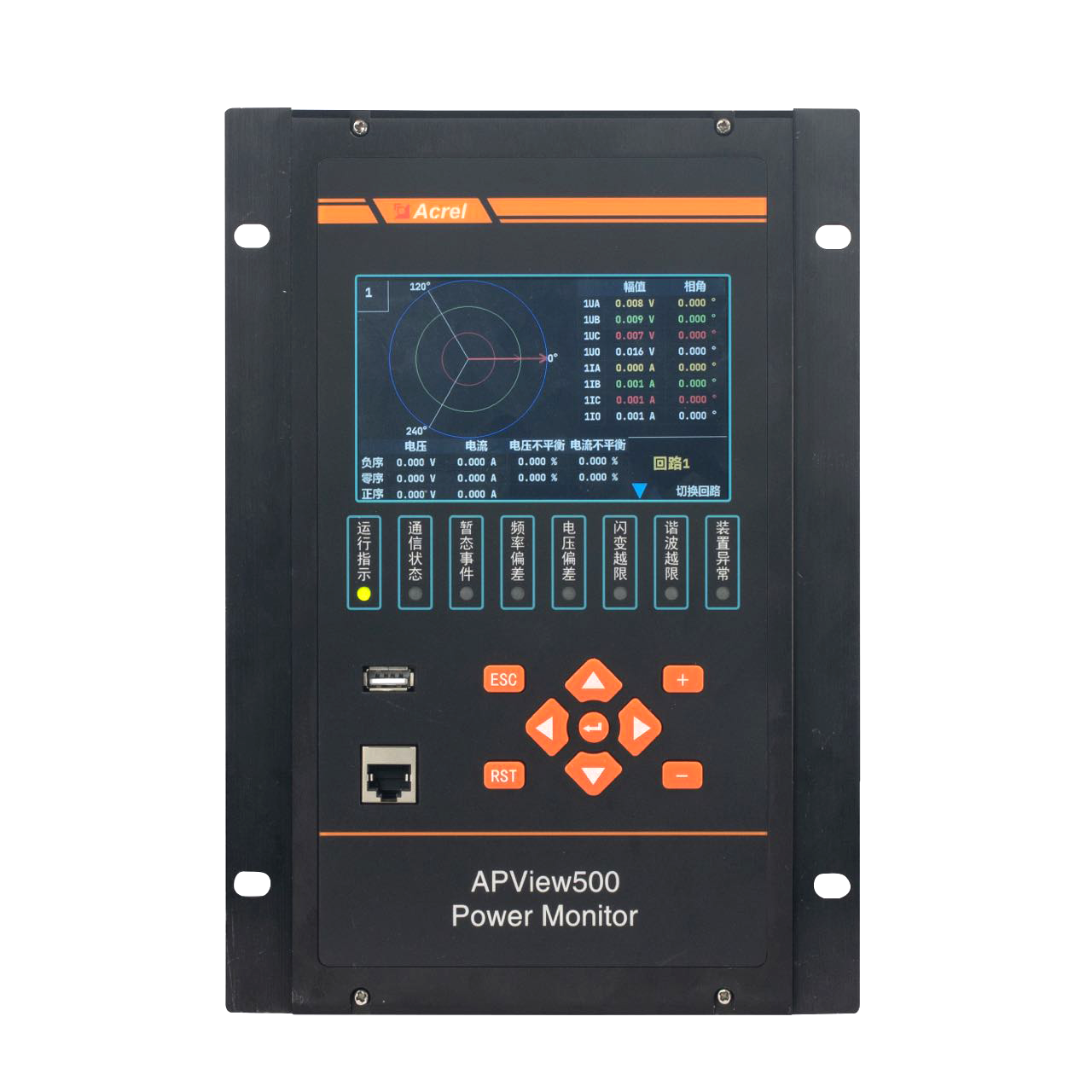

Il est utile de séparer la contribution réelle de chaque type d’appareil avant de concevoir un réseau. Un compteur d'énergie multicircuits mesure de nombreux départs à partir d'une seule unité, ce qui convient aux panneaux dotés de dizaines de circuits à faible courant tels que l'éclairage ou les charges des locataires sous-mesurées. Un analyseur de qualité de l'énergie va plus loin, en capturant les harmoniques, les chutes de tension, le scintillement et les événements transitoires qu'un compteur d'énergie de base n'enregistre généralement pas. La passerelle elle-même ne mesure rien ; son travail est l'agrégation et la traduction.
| Type d'appareil | Fonction principale | Emplacement typique |
|---|---|---|
| Compteur d'énergie multi-circuits | Suivi de la consommation des sous-circuits | Tableaux de distribution, sous-comptage locataire |
| Analyseur de qualité de l'énergie | Harmoniques, creux, transitoires | Arriveurs principaux, départs de charge sensibles |
| Passerelle intelligente (ANet series) | Conversion de protocole, agrégation de données | Salle de communication, armoire réseau |
La gamme de matériel de passerelle ANet est fréquemment associée à des parcs de compteurs car elle est conçue autour des mêmes conventions de registre que les compteurs utilisent déjà, ce qui raccourcit le travail de cartographie décrit dans la section suivante. Le choix de dispositifs conçus pour interopérer réduit la configuration personnalisée qui incombe autrement à l'ingénieur de mise en service.
Cartographie des données des compteurs d'énergie : structurer les registres pour que les valeurs aient un sens
Le mappage des données des compteurs d'énergie est le processus consistant à documenter quelle adresse de registre correspond à quelle quantité physique, quel type de données elle utilise et quel facteur d'échelle doit être appliqué avant que l'entier brut ne devienne une valeur technique significative. Ignorer cette documentation est l'une des raisons les plus courantes pour lesquelles les projets d'intégration échouent à mi-chemin, car celui qui configure les balises SCADA doit procéder à une rétro-ingénierie du mappage par essais et erreurs.
| Adresse d'enregistrement | Paramètre | Type de données | Mise à l'échelle |
|---|---|---|---|
| 0x0000 | Tension phase A | 16 bits non signé | Diviser par 10 |
| 0x0006 | Courant de phase A | 16 bits non signé | Diviser par 1000 |
| 0x000C | Puissance active totale | Signé 32 bits | Diviser par 100 |
| 0x0100 | Énergie cumulée | 32 bits non signé | Diviser par 100 |
Une discipline utile consiste à contrôler la version de la carte de registre à côté du schéma de câblage, afin qu'un technicien remplaçant un compteur défectueux des années plus tard n'ait pas à deviner le schéma d'adressage d'origine. Dans la mesure du possible, standardiser sur la même carte pour chaque compteur d'énergie modbus dans une flotte, même sur des circuits de tailles différentes, cela signifie que le même modèle SCADA peut être réutilisé plutôt que reconstruit pour chaque panneau.
Ce que montrent les données de terrain : quantifier les gains d'intégration
Les équipes des installations qui passent des relevés de compteurs isolés à un réseau agrégé par passerelle signalent généralement deux effets mesurables : moins d'écarts entre la consommation facturée et mesurée, et une forte baisse des efforts manuels consacrés au rapprochement des relevés entre les panneaux. Les figures suivantes résument les résultats rapportés dans différents types d'installations après la normalisation de l'intégration des compteurs d'énergie RS485 avec une couche de passerelle commune.
Configuration de la passerelle : étapes pratiques pour la conversion du protocole du système électrique
La configuration des passerelles pour les systèmes électriques suit une séquence prévisible, et le fait de sauter des étapes dans le désordre est à l'origine de la plupart des retards. La liste ci-dessous reflète l’ordre que la plupart des équipes de mise en service trouvent efficace.
- Attribuez une adresse d'appareil unique à chaque compteur du bus avant le câblage, pas après.
- Faites correspondre le débit en bauds, la parité et les bits d'arrêt sur tous les appareils partageant le même segment série.
- Définissez un intervalle d'interrogation qui équilibre la fraîcheur des données par rapport à la charge du bus, en particulier sur les segments comportant plus de vingt appareils.
- Mappez chaque registre de compteur à une balise correspondante dans le protocole en amont, qu'il s'agisse d'une autre carte Modbus, BACnet ou d'un sujet MQTT.
- Exécutez un test d’immersion d’au moins 24 heures pour détecter les problèmes de délai d’attente intermittent ou de bruit avant le transfert.
La conversion de protocole industriel devient plus complexe une fois qu'une installation mélange des segments série et Ethernet, car la passerelle doit alors gérer simultanément deux modèles de synchronisation différents. La sous-estimation de la latence d'interrogation côté série est une cause fréquente d'affichage de lectures obsolètes sur un tableau de bord par ailleurs correctement configuré.
Conversion via une passerelle ou interrogation directe point à point
Certaines installations plus petites interrogent encore chaque compteur directement à partir d'un contrôleur local sans couche de passerelle dédiée. Cela fonctionne sur une poignée d’appareils mais se dégrade à mesure que la flotte augmente. La comparaison radar ci-dessous reflète la manière dont les deux approches se comparent dans cinq dimensions pratiques.
L'interrogation directe peut surpasser une passerelle en termes de latence brute pour un très petit nombre d'appareils, mais cet avantage disparaît une fois qu'une installation ajoute un deuxième protocole, un contrôleur redondant ou plus d'environ quinze mètres sur un bus.
Pièges courants de mise en œuvre et solutions pratiques
- Adresses d'appareils en double : Deux compteurs partageant une même adresse provoquent des collisions de réponse ; conserver un journal d’adresses imprimé pendant l’installation.
- Débits en bauds mixtes sur un segment : Chaque périphérique sur le même bus physique doit correspondre, même si la valeur par défaut du fabricant diffère.
- Valeurs de registre non mises à l'échelle : Les entiers bruts sans le facteur d'échelle correct produisent des lectures de tension ou de puissance qui semblent plausibles mais qui sont erronées d'un ordre de grandeur.
- Câbles longs sans répéteurs : La qualité du signal RS485 se dégrade au-delà des distances typiques indiquées par le fournisseur ; un répéteur rétablit une synchronisation fiable.
- Intervalles d'interrogation qui se chevauchent : Une interrogation trop agressive sur un gros bus peut priver des mètres de bande passante à réponse plus lente.
Une liste de contrôle de déploiement avant la mise en ligne
Journal d'adresses vérifié Carte de registre documentée Résistances de terminaison installées Test de trempage terminé Balises en amont mappées
Traiter cette liste de contrôle comme un document d'approbation formel, plutôt que comme une habitude informelle, est ce qui différencie les projets de mise en service qui se terminent dans les délais de ceux qui rouvrent trois fois la même armoire de câblage.
Foire aux questions
Q1 : Quelle est la différence pratique entre Modbus RTU et Modbus TCP dans un contexte de surveillance énergétique ?
Modbus RTU fonctionne sur un bus série RS485 et est commun au niveau du compteur, tandis que Modbus TCP fonctionne sur Ethernet et est généralement utilisé entre la passerelle et les systèmes en amont. Une passerelle effectue la conversion entre les deux.
Q2 : Combien de compteurs peuvent partager de manière réaliste un bus RS485 ?
Les spécifications autorisent souvent jusqu'à 32 appareils par segment sans répéteurs, mais la fiabilité pratique à des fréquences d'interrogation plus longues est généralement mieux maintenue avec moins d'appareils par segment, en particulier sur les sites industriels bruyants.
Q3 : Pourquoi un analyseur de qualité d’énergie a-t-il besoin d’un profil de données différent de celui d’un compteur d’énergie standard ?
Un analyseur de qualité d'énergie capture les événements transitoires rapides et le contenu harmonique qui nécessitent des taux d'échantillonnage plus élevés, de sorte que son ensemble de registres et sa fréquence de rapport sont structurés différemment d'un compteur axé uniquement sur l'énergie cumulée.
Q4 : Des compteurs de différents fabricants peuvent-ils coexister sur le même réseau Modbus ?
Oui, à condition que les paramètres d'adressage, de débit en bauds et de parité soient alignés et que la carte des registres de chaque appareil soit documentée séparément, car la disposition des registres n'est pas standardisée entre les fabricants.
Q5 : Quelle est la raison la plus courante pour laquelle une passerelle nouvellement mise en service présente des lacunes intermittentes dans les données ?
Dans la plupart des rapports de terrain, un câblage RS485 non terminé ou mal connecté en série est la principale cause, suivi par des intervalles d'interrogation définis de manière trop agressive pour le nombre de périphériques sur le bus.
