Compteurs d'énergie sur rail DIN ou sur panneau : guide de sélection

Pourquoi les décisions relatives au format de mesure façonnent les performances des panneaux à long terme

Choisir entre une unité montée sur rail DIN et une unité montée sur panneau est rarement un détail trivial sur un dessin de projet. La décision affecte l'espace restant à l'intérieur d'une enceinte, la manière dont les techniciens liront les données pendant la maintenance, la manière dont le câblage est acheminé et la facilité avec laquelle l'appareil s'intègre ultérieurement à un système de gestion de bâtiment. Un compteur d'énergie qui semble identique à un autre sur une fiche technique peut se comporter très différemment une fois qu'il est réellement placé à l'intérieur d'une armoire bondée ou monté à fleur sur une porte d'appareillage de commutation.

Ce guide présente les différences pratiques entre les deux formats de montage, les spécifications techniques à vérifier avant l'achat et une manière structurée d'adapter le type de compteur à l'application. L'objectif est d'aider les ingénieurs, les tableautiers et les gestionnaires d'installations à éviter les retouches causées par un facteur de forme incompatible ou une interface de communication sous-spécifiée.

Rail DIN ou montage sur panneau : comprendre les deux formats

Les deux formats mesurent les mêmes paramètres électriques, mais ils sont conçus pour des contextes physiques différents. Un Compteur d'énergie sur rail DIN se clipse directement sur un rail standard de 35 millimètres à l'intérieur d'un boîtier, à côté des disjoncteurs, des contacteurs et des borniers. Un compteur d'énergie monté sur panneau est conçu pour être découpé dans une porte ou une plaque avant, avec son affichage tourné vers l'extérieur afin que les opérateurs puissent lire les valeurs sans ouvrir l'armoire.

DIN rail energy meter mounted inside a control enclosure — Compteur d'énergie sur rail DIN installed on standard rail inside a distribution cabinet

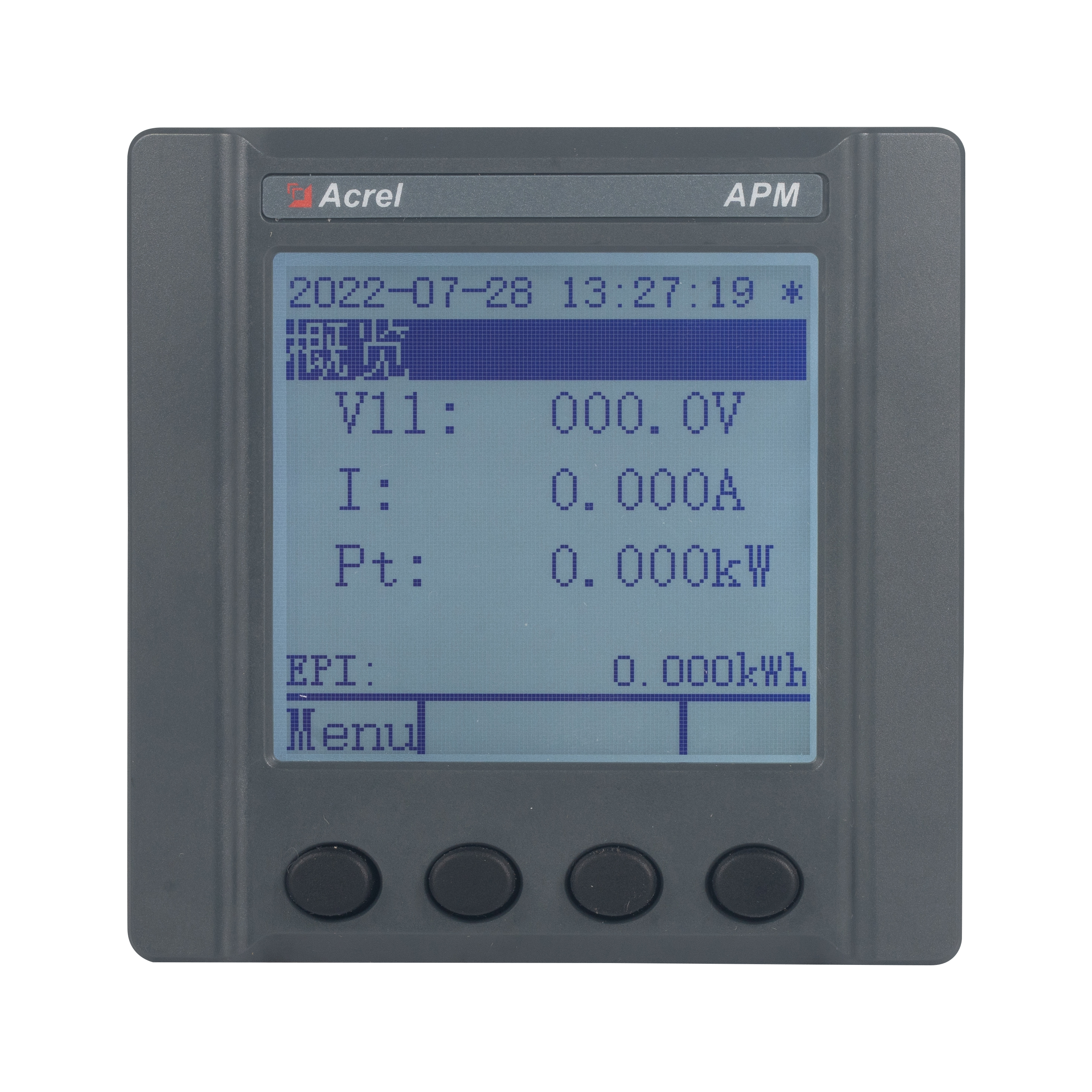

Panel mounted energy meter installed on switchgear door — Compteur d'énergie monté sur panneau installé dans une porte d'armoire pour une lecture directe

Attribut	Formater rail DIN	Format monté sur panneau
Emplacement de montage	A l'intérieur du coffret, sur rail 35mm	Découpé dans une porte ou une plaque avant
Visibilité de l'affichage	Nécessite d'ouvrir l'armoire	Visible sans ouvrir le meuble
Profondeur d'enceinte typique nécessaire	Encombrement peu profond et compact	Dépend de la longueur du corps de l'appareil derrière la découpe
Cas d'utilisation courant	Sous-comptage, circuits d'alimentation, projets de rénovation	Alimentation principale, tableaux de bord opérateurs, salles de contrôle
Accès au câblage	Accès aux bornes frontales ou latérales	Accès au terminal arrière, câblé depuis derrière la porte

En pratique, de nombreux tableautiers combinent les deux formats au sein d’un même projet. Le comptage compact sur rail DIN gère la surveillance distribuée des sous-circuits là où l'espace est restreint, tandis qu'une unité montée sur panneau est réservée à l'alimentation principale entrante ou à tout point où un opérateur a besoin d'une lecture d'un seul coup d'œil. Comprendre les compteurs et analyseurs d'énergie montés sur rail DIN en tant que catégorie aide également lors de la planification de la surveillance multi-circuits, puisque plusieurs unités peuvent être clipsées côte à côte le long du même rail sans consommer d'espace dans la porte.

Spécifications clés à vérifier avant de sélectionner un compteur d'énergie

Une comparaison de fiches techniques n'est utile que si les bonnes lignes sont comparées. Les spécifications suivantes ont tendance à avoir l’impact le plus pratique sur le bon fonctionnement d’un compteur à l’emplacement prévu.

Classe de précision des mesures

La classe de précision détermine dans quelle mesure les valeurs affichées suivent la charge réelle. Le sous-compteur pour la répartition interne des coûts tolère généralement une classe plus large que le comptage de facturation ou de revenus, pour lequel des classes plus strictes sont attendues.

Plage de tension et de courant

Confirmez que la tension nominale correspond au système (monophasé ou triphasé et tension de ligne nominale) et que les rapports de transformateur de courant ou les plages de courant de connexion directe correspondent au profil de charge attendu, y compris les conditions de pointe.

Méthode de connexion

Les unités à connexion directe gèrent des courants plus faibles sans transformateurs externes, tandis que les unités connectées au CT étendent la plage utilisable pour les alimentations plus grandes. Mélanger une mauvaise méthode de connexion avec une plage de charge donnée est une source courante de sous-lecture ou de surlecture.

Affichage et lisibilité

Les unités montées sur panneau bénéficient d'écrans plus grands et plus contrastés puisqu'ils sont lus à distance. Les unités sur rail DIN sont généralement lues de près pendant la maintenance, donc un écran plus petit avec navigation dans les menus est acceptable.

Interface de communication

Le fait que le compteur doive faire rapport à un système de gestion de bâtiment ou à un tableau de bord énergétique détermine l'interface requise, discutée plus en détail ci-dessous.

Évaluation du boîtier

Les unités montées à l'intérieur d'une armoire scellée nécessitent généralement un indice de protection inférieur à celui des unités montées sur une porte exposée face au sol d'un atelier ou à un environnement extérieur.

À titre de référence, le tableau ci-dessous illustre comment différentes classes de précision se traduisent en tolérance de mesure relative, ce qui est utile lors de la spécification d'instruments de panneau de haute précision pour les charges critiques par rapport aux sous-compteurs généraux.

Faire correspondre le type de compteur à l'application : un cadre de sélection

Plutôt que de choisir un format basé sur l’habitude, il est utile de commencer par travailler sur l’application. Le tableau ci-dessous résume les associations typiques observées dans les projets commerciaux et industriels lors de la planification de la sélection des compteurs d'énergie pour les panneaux de commande.

Demande	Format recommandé	Raisonnement
Sous-compteur locataire dans un immeuble partagé	Rail DIN	Plusieurs unités se clipsent le long d'un rail, économisant ainsi de l'espace dans la porte sur de nombreux circuits
Surveillance principale des approvisionnements entrants	Monté sur panneau	Les opérateurs ont besoin d'une lecture directe sans ouvrir l'armoire
Rénovation dans une armoire bondée existante	Rail DIN	L'empreinte compacte s'adapte à l'espace restant du rail sans modification de la porte
Tableaux de bord de la salle de contrôle	Monté sur panneau	Le grand écran permet des contrôles visuels rapides par le personnel de la salle de contrôle
Surveillance du niveau des machines ou des équipements	Rail DIN	S'intègre aux autres composants de commande montés sur rail à proximité de la charge

Une règle empirique utile : si la valeur doit être lue par une personne se trouvant à l'extérieur de l'armoire, penchez-vous vers le montage sur panneau. Si la valeur est principalement enregistrée et examinée à distance, le rail DIN est généralement le choix le plus efficace en termes d'espace.

Un guide d'installation pour les compteurs d'énergie : de la planification à la mise en service

Quel que soit le format, la qualité de l’installation a un effet direct sur la fiabilité des mesures. La séquence ci-dessous présente un guide d'installation pratique pour les compteurs d'énergie utilisés dans la plupart des projets de panneaux de commande.

Séquence étape par étape

Confirmez le système de tension du circuit, la plage de charge attendue et si une connexion directe ou des transformateurs de courant sont nécessaires.
Sélectionnez le format de montage en fonction de l'endroit où la lecture doit être visible et de l'espace autorisé par le boîtier ou la porte.
Vérifiez la plage nominale et la classe de précision du compteur par rapport à la charge et à toutes les exigences de rapport pour ce circuit.
Montez l'appareil en gardant une séparation claire des composants générateurs de chaleur tels que les gros contacteurs ou les transformateurs.
Terminez le câblage conformément au schéma des bornes, en vérifiant la polarité du transformateur de courant avant la mise sous tension.
Mettez sous tension, configurez l’adresse et les paramètres de communication et vérifiez les lectures par rapport à une charge de référence connue si disponible.

Considérations courantes sur le câblage

Gardez le câblage secondaire du transformateur de courant court et correctement terminé pour éviter les conditions de circuit ouvert.
Séparez les câbles de communication basse tension des câbles d'alimentation lorsque cela est possible pour réduire les interférences.
Étiquetez clairement chaque circuit à la fois sur la borne du compteur et sur le disjoncteur de source pour simplifier la maintenance future.

Protocoles de communication et considérations relatives à l'intégration des données

La plupart des compteurs d'énergie numériques modernes offrent une forme de sortie de données au-delà de l'affichage local, ce qui est important lorsqu'une installation souhaite centraliser la surveillance sur plusieurs panneaux.

Besoin d'intégration	Considération d'interface typique
Lecture locale autonome uniquement	Aucun module de communication requis, la lecture sur l'écran est suffisante
Système central de gestion de l'énergie	Communication série ou réseau avec une carte de registre définie
Héritage mixte et nouveaux équipements	Une passerelle ou un convertisseur de protocole peut être nécessaire pour unifier les formats de données
Alarme à distance ou notification de seuil	Compteur avec relais de sortie configurables ou registres d'alarme

Lors de la spécification de compteurs et d'analyseurs d'énergie montés sur panneau pour un site plus grand, il est utile de confirmer à l'avance combien d'appareils la plate-forme de surveillance prévue peut interroger simultanément, car cela affecte la manière dont les adresses et les paramètres de communication doivent être planifiés lors de la mise en service plutôt que découverts par la suite.

Erreurs courantes de sélection et d’installation à éviter

Transformateurs de courant surdimensionnés par rapport à la charge réelle, ce qui réduit la résolution de mesure aux courants de fonctionnement typiques.
Choisir des unités montées sur panneau pour les rénovations dans des espaces restreints là où découper une nouvelle ouverture de porte n'est pas pratique, alors qu'une unité sur rail DIN aurait pu s'adapter sans modification.
Négliger la lisibilité de l’affichage en plaçant un petit écran sur rail DIN à un endroit où il doit réellement être lu à distance.
Classe de précision sous-spécifiée pour les circuits utilisés ultérieurement dans la facturation ou la répartition des coûts entre locataires ou départements.
Ignorer les sources de chaleur à proximité tels que de gros disjoncteurs ou transformateurs, qui peuvent affecter la fiabilité à long terme de tout compteur d'énergie monté sur panneau placé trop près.

Foire aux questions

Q1 : Quelle est la principale différence entre un compteur d'énergie sur rail DIN et un compteur d'énergie monté sur panneau ?

La principale différence réside dans le placement physique. Une unité sur rail DIN se clipse sur le rail à l'intérieur d'un boîtier et est généralement lue pendant la maintenance, tandis qu'une unité montée sur panneau se trouve sur une porte ou une plaque avant afin que son affichage soit visible sans ouvrir l'armoire.

Q2 : Les compteurs montés sur rail DIN et sur panneau peuvent-ils être utilisés ensemble dans le même projet ?

Oui, c'est courant. Les unités montées sur panneau sont souvent utilisées pour la visibilité de l'alimentation principale entrante, tandis que les unités sur rail DIN gèrent le comptage secondaire distribué sur plusieurs départs au sein de la même installation.

Q3 : Comment puis-je savoir de quelle classe de précision j’ai besoin ?

Réfléchissez à quoi les données seront utilisées. La surveillance générale de la charge peut généralement utiliser une classe de tolérance plus large, tandis que les circuits liés à la facturation, à la répartition des coûts ou aux rapports contractuels nécessitent généralement une classe de précision plus stricte.

Q4 : Un compteur d'énergie monté sur panneau nécessite-t-il toujours des transformateurs de courant ?

Pas toujours. Certaines unités montées sur panneau prennent en charge une connexion directe pour des plages de courant inférieures, tandis que les alimentations à courant plus élevé nécessitent généralement des transformateurs de courant externes adaptés à la charge attendue.

Q5 : Que faut-il vérifier en premier lors de la planification d'un guide d'installation pour les compteurs d'énergie sur un nouveau projet ?

Commencez par confirmer le système de tension, la plage de charge attendue et la méthode de connexion, car ceux-ci déterminent à la fois la valeur nominale correcte du compteur et si un format monté sur rail DIN ou sur panneau s'adaptera physiquement à l'emplacement prévu.
