Explication détaillée des technologies LoRa et LoRaWAN et solutions d'application

22 10, 2025

1. Qu'est-ce que LoRa ?

LoRa (Long Range) est une technologie de communication sans fil connue pour son longue distance de transmission, faible consommation d'énergie et forte capacité anti-interférence . Il est particulièrement adapté aux scénarios nécessitant un fonctionnement à long terme et une couverture à grande échelle, tels que les villes intelligentes et la surveillance environnementale.

(1) Comparaison avec d'autres technologies de communication sans fil

Par rapport aux technologies telles que la 4G, le Wi-Fi, le NB (Internet des objets à bande étroite) et le Bluetooth, LoRa a un taux et une capacité de transmission de données inférieurs, mais ses avantages sont les suivants :

• Distance de transmission plus longue : Couverture plus large que le WiFi.
• Consommation d'énergie réduite : Convient aux applications alimentées par batterie à long terme.
• Coût inférieur : Pas besoin de payer pour le trafic de données comme la 4G.

(2) Mode réseau LoRa

LoRa prend en charge la communication point à point et la mise en réseau en étoile, et réalise une collecte et un transfert centralisés de données à partir de plusieurs nœuds via des dispositifs de passerelle.

2. Qu'est-ce que LoRaWAN ?

LoRaWAN est un spécification de la couche de protocole développé sur la base de la technologie de couche physique LoRa. Il définit le format de transmission des données et utilise la technologie de cryptage AES, améliorant considérablement la standardisation et la sécurité des données. La norme LoRaWAN est gérée par la LoRa Alliance et reconnue par l'Union internationale des télécommunications (UIT) comme la norme mondiale pour les réseaux étendus à faible consommation (LPWAN).

3. Caractéristiques et applications de LoRaWAN

Caractéristiques :

• Communication longue distance
• Faible consommation d'énergie
• Forte capacité anti-interférence
• Faible coût

Chaque pays et région possède ses propres spécifications légales en matière de bandes de fréquences. Les plus courants sont : CN470 (norme chinoise), UE868 (norme européenne), AU915 (norme australienne), US915 (norme américaine), AS923 (autres normes de pays asiatiques).

Domaines d'application :

• Compteurs intelligents (tels que compteurs d'électricité, compteurs d'eau)
• Villes intelligentes et bâtiments intelligents
• Transports publics intelligents
• Fabrication de l'Internet des objets
• Logistique et suivi du personnel
• Détection environnementale et agriculture intelligente

(1) Mode réseau LoRaWAN

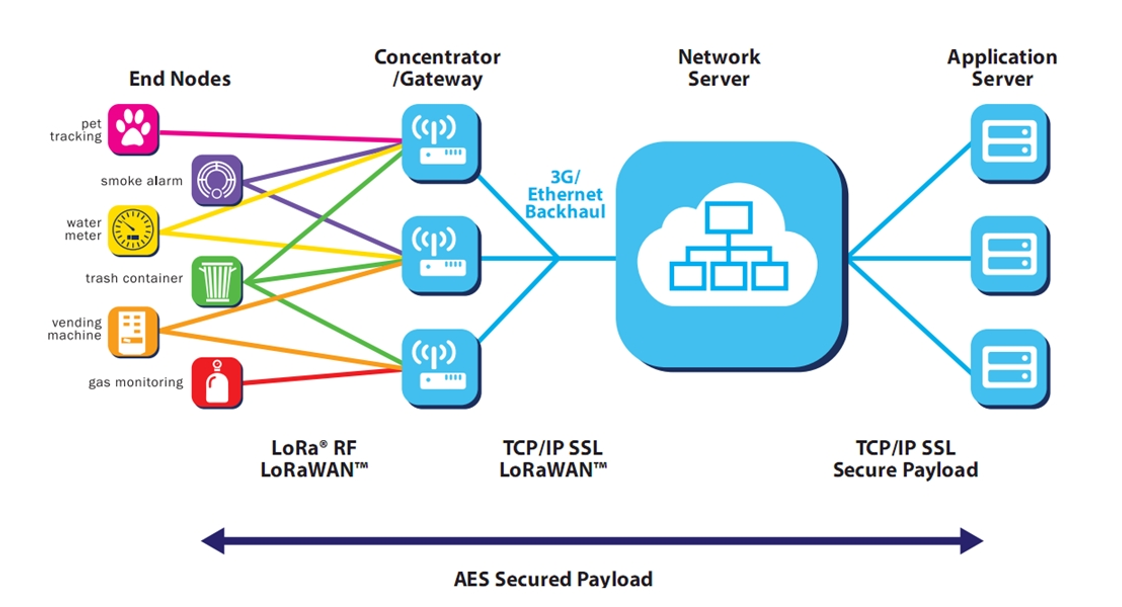

LoRaWAN adopte une topologie en étoile. Les terminaux envoient des données au serveur réseau via la passerelle, puis les transmettent à la plate-forme d'application.

(2) Comparaison entre les appareils LoRaWAN et les appareils WiFi et 4G

4. Compteur électrique LoRaWAN

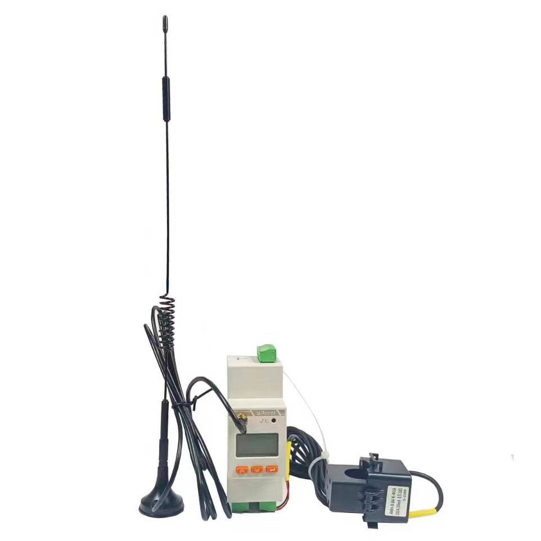

(1) Compteur sans fil monophasé : ADW310-HJ-D16/LW868

Convient au comptage d'électricité monophasé, prend en charge la communication LoRaWAN et peut réaliser la collecte et la surveillance de données à distance.

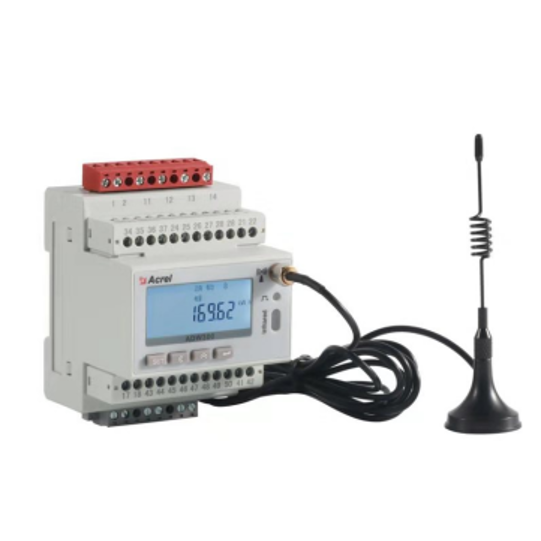

(2) Compteur sans fil triphasé : série ADW300-LW

Conçu pour les systèmes électriques triphasés, il dispose de fonctions de mesure de haute précision et de communication à distance et convient aux scénarios industriels et commerciaux.

5. Module de conversion de données LoRaWAN

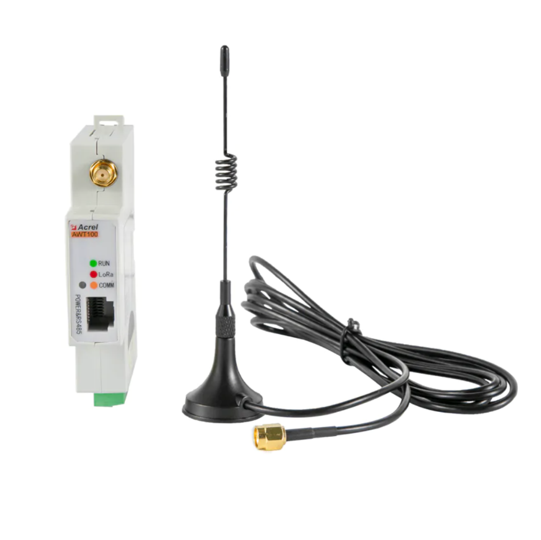

(1) Série AWT100-LW

Ce module communique avec les terminaux qui ne prennent pas en charge LoRaWAN via l'interface RS485 en utilisant le protocole Modbus. Après avoir collecté les données, il les envoie à la passerelle via LoRaWAN, permettant ainsi les mises à niveau IoT pour les appareils traditionnels.

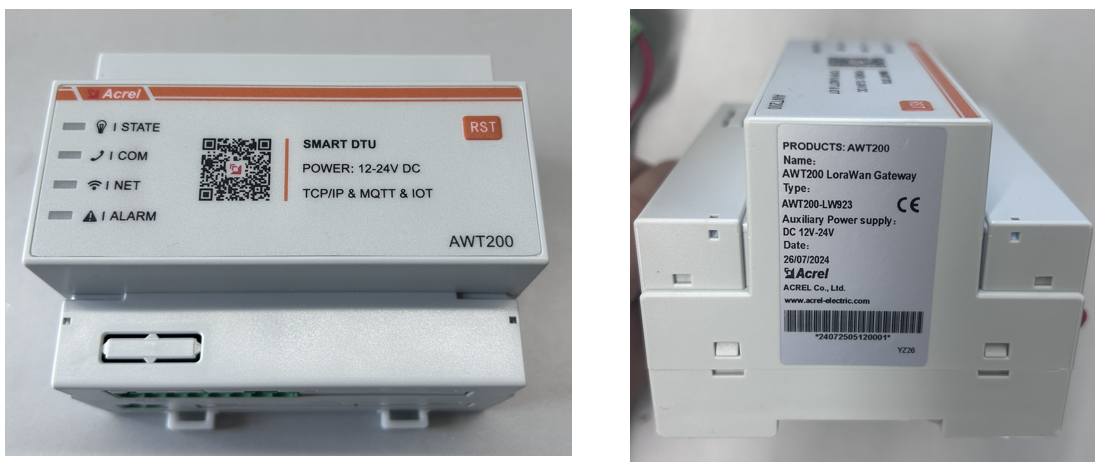

(2) Passerelle LoRaWAN : série AWT200-LW

La passerelle est chargée de recevoir les signaux LoRaWAN envoyés par les terminaux et de transmettre les données au serveur via Ethernet. C'est l'appareil central du réseau LoRaWAN.

6. Solution réseau de passerelle LoRaWAN

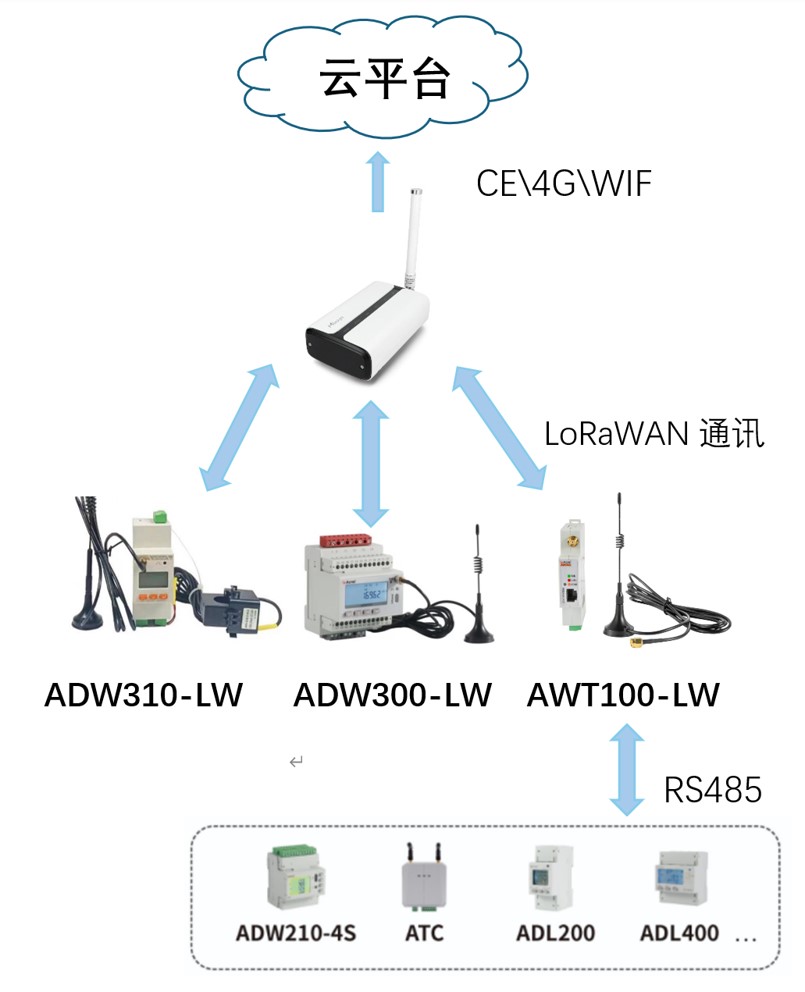

(1) Solution de passerelle tierce

• Dispositif terminal : Compteur LoRaWAN ou module de conversion de données
• Passerelle de liaison montante : Passerelle LoRaWAN tierce (telle que Milesight)
• Plateforme : Plateforme tierce de l’utilisateur ou plateforme propre

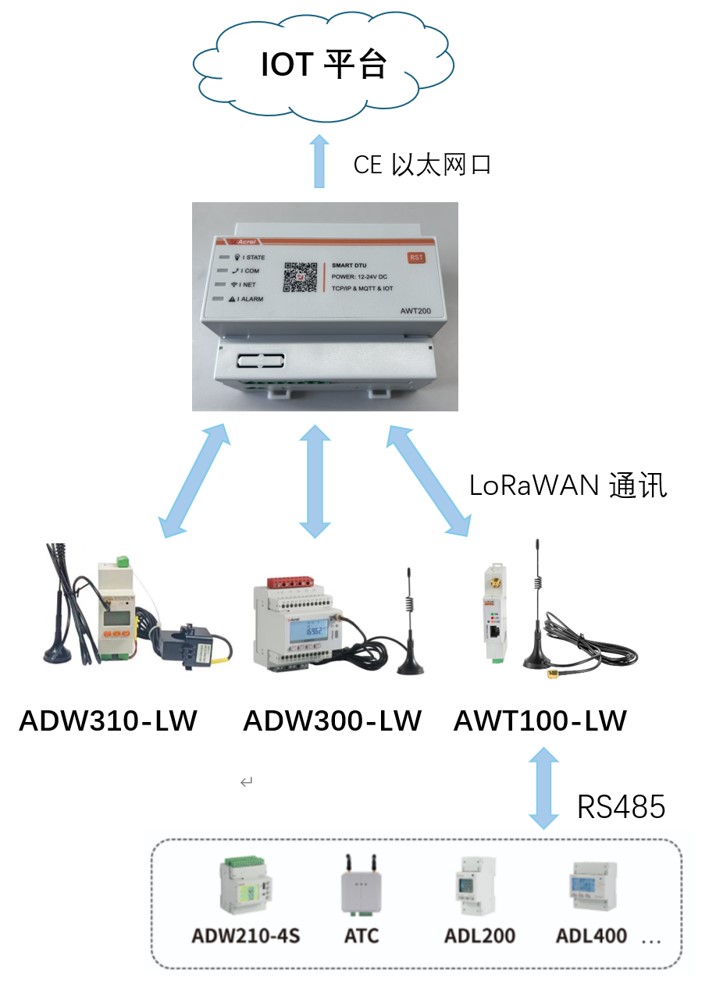

(2) Propre solution de passerelle

• Passerelle : AWT200-LW923
• Dispositif terminal : Compteur LoRaWAN ou module de conversion de données
• Plateforme : Propre plateforme
• Remarque : Il n'est pas recommandé de se connecter à une plateforme tierce pour garantir la compatibilité et la stabilité du système.

7. Tableau de comparaison des modèles de périphériques LoRaWAN et des bandes de fréquences
