L'importance de la surveillance de la température pour les équipements électriques

L'électricité est la bouée de sauvetage de la production industrielle, de l'exploitation commerciale et de la sécurité des moyens de subsistance, et la température des équipements est le « baromètre » de la sécurité électrique. Les appareillages haute et basse tension, les transformateurs, les jeux de barres et les joints de câbles sont sujets à une surchauffe locale en raison d'un mauvais contact, du vieillissement de l'isolation et d'une surcharge lors d'un fonctionnement à long terme à charge élevée. Si elle n’est pas surveillée à temps, elle peut provoquer des dommages aux équipements, une interruption de la production, voire des incendies électriques, avec des conséquences graves et inimaginables.

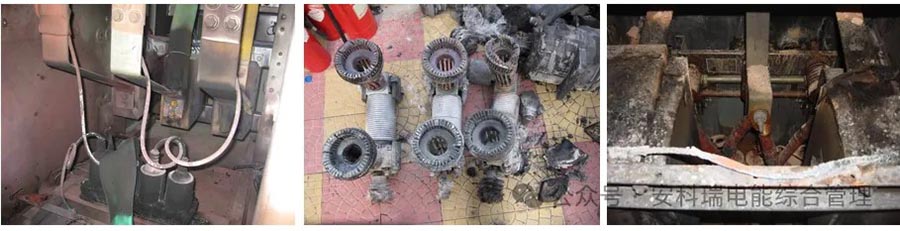

Tant que divers équipements électriques sont connectés au système électrique, ils génèrent une certaine quantité de chaleur grâce à un certain courant et la température augmente. Dans le système électrique, de nombreux accidents majeurs sont provoqués par l’intensification de la surchauffe des équipements électriques. Si le danger caché de surchauffe d'un équipement électrique peut être détecté en temps opportun, des mesures de maintenance ou de réparation peuvent être prises en temps opportun, et les dangers cachés de panne peuvent être éliminés, les accidents de fonctionnement du système d'alimentation électrique peuvent être considérablement réduits et la fiabilité de l'alimentation électrique peut être améliorée. Par conséquent, il est très important de détecter et d’analyser correctement en temps opportun les parties surchauffées des équipements électriques.

Les méthodes traditionnelles de mesure de la température ne peuvent plus répondre aux exigences modernes de sécurité électrique

① La feuille de cire de test de température ne peut pas être surveillée en temps réel, ce qui présente un risque important de vieillissement et de défaillance.
② La mesure de température infrarouge présente des angles morts qui ne peuvent pas être détectés ou fiables à l'intérieur de l'armoire fermée.
③ Le câblage câblé de mesure de température est complexe, avec des risques d'isolation élevés, des difficultés de rénovation et des coûts de maintenance élevés.
④ Le mode passif de réparation et de post-remédiation ne peut pas empêcher le risque caché de surchauffe.

Solution complète logicielle et matérielle de mesure de température sans fil Acrel

La solution intégrée de mesure de température sans fil tous scénarios d'Acrel, avec comme noyau « une détection sans fil passive, précise, un avertissement intelligent et un fonctionnement et une maintenance pratiques », brise complètement le goulot d'étranglement de la mesure de température traditionnelle et réalise un saut de la « réparation passive » à la « prévention et contrôle actifs » en matière de sécurité électrique.

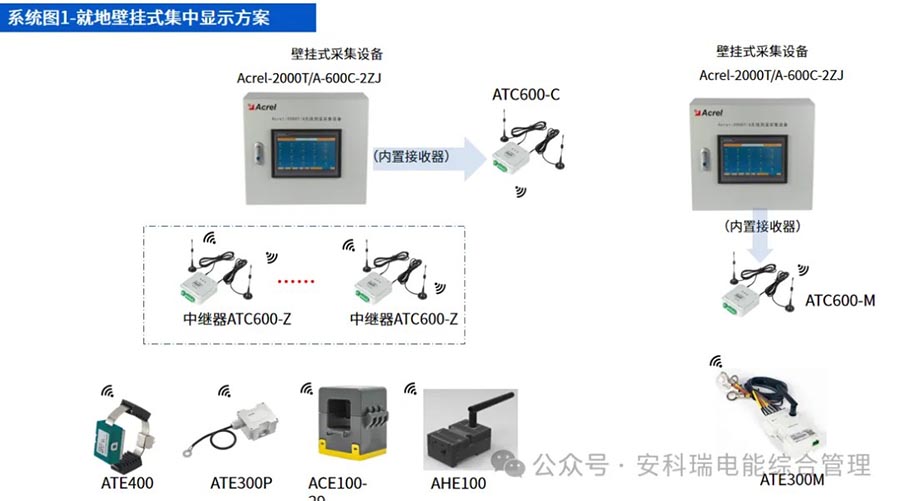

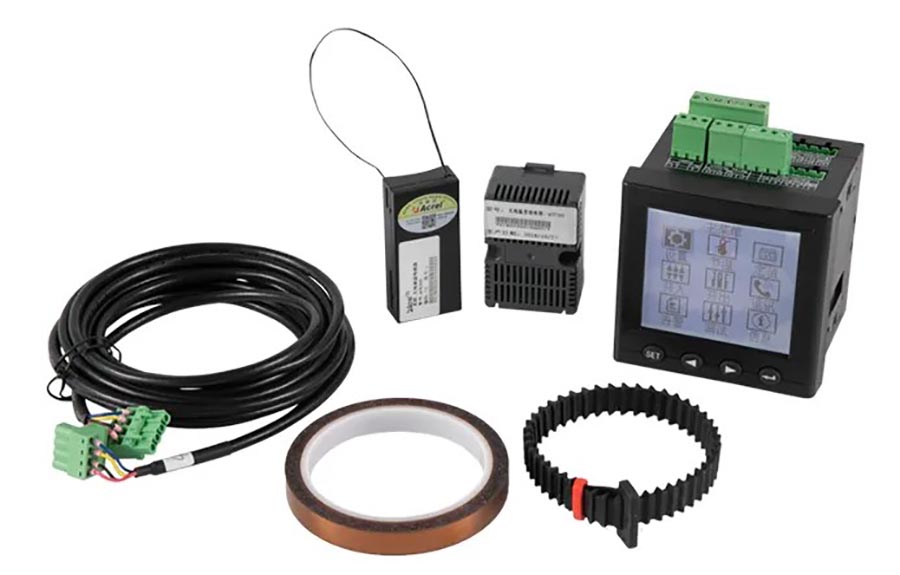

Nous proposons des solutions de mesure de température sans fil Acrel qui comprennent des capteurs, des émetteurs-récepteurs, des dispositifs d'affichage et des plates-formes système intégrées !

Quels sont les scénarios d’application pour la mesure de température sans fil ? Où est-il utilisé ?

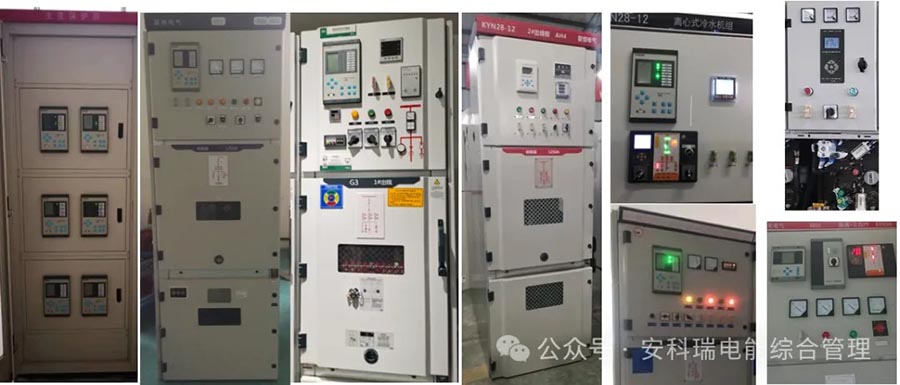

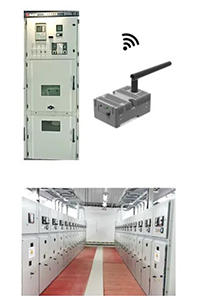

Exigences de mesure de température - Appareillage haute tension

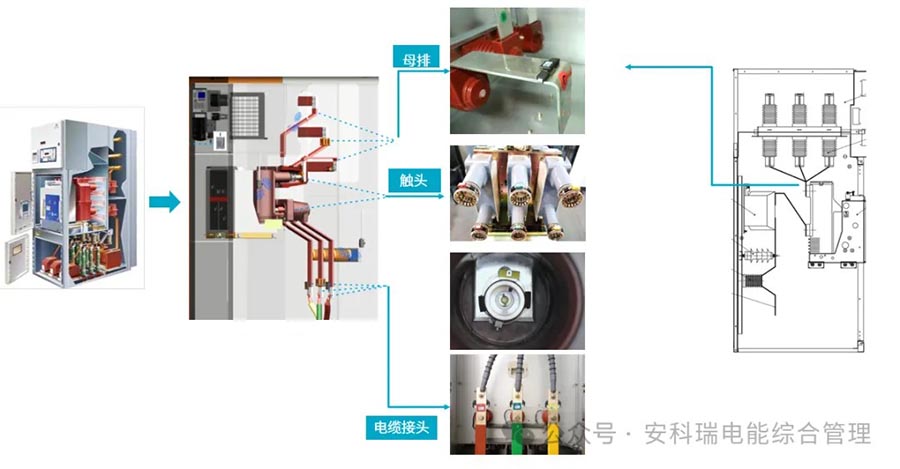

Par exemple : mesure de la température des joints de câbles, des points de contact et des jeux de barres.

Mesure de la température des joints de câbles
Mesure de température par contact
Mesure de la température du jeu de barres mère

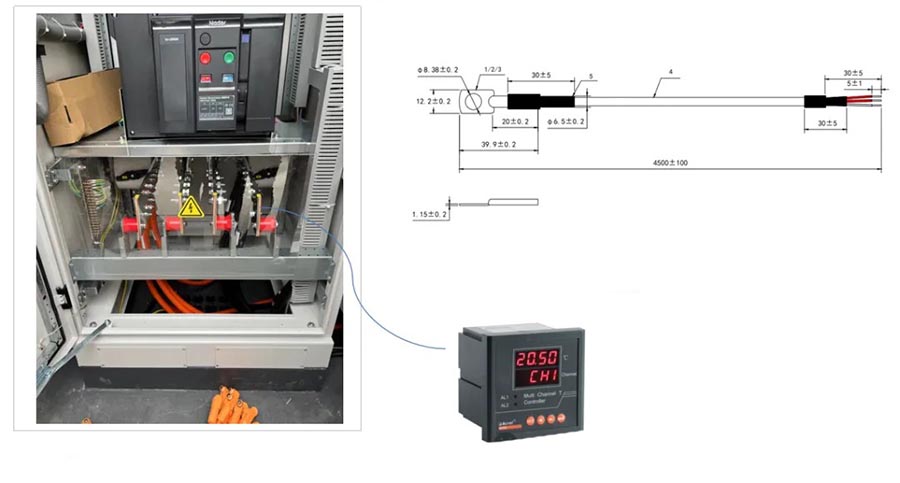

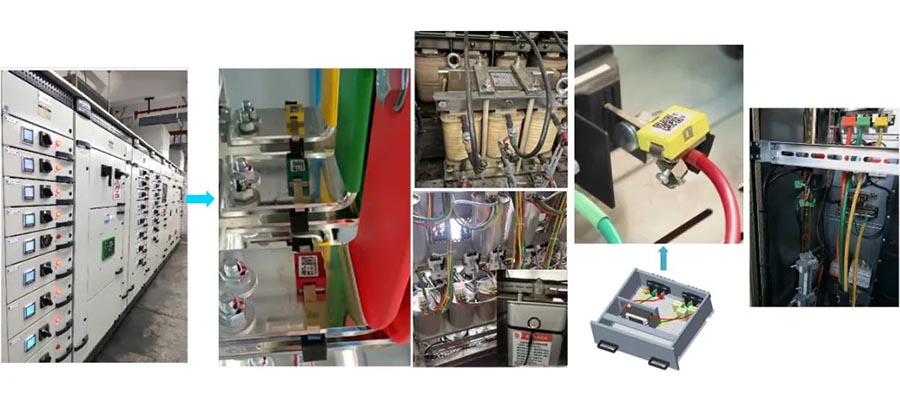

Exigences de mesure de température - Armoire basse tension

Par exemple, mesure de la température pour les connecteurs/barres omnibus des disjoncteurs de châssis, les surfaces de condensateur/réactance, les connecteurs de câbles d'armoires à tiroirs et les connecteurs de câbles sortants basse tension.

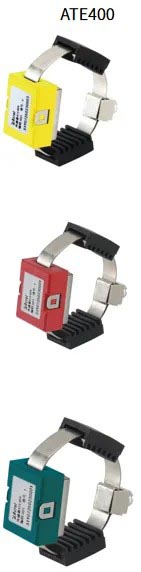

·Connecteur de disjoncteur de châssis/mesure de température de jeu de barres

· ATE400

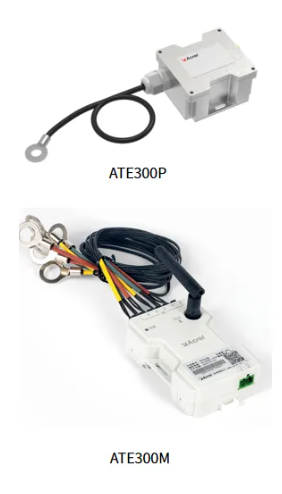

· Boîtier de mesure de surface condensateur/réactance

· ATE300M

· Mesure de la température du connecteur de câble d'armoire à tiroirs

· ATE400

· Mesure de la température du connecteur du câble sortant basse tension

· ACE100

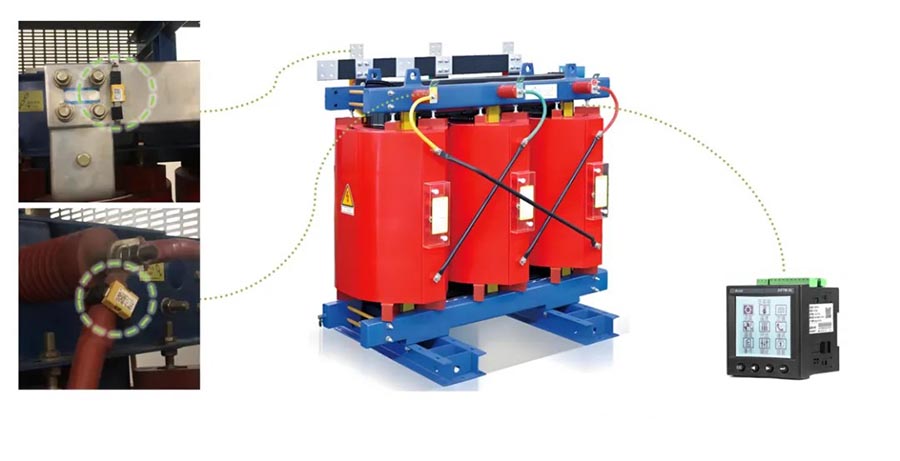

Exigences de mesure de température - Mesure de température de transformateur

Par exemple, mesure de la température des joints de transformateur et des enroulements internes.

· Mesure de la température des joints du transformateur

· ATE400

· Mesure de température de l'enroulement interne du transformateur

· (PT100 pré-intégré) ARTM-8L

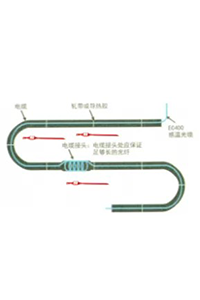

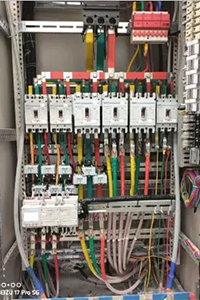

Exigences de mesure de la température : boîte de distribution, câble intérieur, armoire/intérieur, etc.

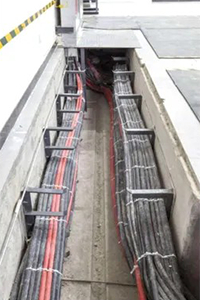

Par exemple, mesure de la température des boîtes de distribution, des tranchées de câbles intérieures, ainsi que de la température et de l'humidité intérieures des salles de commutation/de distribution.

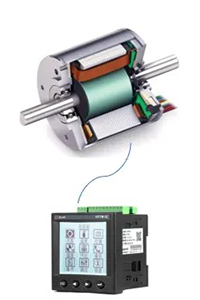

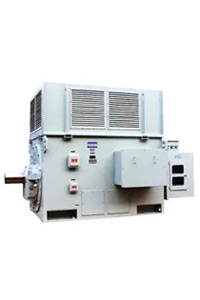

Exigences de mesure de la température - mesure de la température du moteur

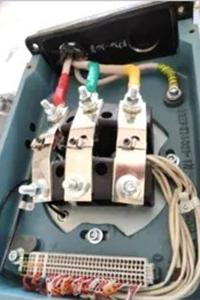

Par exemple : mesure de température à la surface du moteur, mesure de température sur la boîte de jonction du moteur et mesure de température sur le bobinage interne du moteur.

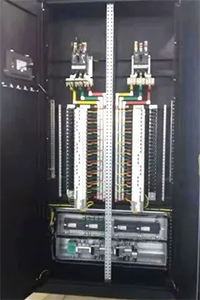

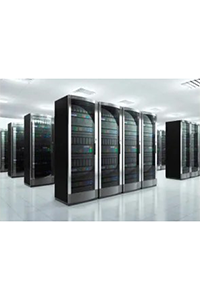

Besoins des clients de l'industrie en matière de mesure de température - Data center

Par exemple : mesure de la température des enceintes intérieures de chemins de câbles/de conduits de bus, mesure de la température des serveurs du centre de données et mesure de la température des joints des armoires de colonnes du centre de données.

Demande de mesure de température des clients de l'industrie - conteneur de stockage d'énergie

Par exemple, la mesure de la température est requise pour le jeu de barres CC d'un conteneur de stockage d'énergie.

Modèle PT100 : MPT101B130006

Résistance à la tension : AC3000V/DC 4300V

Jeu de barres CC pour conteneur de stockage d'énergie

Certificat de qualification du produit de mesure de température sans fil Acrel

Quatre avantages fondamentaux définissent une nouvelle norme pour la mesure de la température de puissance

1. Passif sans fil sans entretien, éliminant les risques de sécurité dès la racine

Le capteur passif RFID de la série ATE800 adopte une technologie de récupération d'énergie par radiofréquence, qui ne nécessite ni piles ni câblage, et ne nécessite aucun entretien à vie, évitant ainsi complètement les risques de panne de batterie et d'isolation du câblage haute tension dans des environnements à haute température. Le capteur de puissance à induction du capteur ATE400 peut être démarré lorsqu'il est ≥ 5 A, avec une longue durée de vie et un fonctionnement en ligne stable dans des scénarios de charge élevée, réduisant considérablement les coûts d'exploitation et de maintenance.

2. Détection de haute précision, capable de capturer avec précision une augmentation de température de 0,5 ℃

Utilisant des puces de mesure de température de haute précision avec une précision de ± 1 ℃ et une plage de mesure de température de -50 ℃ ~ 125 ℃, il peut capturer avec sensibilité de petits changements d'augmentation de température, avertir à l'avance d'une résistance de contact accrue et de défauts de surchauffe potentiels, et étouffer les dangers cachés au stade du bourgeon. Les données restent stables dans des environnements à fortes interférences, ce qui permet une utilisation sûre dans des armoires haute tension et des scénarios de bus denses.

3. Installation sans modification, les nouveaux et anciens projets peuvent être rapidement mis en œuvre

Il existe différentes formes d'installation telles que le type à sangle, le type à boulon et le type à patch, qui ne nécessitent pas de démontage ou de déconnexion de l'équipement. Le récepteur prend en charge l'installation sur rail, la sélection flexible de l'antenne 13774430992, le signal stable pour les armoires complexes, le déploiement rapide pour les nouveaux projets et la mise à niveau en un clic pour les anciennes salles de distribution.

4. Contrôle intelligent de la chaîne complète, « double assurance » locale et à distance

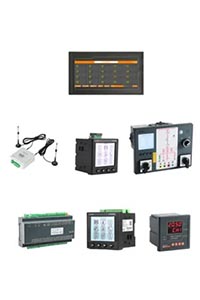

De la surveillance d'une seule armoire au contrôle centralisé, Ankerui a construit une matrice de produits complète :

Dispositif d'affichage ARTM Pn : prend en charge 60 capteurs par unité, adapté aux salles de distribution de petite et moyenne taille ;

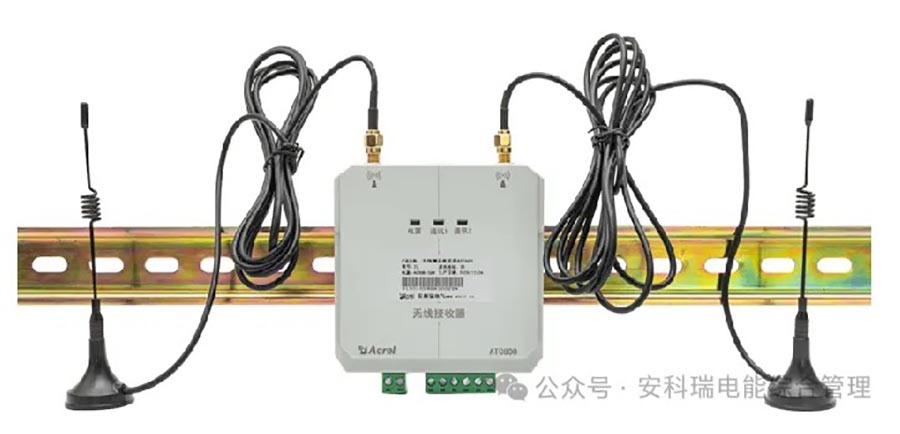

Émetteur-récepteur de mesure de température sans fil ATC : prend en charge l'accès centralisé à 240 positions de capteur ;

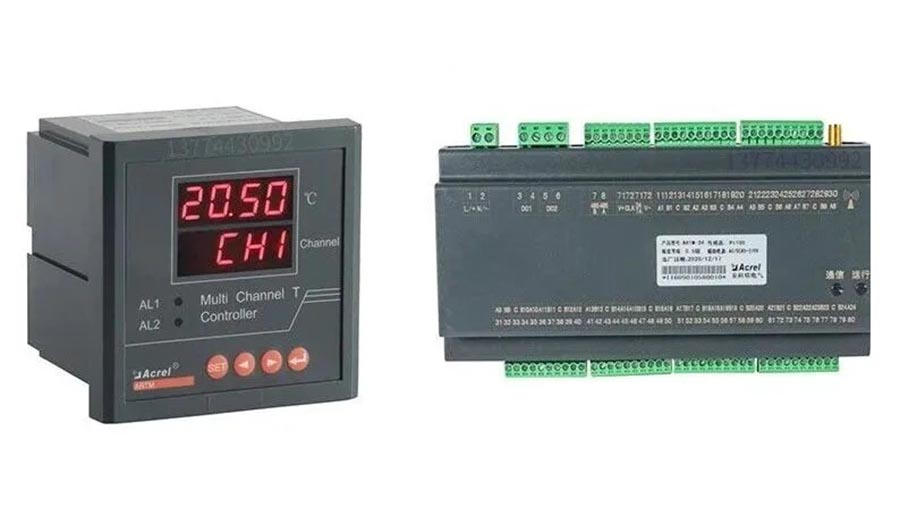

Instrument d'inspection ARTM8 : personnalisé pour la mesure de température multicanal des transformateurs et des réacteurs.

Instrument de mesure et d'inspection de température sans fil avec 8/24 canaux

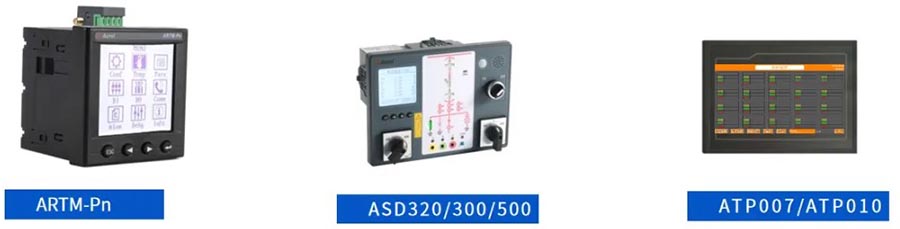

Borne d'affichage

ARTM-Pn
Alimentation de travail : AC85 ~ 265 V, DC100 ~ 300 V adaptatif, consommation électrique 8 W.
Méthode d'installation : installation intégrée, ouverture 92*92, profondeur 65
Interface de communication : 1 interface de communication série RS485, protocole de communication Modbus RTU
Mesure de température par contact: can connect to 60 ATE400
Mesure de température par contact accuracy: ± 1 ² C
Acquisition d'entrée : entrée 12 V intégrée à 4 canaux, capable de collecter l'état de position des disjoncteurs, des chariots à bras, etc.
Configuration de sortie : sortie passive à 2 canaux, avec fonction d'alarme haute température/surchauffe/différence de température de phase/changement soudain de température
Mesure des paramètres électriques : courant, tension, fréquence, puissance active, puissance réactive, kWh, etc., niveau 0,5

ASD320/300/500
Alimentation de travail : AC/DC 220 V, AC/DC110 V adaptatif.
Exigence d'entrée d'état : entrée de contact sec passif (alimentation interne du dispositif d'affichage d'état)
Mesure de la température et de l'humidité et précision du contrôle : température < 1 °C ; humidité relative <3%
Mesure de température sans fil : peut être utilisé avec le capteur de température sans fil ATE400, plage de mesure de température -50 ℃ ~ 125 ℃ C.
Capacité de sortie de chauffage et d'alarme : AC220V/5A
Exigence d'affichage en direct : le courant de court-circuit du côté secondaire du capteur sous tension à la terre sous la tension nominale doit être supérieur à 200 uA.
Système 10kV, capacité du capteur>100pF ;
Système 35kV, capacité du capteur>35pF ;
Système 6kV, capacité du capteur>180pE
Communication : interface de communication série RS485, protocole Modbus RTU (ASD500 avec grand port réseau)
Dimensions : 238 mm * 178 mm * 83 mm (largeur * hauteur * profondeur)

ATP007/ATP010
Alimentation de travail: DC24V
Méthode d'installation : installation intégrée
Interface de communication : la configuration standard comprend 1 interface de communication série RS485 (protocole Modbus RTU)
1 port Ethernet
Mesure de température par contact accuracy: ± 1 ° C
Alarme haute température : le buzzer de la ceinture blanche de l'appareil s'activera lorsque la température dépasse la valeur définie

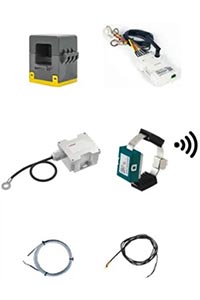

Capteur de température actif sans fil

Capteur de température sans fil alimenté par CT

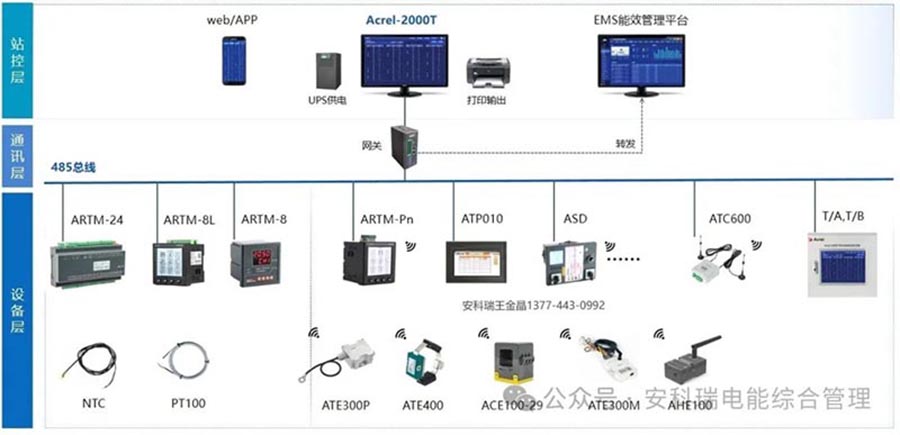

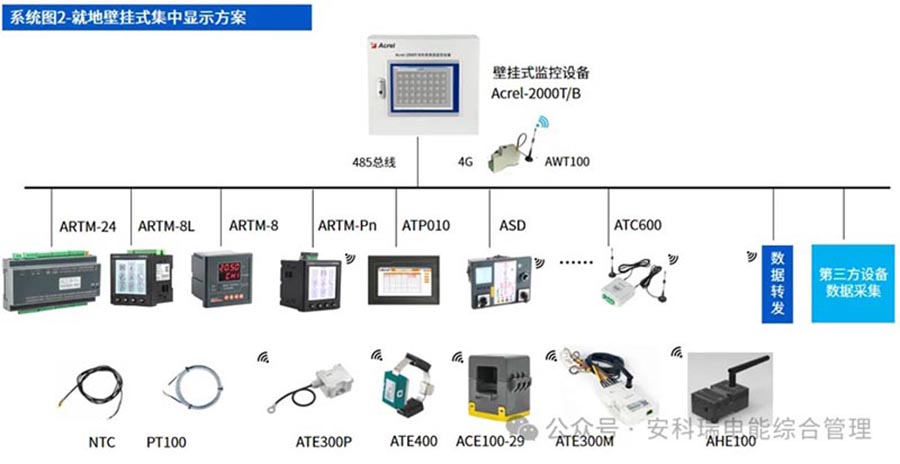

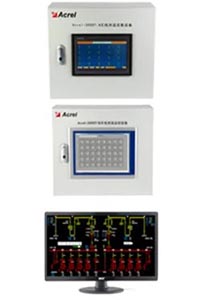

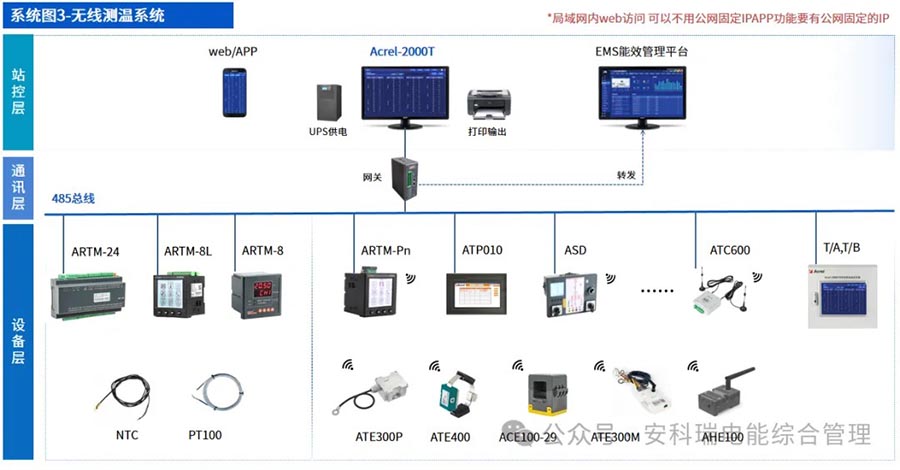

La plate-forme du système de surveillance de la température sans fil Acrel-2000T, en tant que « cerveau intelligent », permet une surveillance en temps réel 24 heures sur 24, des avertissements à plusieurs niveaux (pop-ups vocaux SMS APP), un traçage des données historiques et une gestion des inspections en boucle fermée. Il peut saisir l'état de température de l'ensemble de la station sans quitter la maison, améliorant considérablement l'efficacité du fonctionnement et de la maintenance.

Couverture complète de la scène, garantissant la sécurité électrique de l'entreprise

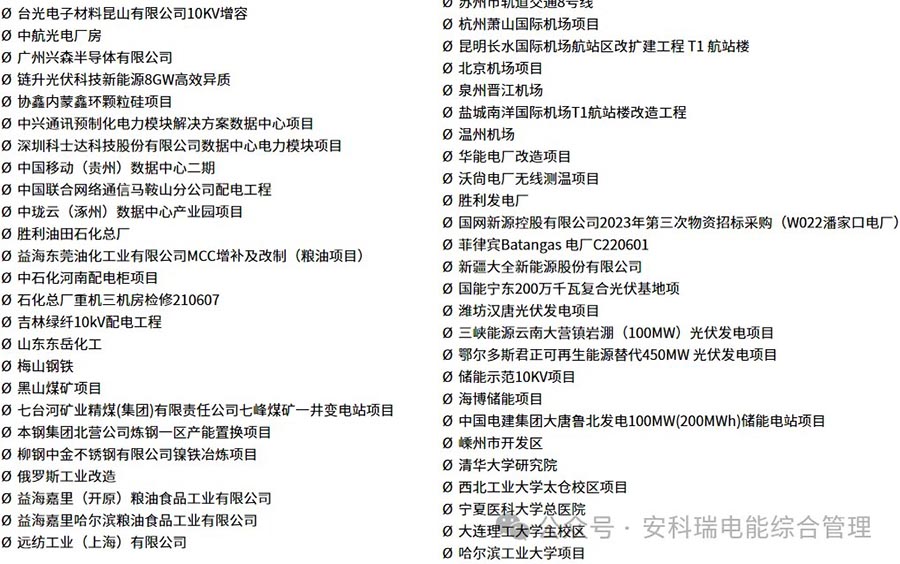

La solution de mesure de température sans fil d'Ankerui a été largement utilisée dans :

√Zone des usines chimiques/sidérurgiques/de fabrication

√Centre de données, centre logistique

√Parc de la chaîne du froid

√Nouvelle construction et rénovation de sous-stations et de salles de distribution

√Aéroports, hôpitaux, bâtiments commerciaux, centres de transport

√Armoires haute tension, jeux de barres, connecteurs de câbles, contacts de disjoncteur.

Partage de cas

Le projet chimique anglais du Shandong comprend une sous-station principale de 35 kV et 3 sous-stations de 10 kV, avec un total de 76 armoires haute tension. Chaque armoire est équipée d'une mesure de température sans fil à 6 points, utilisant des capteurs ATE200/ATE400 et un contrôle intelligent ASD320 pour obtenir une mesure de température en ligne 24h/24 et 7j/7 et un avertissement anormal en temps réel des équipements haute tension dans toute la station, garantissant efficacement la sécurité électrique dans les scénarios chimiques à haut risque et éliminant les risques de surchauffe, d'incendie et de pannes de courant imprévues.

La sécurité électrique n’est pas une mince affaire ; une mesure précise de la température garantit la sécurité

Aujourd’hui, avec la promotion accélérée de la construction bi-carbone et des réseaux intelligents, la sécurité électrique n’est plus une « question à choix multiples », mais un « cours obligatoire ». La surchauffe des équipements électriques est le principal danger caché qui provoque des pannes de courant et des incendies électriques. Les méthodes traditionnelles de mesure de la température présentent des problèmes tels que de grands angles morts, une incapacité à surveiller en temps réel et des difficultés de rénovation.

La solution d'intégration de mesure de température sans fil tous scénarios d'Ankerui présente les principaux avantages d'une détection sans fil passive, de haute précision, d'une installation sans modification et d'un contrôle intelligent de la chaîne complète, passant de la réparation passive à la prévention et au contrôle actifs. Les capteurs de la série ATE ne nécessitent pas de piles, ne nécessitent aucun entretien et sont associés à la plate-forme de surveillance Acrel-2000T pour obtenir une alerte multiniveau 24 heures sur 24 et une traçabilité des données. Ils ont été largement utilisés dans les secteurs de la chimie, des centres de données, des centres de transport et dans d'autres scénarios, aidant les entreprises à éliminer les angles morts de température, à réduire les coûts d'exploitation et de maintenance, à prévenir les incendies électriques et à véritablement assurer la contrôlabilité de la sécurité, la prévention des dangers cachés, la traçabilité des données et la responsabilité.
