De l'analogique à l'intelligent : le rôle évolutif des conditionneurs de signaux dans la surveillance conditionnelle et la maintenance prédictive

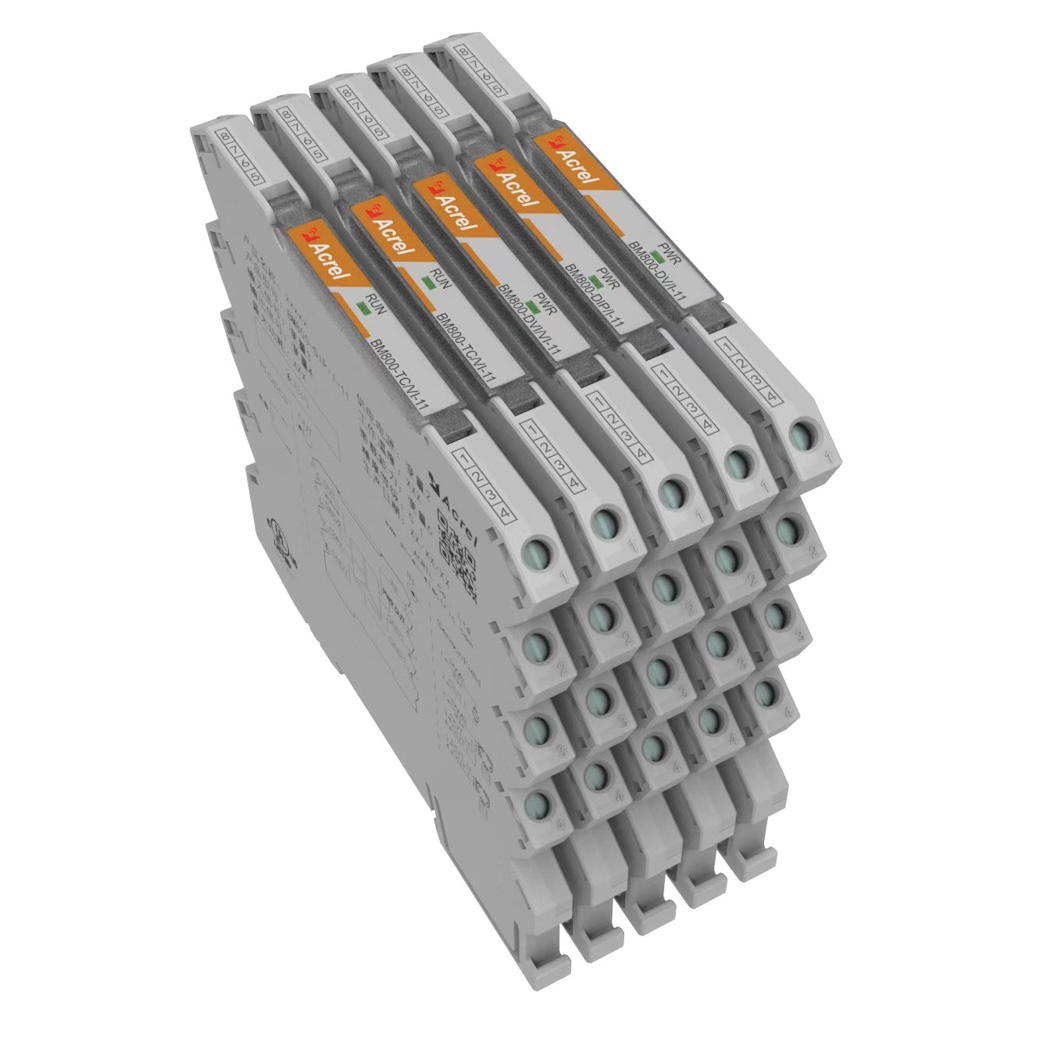

Dans le domaine de l'automatisation industrielle, conditionneurs de signaux à commutateur intelligent ont toujours été un « pont » indispensable reliant les capteurs de terrain aux systèmes de contrôle. Cependant, leur rôle connaît une évolution révolutionnaire, passant d’un simple convertisseur de signal analogique à un nœud de données critiques intelligent et en réseau. Cette évolution est la pierre angulaire pour parvenir à une efficacité Surveillance de l'état (CM) et Maintenance prédictive (PdM) . En tant qu'entreprise de haute technologie possédant des années d'expérience approfondie dans la gestion de l'efficacité énergétique et la sécurité électrique, la pratique d'Acrel Co., Ltd. démontre clairement comment cette évolution technologique crée une valeur fondamentale pour les clients.

1. L’ère analogique traditionnelle : le « traducteur » passif

Les conditionneurs de signaux analogiques traditionnels avaient des fonctions uniques, accomplissant principalement trois tâches : isolement (protéger le système de contrôle des hautes tensions et des surtensions côté terrain), transformation (conversion des signaux faibles provenant de capteurs tels que les thermocouples, les RTD et les jauges de contrainte en signaux standard 4-20 mA ou 0-10 V), et filtrage (éliminant un peu de bruit). À ce stade, son rôle était celui d'un traducteur passif et « stupide », assurant seulement que le signal pouvait être transmis avec précision, mais les informations approfondies contenues dans le signal lui-même (telles que l'état du capteur, les interférences environnementales, l'intégrité de la ligne) ont été complètement ignorées . L'exploitation et la maintenance du système ne pouvaient porter des jugements que sur la base des données finales reçues, incapables de faire la distinction entre une anomalie de processus ou une défaillance des composants de la chaîne de mesure eux-mêmes. Le modèle de maintenance était principalement réactif ou périodique, ce qui était coûteux et inefficace.

2. L'évolution de l'ère intelligente : le "Data Doctor" proactif

Les solutions intelligentes de conditionnement de signaux fournies par Acrel vont au-delà de la conversion de signal traditionnelle, en la transformant en un « data doctor » déployé à la périphérie de l'appareil. Cette évolution se reflète principalement dans les trois aspects suivants, en parfaite adéquation avec son architecture internet énergétique « Cloud-Edge-End » :

Autodiagnostic et capacité de détection : Les conditionneurs de signaux intelligents possèdent de puissantes fonctions d’autodiagnostic. Ils peuvent surveiller l'état de la boucle de capteurs en temps réel, comme circuits ouverts, courts-circuits, erreurs de câblage, anomalies de puissance , etc., et signaler immédiatement les informations d'alarme via la communication numérique. Cela équivaut à équiper la liaison de mesure elle-même d'un « stéthoscope » 7x24 heures, découvrant les pannes potentielles avant la panne du capteur, évitant ainsi les accidents de production ou les écarts de consommation d'énergie causés par des imprécisions de mesure.

Traitement avancé du signal et optimisation des données : À la « périphérie », le conditionneur de signal intelligent, équipé d'un processeur haute performance, peut traiter les signaux bruts pour compensation de température ambiante, correction de linéarisation, filtrage avancé , etc. Par exemple, dans les scénarios impliquant des micro-réseaux et une distribution d’énergie intelligente, couverts par Acrel, la surveillance de la température des points de connexion électrique est cruciale. Le conditionneur intelligent peut traiter directement les signaux non linéaires des thermocouples, fournir des valeurs de température de haute précision avec compensation de soudure froide et télécharger des données propres et fiables sur le système, jetant ainsi les bases d'une analyse précise de l'état.

Interconnexion numérique et aperçu prédictif : C’est le cœur du renseignement. En prenant en charge des protocoles industriels tels que Modbus, PROFINET, EtherNet/IP , le conditionneur de signal intelligent n'est plus un point isolé mais un nœud intelligent adressable dans le réseau de plateforme cloud de gestion de l'énergie Acrel. Il transmet non seulement les variables du processus (telles que la température, la pression, le débit), mais également les informations sur l'état de l'appareil (telles que l'état de santé, les heures de fonctionnement, la température ambiante). Cela permet au personnel de maintenance de surveiller l'état de santé de milliers de points de mesure en temps réel sur la plateforme de gestion de l'efficacité énergétique d'Acrel (telle que le Plateforme de gestion de l'efficacité énergétique des micro-réseaux d'entreprise AcrelEMS ), plutôt que de simplement surveiller les paramètres du processus.

3. Pratique d'Acrel : permettre l'amélioration de la sécurité électrique et de l'efficacité énergétique

L'expertise principale d'Acrel réside dans gestion de l'énergie et sécurité électrique , et ses solutions intelligentes de conditionnement de signaux sont étroitement centrées sur cela.

Dans la surveillance de la température des points de connexion électrique : En équipant ou en connectant des capteurs de température sans fil de la série ATE à des unités de conditionnement intelligentes, le système Acrel peut surveiller en permanence la température des points de connexion clés dans les appareillages de commutation, les transformateurs et les boîtes de distribution. Le conditionneur intelligent est chargé de traiter les signaux faibles du capteur, de surmonter les fortes interférences électromagnétiques et de télécharger des données de température précises ainsi que des informations sur le niveau de batterie du capteur. Le système utilise ces données de tendance pour fournir des alertes précoces sur les risques de surchauffe causés par un mauvais contact, une surcharge, etc., réalisant ainsi une maintenance prédictive et prévenant efficacement les risques d'incendie.

Dans Analyse des microréseaux et de la qualité de l’énergie : Les exigences en matière de conditionnement des signaux de courant et de tension sont extrêmement élevées. Les solutions intelligentes d'Acrel garantissent que les données de puissance les plus brutes et les plus fidèles sont fournies à la plateforme d'analyse énergétique pour analyser les harmoniques, le facteur de puissance, le déséquilibre, etc. L'analyse des tendances à long terme de ces données peut prédire des problèmes tels que le vieillissement de l'isolation des équipements et la dégradation de la durée de vie des condensateurs, planifiant ainsi les fenêtres de maintenance et garantissant le fonctionnement efficace et stable du système de micro-réseau.

Conclusion

L'évolution de l'analogique vers l'intelligent marque la transformation du conditionneur de signal d'un simple dispositif d'interface à un dispositif de périphérie intelligent fournissant des données décisionnelles critiques. Pour Acrel, cela est très synergique avec son architecture stratégique « Cloud-Edge-End », rendant ses solutions de gestion de l'efficacité énergétique et de sécurité électrique plus proactif, intelligent et fiable . En intégrant des conditionneurs de signaux intelligents dans son écosystème complet de produits, Acrel permet à ses clients non seulement de « gérer l'énergie », mais aussi de « comprendre en profondeur l'état de santé du système énergétique », obtenant ainsi une valeur globale en réduisant les coûts opérationnels, en améliorant la sécurité énergétique et en atteignant les objectifs de développement durable.

Principes fondamentaux du conditionnement des signaux : le pont entre les capteurs et les systèmes

Dans les systèmes modernes de gestion de l’énergie et de sécurité électrique, l’exactitude des données, la fiabilité et les performances en temps réel constituent le fondement de toute prise de décision intelligente. La clé pour garantir que ces données de haute qualité soient transmises avec précision des capteurs de terrain aux systèmes de niveau supérieur est Conditionnement du signal technologie. Il agit comme un « traducteur » et un « gardien » indispensable, établissant un pont robuste et efficace entre le monde physique et les systèmes numériques.

En tant qu'entreprise de haute technologie profondément engagée dans le secteur de l'Internet énergétique, Acrel Co., Ltd. a déployé plus de 28 000 solutions système dans le monde depuis sa création en 2003, toutes reposant sur une compréhension approfondie et une application sophistiquée de la technologie de conditionnement de signaux.

Les fonctions essentielles du conditionnement du signal :

1. Amplification et normalisation du signal : De nombreux capteurs (tels que les transformateurs de courant ou les capteurs de température RTD) génèrent des signaux bruts très faibles (niveau millivolt) qui sont très susceptibles d'être noyés par le bruit pendant la transmission. La tâche principale des circuits de conditionnement de signaux est d'amplifier avec précision ces signaux faibles et de les convertir en plages de signaux standardisées (par exemple, 4-20 mA, 0-5 V ou 0-10 V) afin qu'ils puissent être identifiés et traités avec précision par Acrel Les diverses unités d'acquisition de données, les instruments de surveillance de l'alimentation et les passerelles intelligentes.

2. Filtrage du bruit et anti-interférence : Les environnements industriels et électriques sont remplis d'interférences électromagnétiques (EMI), qui peuvent gravement fausser les signaux de mesure. Acrel L'équipement de intègre des circuits de filtrage haute performance qui filtrent efficacement ce bruit haute fréquence, garantissant que les données telles que le courant, la tension et le facteur de puissance collectées dans des environnements électriques complexes (comme les centres de données, les usines intelligentes et les sous-stations) restent pures et précises, fournissant une base fiable pour l'analyse de l'efficacité énergétique et le diagnostic de sécurité électrique.

3. Protection d'isolation électrique : C'est un aspect Acrel met particulièrement l'accent dans le domaine de la sécurité électrique. Des surtensions à haute tension peuvent survenir sur site en raison de la foudre, de pannes d'équipement ou d'autres accidents. Les modules de conditionnement de signaux utilisent des technologies telles que les optocoupleurs ou l'isolation magnétique pour établir une barrière d'isolation électrique entre le côté capteur et le côté système. Cela empêche non seulement les hautes tensions dangereuses d'endommager le backend coûteux Acrel serveurs de plate-forme cloud, passerelles de calcul de pointe ou systèmes de surveillance, protégeant à la fois l'équipement et le personnel, mais éliminant également complètement les erreurs de mesure causées par les boucles de masse, garantissant ainsi l'authenticité des données.

4. Linéarisation et compensation : Les sorties de certains capteurs n'ont pas une relation linéaire parfaite avec les paramètres mesurés (par exemple les thermocouples). Acrel Les appareils intelligents de utilisent des algorithmes intégrés et des circuits de conditionnement de signaux pour effectuer un traitement de linéarisation et une compensation de température sur ces signaux, corrigeant les distorsions et garantissant que la lecture numérique finale reflète avec précision le paramètre physique mesuré.

Conclusion :

Pour Acrel , une excellente technologie de conditionnement du signal constitue le pilier fondamental qui soutient son architecture Internet énergétique complète, du « cloud » à la « périphérie » et à la « fin ». Il garantit que chaque donnée énergétique collectée à partir de milliers de capteurs de terrain est vraie et fiable. Cela permet Acrel La plateforme de gestion de l'efficacité énergétique de pour effectuer une analyse précise de la consommation d'énergie, une alerte précoce et une optimisation, aidant ainsi les clients mondiaux à améliorer la sécurité énergétique, à réduire les coûts opérationnels et à atteindre leurs objectifs de développement durable. C'est ce « pont de données » invisible qui prend en charge silencieusement Acrel La mission de "construire un avenir plus intelligent et plus vert".

Principes de base et fonctions de base : comment les modules de conditionnement de signaux d'Acrel réalisent une conversion précise du signal du capteur

En tant qu'entreprise de haute technologie spécialisée dans la gestion de l'énergie et la sécurité électrique, Acrel Co., Ltd. s'engage à fournir des solutions innovantes et durables à ses clients mondiaux depuis sa création en 2003. Avec plus de 600 brevets et droits d'auteur sur les logiciels et plus de 28 000 solutions système déployées dans le monde, Acrel comprend profondément que l'obtention de données brutes précises, fiables et stables du côté des capteurs dans des environnements industriels complexes est la pierre angulaire de toute gestion et analyse intelligentes. Cette première étape cruciale est accomplie par les modules de conditionnement de signaux.

Les modules de conditionnement de signaux d'Acrel, agissant en tant que composants clés « de pointe » et « d'extrémité » au sein de son architecture Internet énergétique « cloud-edge-end », servent de « traducteur » et de « gardien » entre les capteurs et les systèmes de niveau supérieur (tels que les automates programmables, les systèmes SCADA ou la plateforme cloud Acrel). Leurs fonctions principales pour réaliser une conversion précise se reflètent principalement dans les aspects suivants :

1. Amplification : extraire des informations efficaces à partir de signaux faibles

De nombreux capteurs (tels que les shunts pour la mesure du courant et les jauges de contrainte pour la détection de la pression) génèrent des signaux bruts très faibles au niveau du millivolt (mV). De tels signaux sont extrêmement facilement noyés par le bruit ambiant lors d’une transmission longue distance. Les modules de conditionnement de signaux d'Acrel intègrent des amplificateurs opérationnels de haute précision et à faible bruit qui peuvent amplifier ces signaux faibles sans perte jusqu'à des niveaux standardisés plus adaptés à l'acquisition et à la transmission (tels que 0-5 V, 0-10 V ou 4-20 mA), améliorant considérablement la résolution du signal et le rapport signal/bruit de mesure, et garantissant la validité des données.

2. Filtrage : résister aux interférences sonores et garantir la pureté du signal

Les sites industriels sont remplis d'interférences électromagnétiques (EMI) provenant de moteurs, de convertisseurs de fréquence, d'appareils sans fil, etc. Ce bruit se superpose au signal utile du capteur, provoquant une distorsion des mesures. Tirant parti de sa profonde expérience dans le domaine de la sécurité électrique, Acrel intègre dans ses modules des circuits de filtrage matériels efficaces (tels que des filtres passe-bas), qui peuvent filtrer spécifiquement le bruit haute fréquence de fréquences spécifiques, ne laissant passer que les signaux DC ou basse fréquence efficaces. Cela fournit une source de données pure pour un comptage précis et une analyse énergétique ultérieure.

3. Isolation : couper les boucles dangereuses et assurer la sécurité du système

C'est un aspect that Acrel, as an electrical safety expert, particularly emphasizes. The field sensor side may accidentally introduce high-voltage transient pulses or have ground potential differences. If left unaddressed, this can damage expensive backend equipment and even endanger personnel safety. Acrel's signal conditioning modules use optical isolation or magnetic isolation technology to establish reliable electrical isolation barriers between input, output, and power supply. This means that even if a high-voltage fault occurs on the sensor side, it can be effectively contained within the module and will not conduct to the control system side, thereby protecting the entire system's safety while completely eliminating measurement errors caused by ground loops.

4. Linéarisation et compensation : corriger les erreurs et rechercher la vérité

La sortie de nombreux capteurs ne présente pas une relation linéaire parfaite avec la quantité mesurée. Par exemple, la courbe température-tension d'un thermocouple est non linéaire et la relation résistance-température d'un RTD Pt100 présente également une certaine courbe. Les modules d'Acrel utilisent des circuits intégrés spécifiques à une application (ASIC) intégrés ou des microprocesseurs hautes performances pour exécuter des algorithmes précis afin de linéariser ces signaux non linéaires, produisant ainsi une ligne droite fluide et standardisée. De plus, ils peuvent effectuer une compensation de soudure froide (CJC) - compensant automatiquement les fluctuations de température au niveau de la jonction de référence du thermocouple (extrémité froide) - garantissant que l'affichage final indique toujours la température réelle à la fin de la mesure.

5. Conversion du signal : parvenir à l'unification et à l'adaptation des types

L'écosystème d'Acrel doit se connecter à une grande variété de capteurs. Ses modules de conditionnement de signaux peuvent effectuer une conversion de haute précision entre différents types de signaux, par exemple :
Résistance au signal standard : conversion des changements dans les RTD comme Pt100 en signaux 4-20 mA.
Signal AC en signal DC : conversion du signal AC émis par les transformateurs de courant (CT) en un signal de tension/courant DC proportionnel à la valeur AC RMS, utilisé pour une mesure précise de la consommation d'énergie.

En résumé, les modules de conditionnement de signaux d'Acrel sont bien plus que de simples convertisseurs d'interface. Ils intègrent les technologies de base de l'entreprise en matière de conception matérielle, de sécurité électrique, de traitement du signal et de mesure de l'énergie. Grâce à cette série d'étapes précises de traitement du signal - amplification, filtrage, isolation, linéarisation et conversion - ils transforment les signaux bruts, vulnérables et non standard provenant des capteurs de terrain en données stables, pures et standardisées. Cela fournit une base de données solide et fiable pour la plateforme cloud de gestion de l'énergie et les solutions intelligentes d'Acrel, aidant ainsi les clients à atteindre leurs objectifs d'amélioration de l'efficacité, de réduction de la consommation et de développement durable.
