Acrel fournit des solutions photovoltaïques résidentielles

08 12, 2025

Qu’est-ce que le photovoltaïque résidentiel ?

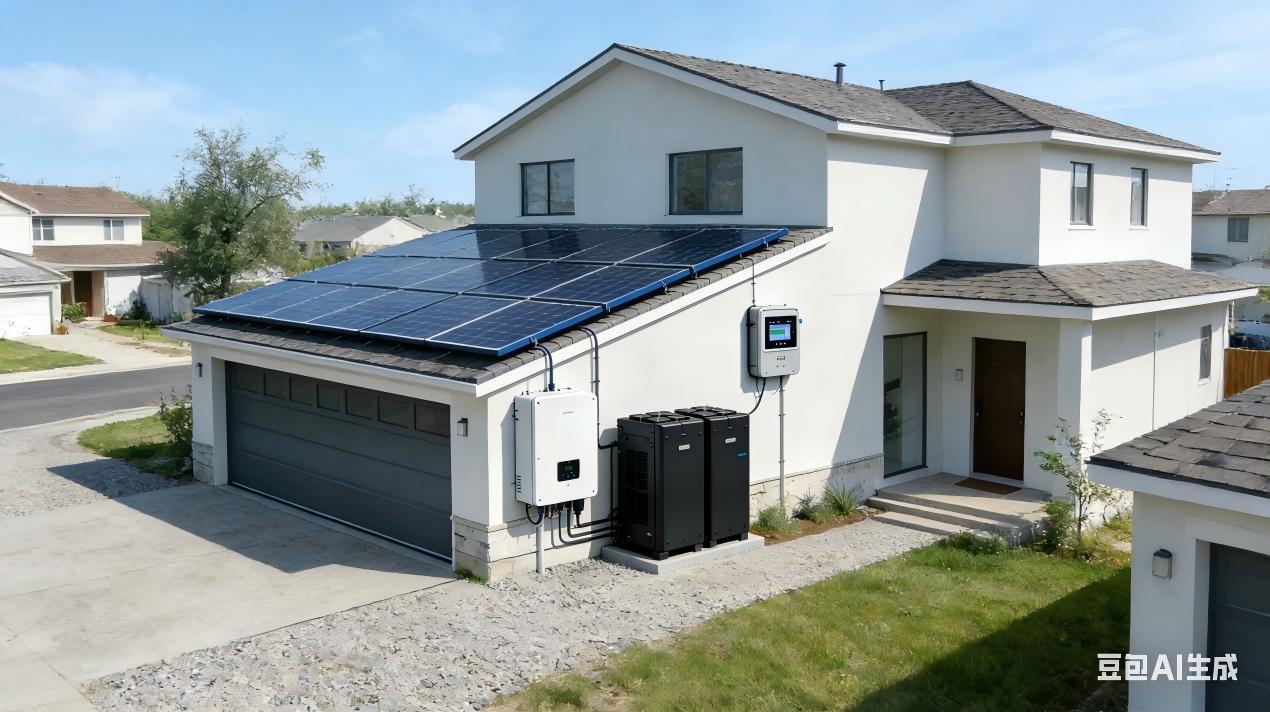

Le photovoltaïque résidentiel fait référence à des systèmes de production d'énergie solaire à petite échelle installés sur les toits des maisons, les balcons ou dans des zones similaires pour fournir de l'électricité directement à la résidence.

Ces systèmes peuvent soit se connecter au réseau, soit fonctionner hors réseau avec stockage d’énergie en cas d’urgence, ce qui représente la solution principale pour l’autosuffisance énergétique des ménages.

Le PV résidentiel se compose principalement de : Panneaux solaires Onduleur

Configurations facultatives

- Batterie de stockage d'énergie : stocke la production excédentaire pour l'arbitrage entre les pics et les vallées ou les urgences en cas de panne de courant.
-  Appareils de surveillance : tels que les compteurs d'énergie Acrel ADL200W/ADL400W pour mesurer la production et la consommation d'énergie.
- Dispositif anti-reflux : obligatoire dans certains pays pour empêcher le surplus d'électricité de retourner dans le réseau.

« lié au réseau » signifie « connecté au réseau », permettant un échange mutuel d'électricité ; Hors réseau signifie « non connecté au réseau », utilisant exclusivement l’énergie autoproduite.

- Lié à la grille : Le système se connecte au réseau. L'énergie solaire excédentaire peut être vendue au réseau, tandis que l'énergie solaire manquante peut être extraite du réseau (par exemple, les systèmes de micro-stockage sur balcon alimentent le réseau en électricité diurne excédentaire et en tirent la nuit).
- Hors réseau : Pendant les pannes de courant, le système fonctionne de manière indépendante en utilisant des batteries solaires sans alimentation du réseau (comme les « charges hors réseau » dans les systèmes de stockage photovoltaïques résidentiels où les réfrigérateurs et les lumières continuent de fonctionner).

Segments de clientèle principaux

1. Ménages ordinaires
Le groupe de clients le plus important, principalement dans les pays où les prix de l'électricité sont élevés et où le soleil est abondant. Leur principal besoin est de réduire leurs factures d’électricité, certains cherchant à atteindre l’autosuffisance énergétique.

2. Propriétaires de petites fermes/plantations
Au-delà des besoins des ménages, ils doivent alimenter les pompes d’irrigation, les équipements de serre et les charges agricoles, nécessitant souvent plusieurs onduleurs et systèmes de stockage.

3.  Promoteurs immobiliers/HOA
Sur certains marchés européens et américains, les promoteurs proposent le photovoltaïque résidentiel comme fonctionnalité premium pour augmenter la valeur des propriétés ; Les HOA installent des systèmes photovoltaïques sur balcon dans les immeubles d’habitation pour attirer les locataires.

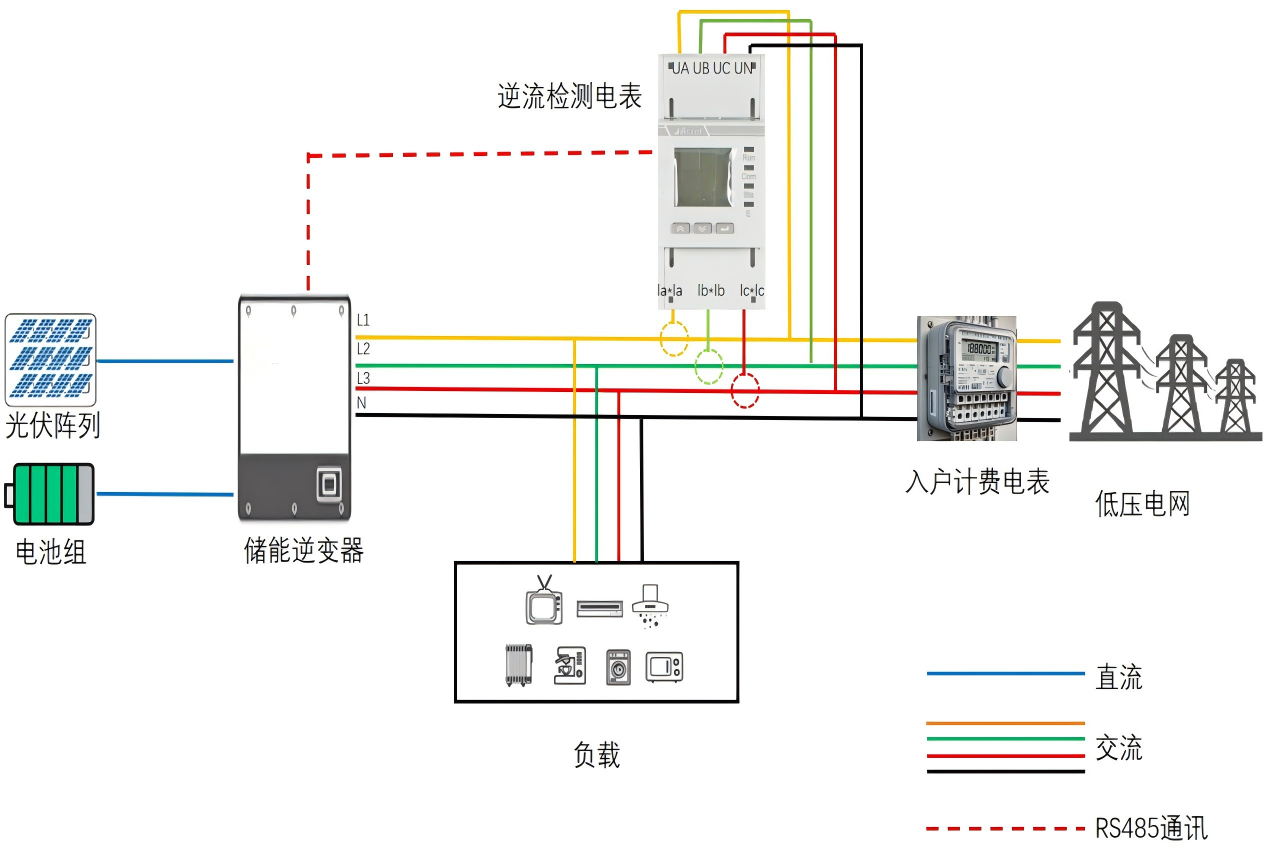

Le rôle de l'Acrel Energy Meter dans les systèmes photovoltaïques résidentiels est la surveillance anti-reflux, surveillant principalement les conditions de courant/puissance au point de connexion au réseau.

Principaux défis auxquels est confronté le photovoltaïque résidentiel

1. Faible efficacité de génération et retour sur investissement incertain
Le photovoltaïque résidentiel subit souvent des pertes d’efficacité dues à l’ombrage ou aux pannes de l’onduleur, les utilisateurs étant incapables de calculer avec précision les volumes de production et les avantages en termes de coûts.

Les dispositifs de surveillance peuvent suivre la production en temps réel par chaîne photovoltaïque et par interaction avec le réseau. La fonction double boucle de l'ADL200M/400M fait la distinction entre l'alimentation photovoltaïque directe et les données de charge/décharge de stockage, aidant ainsi les utilisateurs à identifier les composants sous-performants ou les équipements défectueux tout en calculant avec précision les revenus des tarifs de rachat pour éviter toute perte de bénéfices.

2.  Mauvaise conformité du réseau et risque de pénalités (surveillance anti-reflux)
De nombreuses régions comme l’Europe et l’Amérique imposent une surveillance anti-reflux, les violations entraînant de lourdes amendes.

Risques de flux de puissance inversé :

Surcharge du réseau local : Plusieurs utilisateurs réinjectant simultanément de l'énergie peuvent provoquer une panne des transformateurs et des lignes de distribution. surcharge et surchauffe , accélérant le vieillissement ou les dommages.

Excursions de tension et dégradation de la qualité de l’énergie : Réseau local augmentation de tension le dépassement des plages nominales (par exemple, 230 V ± 10 %) peut endommager les appareils des voisins et introduire pollution harmonique .

Effet d'îlotage : Si le réseau tombe en panne mais que le système photovoltaïque/de stockage d'un utilisateur continue de fonctionner et d'alimenter les lignes locales, cela met en danger la vie du personnel de maintenance.

L'ADL200W/400W surveille le courant de connexion au réseau en temps réel, permettant une limitation rapide du courant en coordination avec les onduleurs pour garantir la conformité du réseau.

3. Coûts O&M élevés et diagnostic de panne difficile Les sites photovoltaïques résidentiels dispersés rendent les inspections manuelles coûteuses avec une détection tardive des défauts.

Les ADL200W/ADL400W prennent en charge le téléchargement de données à distance via WiFi, permettant aux utilisateurs et au personnel O&M de surveiller l'état du système en temps réel via des applications ou des plateformes mobiles. Des alertes automatiques en cas d'écarts anormaux de tension ou de mesure permettent une localisation rapide des défauts, réduisant ainsi considérablement les coûts d'exploitation et de maintenance.

Solution d'acrel

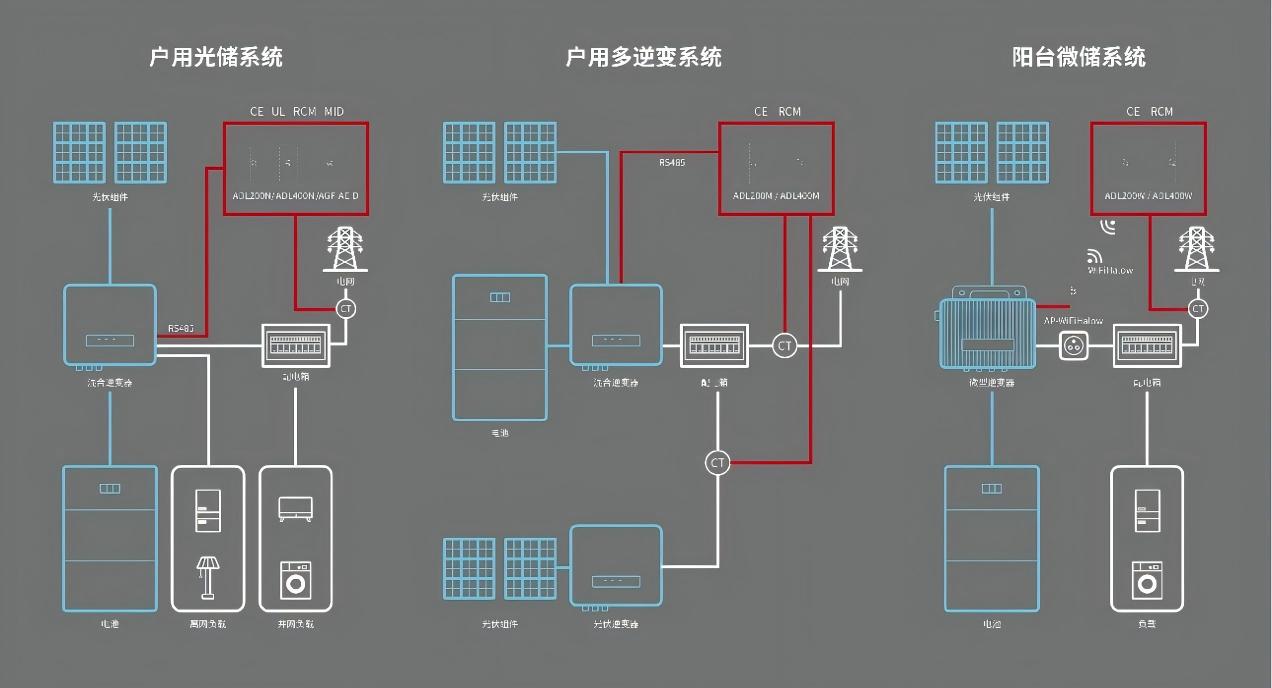

Système PV résidentiel : système PV/stockage de base, axé sur la surveillance anti-reflux et l'état des points de connexion au réseau.

Système domestique multi-onduleur : Dans le cadre d'un système PV/stockage de base, un système PV/stockage supplémentaire est installé ultérieurement pour créer une configuration multi-onduleurs. Les compteurs ADL interagissent avec l'onduleur hybride principal en surveillant la production photovoltaïque d'origine et le courant du point de connexion au réseau pour obtenir une fonctionnalité de surveillance anti-reflux.

Système multi-onduleur résidentiel : Convient aux maisons dotées de panneaux photovoltaïques dispersés (toits multi-orientés, ombrage partiel) ou à plusieurs types de charges, en poursuivant « la maximisation de l'efficacité de la production au niveau du module ».

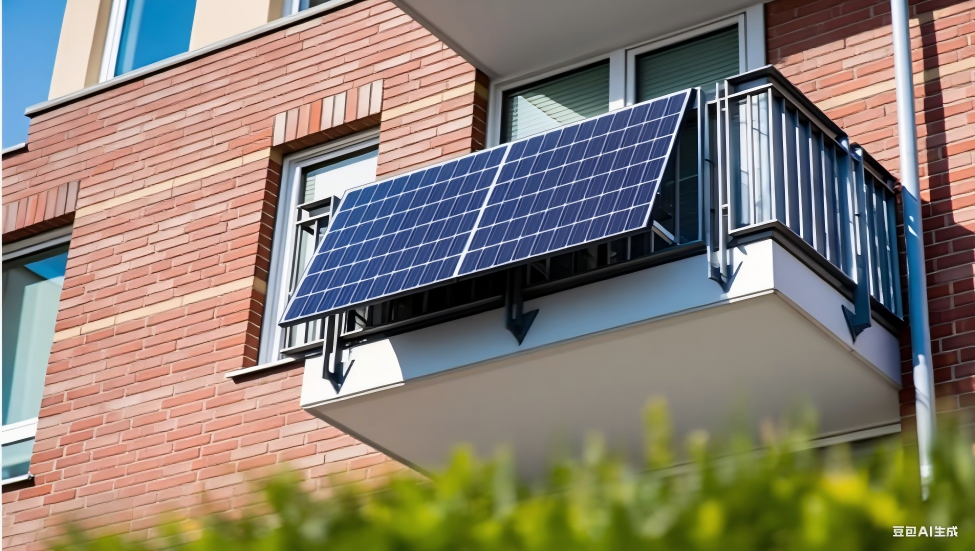

Système de micro-stockage pour balcon : Système PV/stockage simple nécessitant des dispositifs de surveillance sans fil pour la surveillance anti-reflux et l'état des points de connexion au réseau.

Solution d'acrel Advantages

1. Normes de mesure précises
-  En tant que base de calcul de la facturation ou des subventions, les compteurs de surveillance atteignent une précision de **classe 1** ou supérieure.
-  Prend en charge la mesure bidirectionnelle pour surveiller simultanément la production photovoltaïque, les achats de réseau et les volumes d'injection, répondant ainsi aux exigences des politiques de facturation nette.

2. Certifications de conformité obligatoires
-  Réussit les certifications obligatoires du marché local telles que UE **CE**, États-Unis **UL**, Australie **SAA** et Japon **JET**.

3. Options de communication adaptables
-  Prend en charge les protocoles courants : WiFi/Bluetooth pour les scénarios résidentiels (pratique pour la visualisation d'applications mobiles) ; RS485/Modbus pour les grands systèmes résidentiels ou multi-onduleurs permettant l'agrégation de données multi-appareils.

4. Forte adaptabilité environnementale
-  Les appareils de surveillance résidentiels sont généralement installés dans des panneaux de distribution, nécessitant une protection **IP20 ou supérieure** et une tolérance de température de fonctionnement de -20 °C à 60 °C pour résister aux variations de température de l'armoire extérieure.
