Qu'est-ce qu'un UPS ?

UPS (Uninterruptible Power Supply) est un dispositif d'alimentation de secours qui intègre des fonctions de conversion d'énergie, de stockage d'énergie et de contrôle - un système complet de protection de l'alimentation intégrant redresseurs, onduleurs, batteries, interrupteurs statiques et circuit de commande s.

Sa fonctionnalité principale comprend deux aspects clés :

Premièrement, lorsque l’alimentation électrique est normale, elle filtre les perturbations du réseau telles que les fluctuations de tension, les surtensions et les harmoniques, fournissant ainsi une énergie stable et propre aux charges.

Deuxièmement, en cas de panne de courant du secteur, il passe de manière transparente à l'énergie stockée sur batterie (temps de commutation de l'onduleur en ligne <10 ms) pour éviter que l'équipement de charge ne tombe en panne et que les données ne soient perdues.

Clarification critique : un onduleur ≠ juste une batterie ! La batterie n’est qu’un « composant de stockage d’énergie », chargé uniquement du stockage de l’énergie électrique. Un système UPS complet nécessite un fonctionnement coordonné des modules de base, y compris le redressement, l'inversion et la commutation, pour remplir sa mission de protection de l'alimentation.

Topologies UPS grand public et différences clés :

• UPS en ligne : alimente les charges en continu via l'onduleur avec un temps de transfert nul, offrant ainsi la meilleure qualité d'énergie. Idéal pour les applications critiques telles que le contrôle industriel, les installations médicales et les centres de données (scénarios cibles principaux).

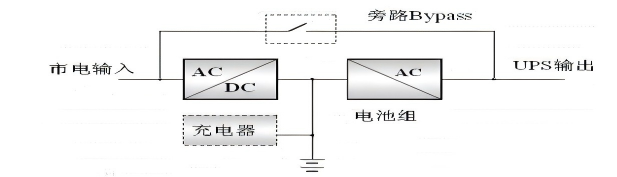

L'onduleur en ligne fournit une alimentation CA de charge via le circuit de l'onduleur, quel que soit l'état de la tension du réseau, gardant ainsi l'onduleur toujours opérationnel. En cas de panne, il convertit immédiatement l'énergie stockée de la batterie en courant alternatif pour la charge, permettant ainsi un transfert sans interruption.

• UPS de secours : fournit directement l'alimentation secteur dans des conditions normales, activant l'onduleur uniquement en cas de panne avec un temps de transfert de plusieurs dizaines de millisecondes. Convient aux charges non critiques comme les ordinateurs et les routeurs.

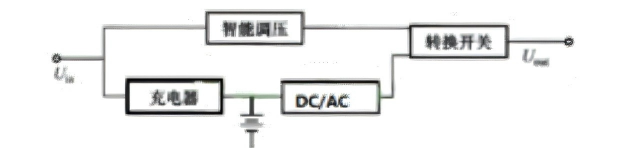

1. Chargeur : charge et charge la batterie pendant le fonctionnement normal du secteur.
2. Onduleur DC/AC : reste inactif lorsque le service public est présent ; pendant les pannes, convertit l'alimentation CC (de la batterie) en alimentation CA pour les charges, avec des formes d'onde de sortie comprenant une onde carrée, une onde quasi carrée ou une onde sinusoïdale.
3. Commutateur de transfert : connecte l'alimentation d'entrée aux charges pendant le fonctionnement normal ; déconnecte le service public et connecte l'onduleur pendant les pannes pour continuer à alimenter les charges.
4. Régulateur de tension automatique : régule et stabilise la tension de sortie lorsque le secteur est présent.

• UPS interactif en ligne : assure une régulation de tension partielle avec un temps de transfert entre les types en ligne et en veille. Convient aux petits environnements de bureau.

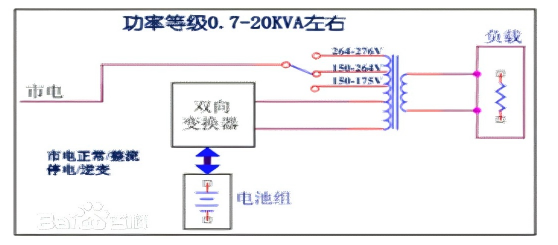

Pendant le fonctionnement normal du service public, il fournit une alimentation électrique améliorée aux charges grâce à une régulation intelligente du transformateur à changement de prise, tandis que l'onduleur fonctionne en mode inverse pour charger la batterie. Pendant les pannes, les charges sont entièrement alimentées par l’énergie de la batterie via l’onduleur. Ce convertisseur bidirectionnel fonctionne à la fois comme onduleur et chargeur.

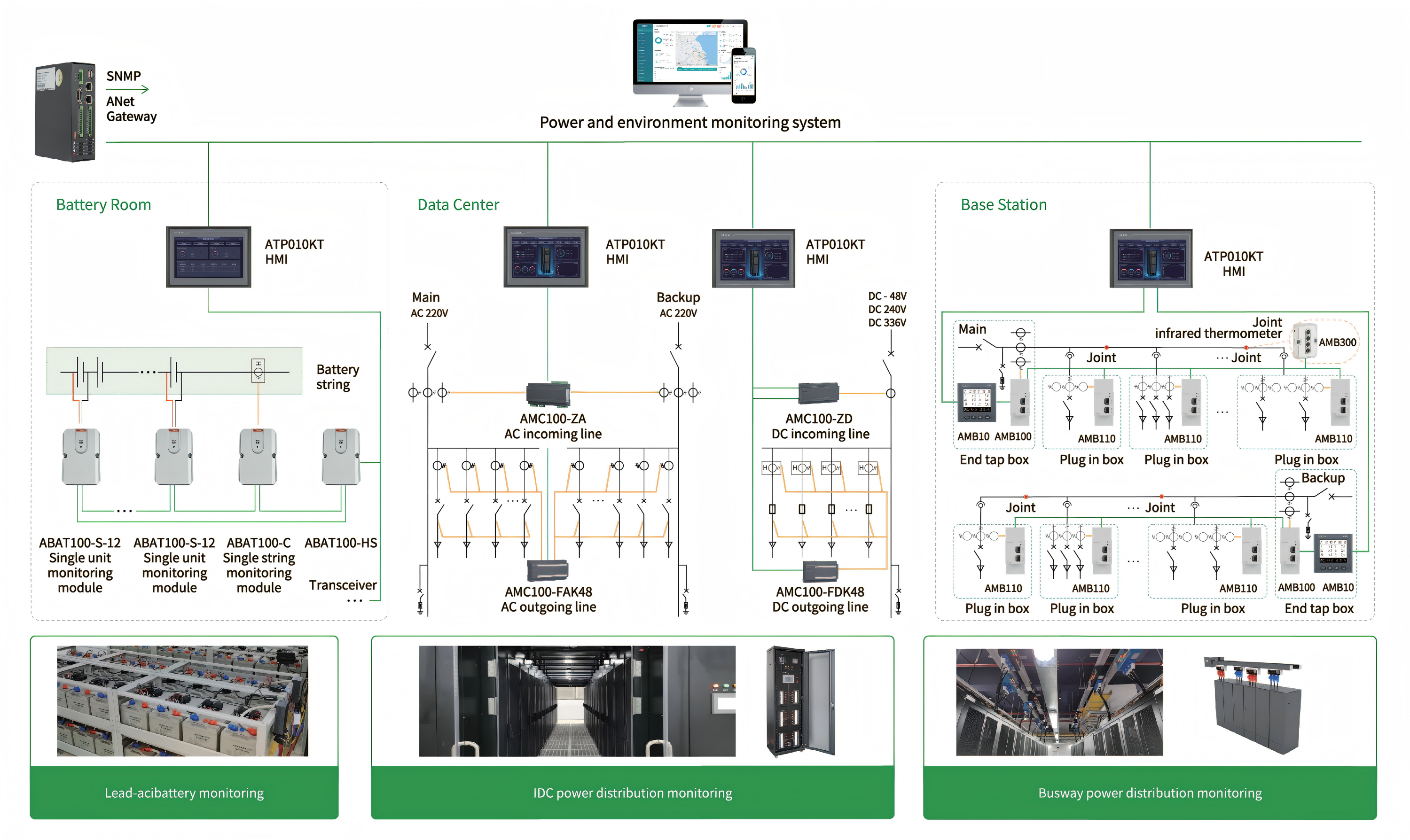

Solutions Acrel :

Surveillance de la batterie

• Surveillance en ligne 24h/24 et 7j/7 pour une détection précoce des cellules dont les performances sont dégradées
• Trois plages de tension disponibles : configurations 2 V, 6 V et 12 V pour s'adapter à la plupart des types de batteries
• Surveillance par cellule de la tension, de la résistance interne et de la température de l'électrode négative
• Installation plug-and-play : un câblage simple pôle à pôle ne nécessite aucune formation spécialisée

• Surveillance en ligne 24h/24 et 7j/7 du courant de charge/décharge et de la température ambiante
• Dispose d'une isolation optique et d'une prise en charge du protocole MODBUS pour une intégration transparente avec des systèmes de surveillance tiers
• Offre une fiabilité élevée et des performances stables
