Comment choisir la bonne méthode d’installation du compteur ?

Un guide de sélection sur rail DIN/montage sur panneau

Introduction :

Dans la conception de la distribution d'énergie, l'adaptation de la consommation d'énergie, le stockage d'énergie photovoltaïque et les projets de compteurs secondaires de bâtiments, de nombreuses erreurs de sélection proviennent du choix d'une mauvaise méthode d'installation ! Espace d'armoire insuffisant, impossibilité de percer des trous, absence de mur de montage disponible sur site et maintenance post-installation difficile : au mieux, cela conduit à des retouches et à des rectifications ; au pire, cela compromet l’acceptation du projet.

Les compteurs intelligents Acrel sont divisés en deux types d'installation courants : rail DIN et montage sur panneau, en fonction des conditions de construction sur site, de la structure de l'armoire et de l'environnement d'installation. Cet article guide les professionnels de l'ingénierie à travers une sélection précise parmi cinq dimensions : caractéristiques d'installation, scénarios applicables, principaux avantages, modèles correspondants et pièges courants à éviter, couvrant 99 % des projets de distribution d'énergie industriels et commerciaux.

I. Compteurs sur rail DIN | Meilleur choix pour une installation dense dans une armoire, polyvalence maximale

Compteurs sur rail DIN sont actuellement le type le plus largement utilisé et le plus adaptable dans les projets de distribution d'énergie, de nouvelles énergies et de surveillance de l'énergie. Ils adoptent la norme nationale d'installation par encliquetage sur rail DIN 35 mm, ne nécessitant aucun perçage dans l'armoire, avec un montage et un démontage extrêmement simples.

Caractéristiques d'installation

Directement clipsé sur des rails standard à l'intérieur des boîtes de distribution, des armoires de commande et des boîtiers de combinaison. Compact et léger, avec une conception modulaire qui prend en charge un agencement dense de plusieurs unités. L'ajout, le remplacement ou l'extension ultérieure d'unités ne nécessitent aucune modification de la structure de l'armoire, garantissant ainsi une efficacité de construction et de maintenance extrêmement élevée.

Compteurs monophasés sur rail DIN (série ADL200)

Conçu pour les réseaux basse tension CA monophasés, mesurant la tension, le courant, la puissance et l'énergie active. Prend en charge la connexion directe jusqu'à 80 A, avec communication RS485 en option (protocole Modbus-RTU). Idéal pour le sous-compteur d'énergie des bâtiments, la facturation des locataires commerciaux et la surveillance de la charge monophasée.

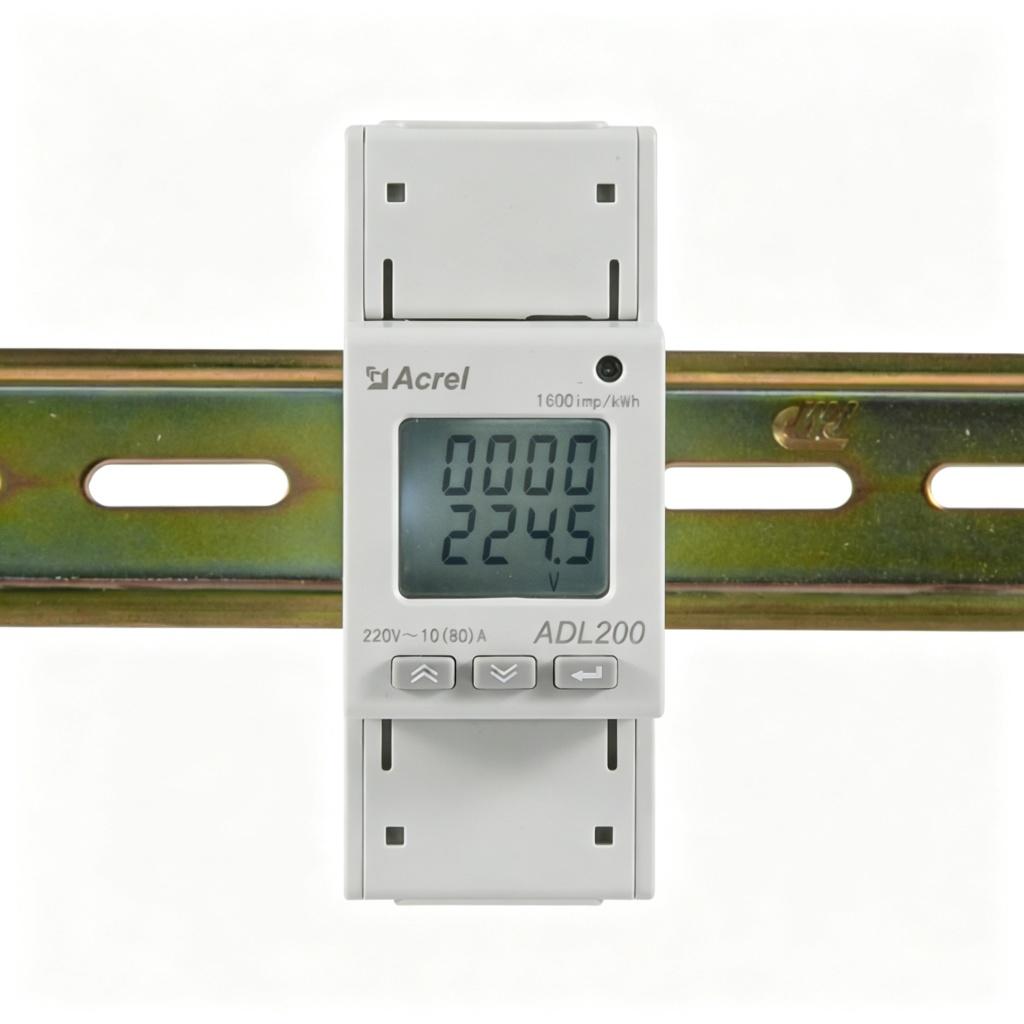

Figure : Compteur monophasé sur rail DIN (ADL200)

Compteurs triphasés sur rail DIN ( ADL400 / Série DTSD1352 )

Mesure complète des paramètres électriques triphasés, notamment la tension, le courant, la puissance, le facteur de puissance, la fréquence et l'énergie à quatre quadrants. Prend en charge la facturation multitarif avec jusqu'à 4 fuseaux horaires et 8 horaires. Comprend la détection des harmoniques 2e à 31e et l'analyse THD. Équipé d'une interface de communication RS485 pour l'intégration de SCADA et du système de gestion de l'énergie.

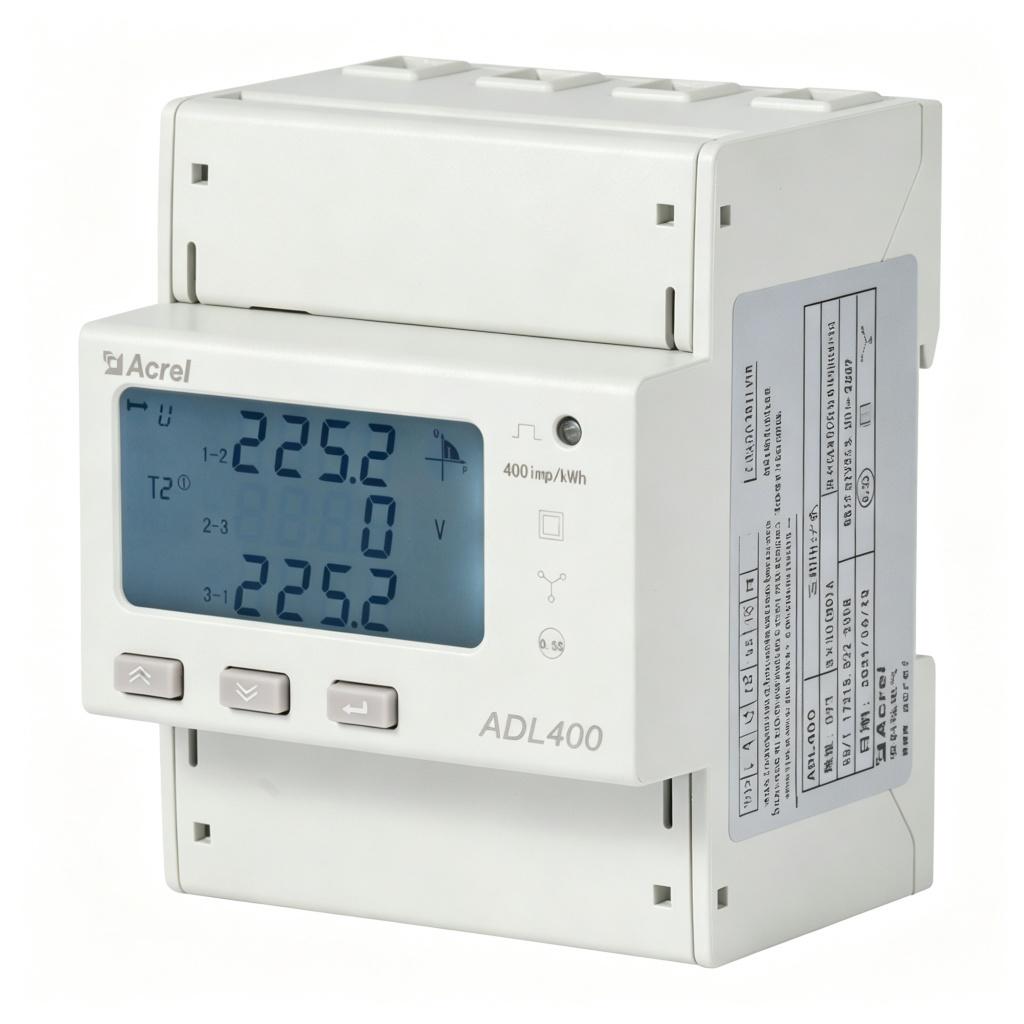

Figure : Compteur triphasé sur rail DIN (ADL400)

Compteurs CC sur rail DIN (série DJSF1352-RN)

Spécialement conçu pour les systèmes CC, mesurant la tension CC, le courant, la puissance et l'énergie directe/inverse. Prend en charge la collecte de courant de capteur shunt et Hall, avec une précision de classe 0,5 disponible. Double certification CE et UL pour la conformité à l'exportation. Parfaitement adapté aux stations de recharge de véhicules électriques, aux systèmes de stockage d'énergie, aux stations de base de télécommunications et aux panneaux de distribution d'énergie CC. Dispose d'une communication RS485 avec prise en charge des protocoles Modbus et DL/T645, ainsi que de fonctions de gel des données et d'enregistrement des événements.

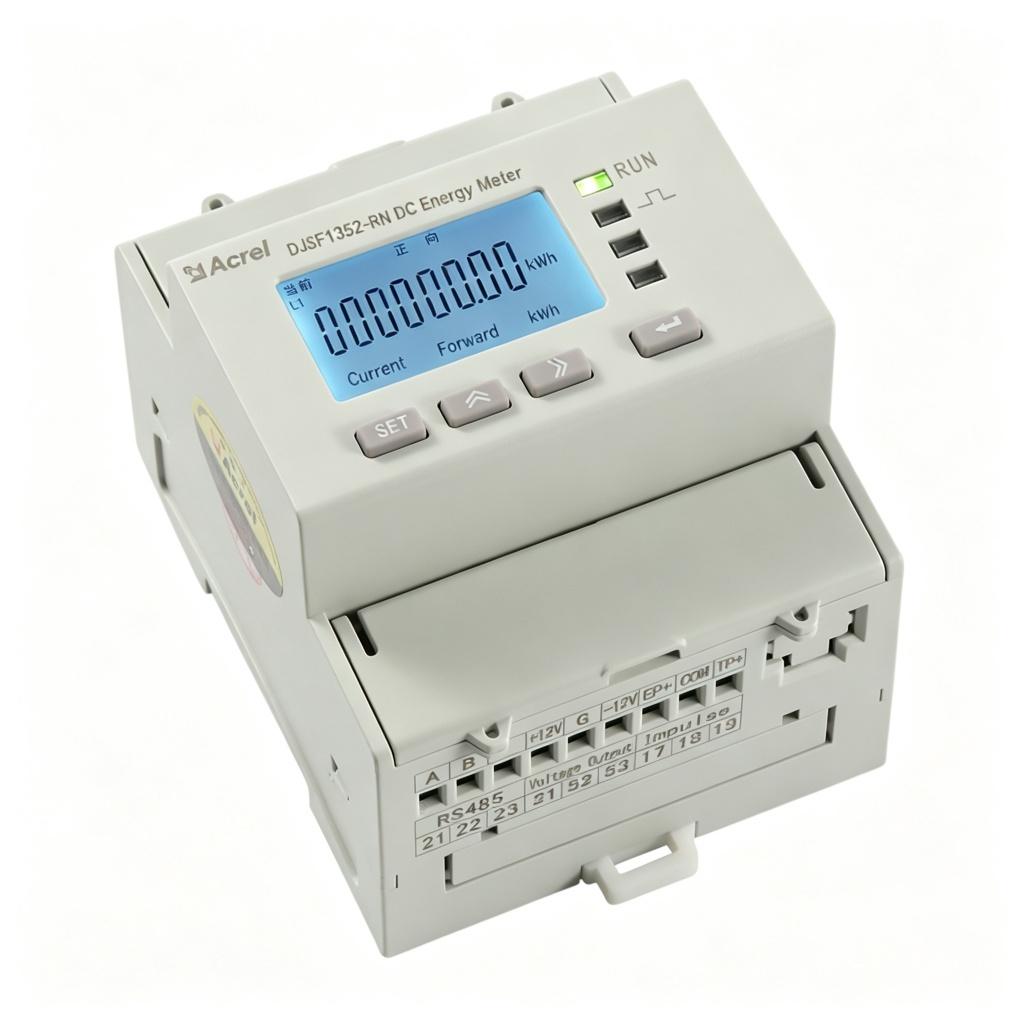

Figure : Compteur CC sur rail DIN (DJSF1352-RN)

Compteurs d'énergie multicircuits sur rail DIN (ADF400L /Série ADW2xx)

Un compteur remplace plusieurs compteurs traditionnels — prend en charge jusqu'à 12 circuits triphasés ou 36 circuits monophasés avec mesure complète des paramètres électriques par canal. Conception modulaire avec TC externes, permettant un comptage centralisé et un déploiement dense dans les boîtes de distribution, les armoires de tête de colonne et les sous-stations de type boîte. Comprend des statistiques énergétiques multitarifs, une mesure de la demande et un enregistrement des événements. Équipé de deux ports de communication Ethernet et RS485 pour une intégration efficace des données.

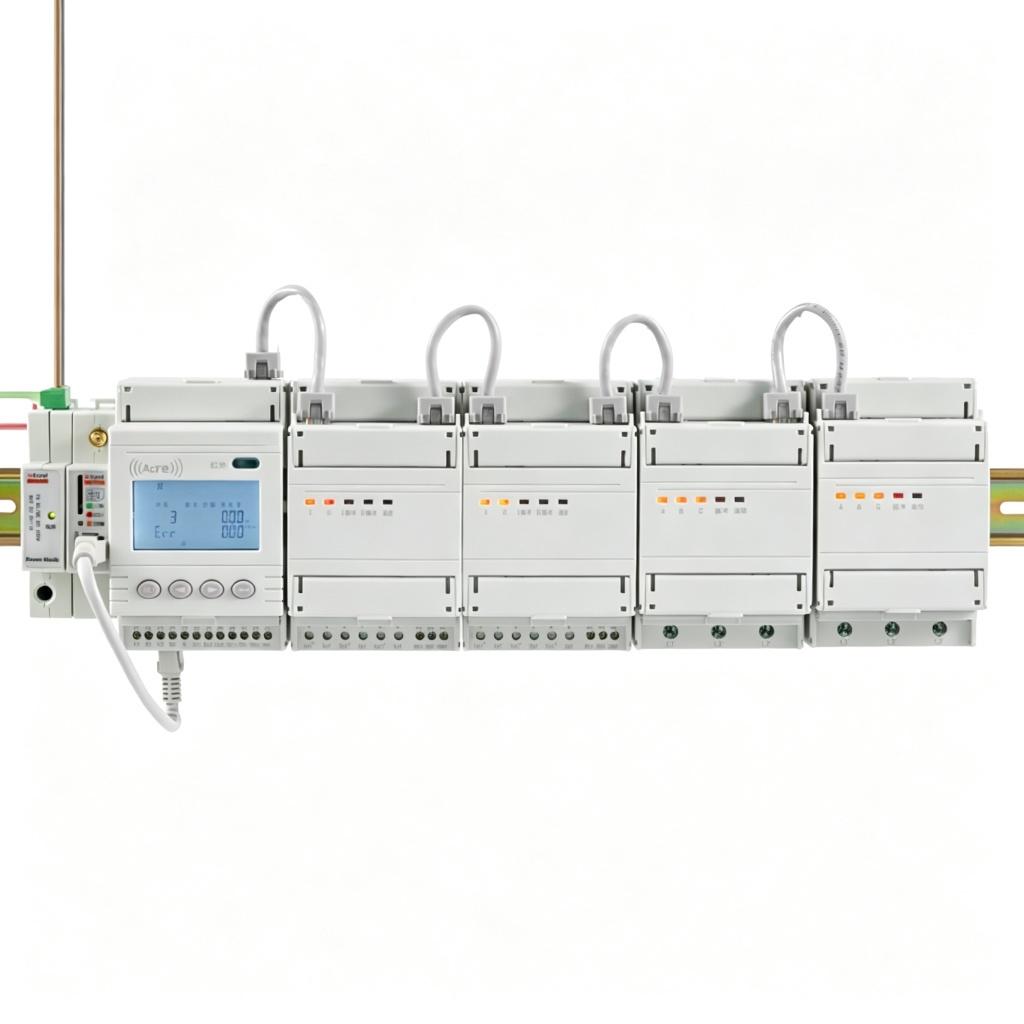

Figure : Compteur d'énergie multicircuit sur rail DIN (ADF400L)

II. Compteurs à montage sur panneau | Surveillance visuelle des appareillages de commutation, standard pour les projets haut de gamme

Les compteurs à montage sur panneau, également appelés compteurs à panneau avant ou encastrés, nécessitent une découpe précise des trous sur le panneau de l'armoire. Le corps du compteur est intégré à l’intérieur de l’armoire avec l’écran exposé à l’extérieur. Ils constituent le choix courant pour les appareillages haute et basse tension et les équipements de commande centrale, alliant esthétique et surveillance haute performance.

Caractéristiques d'installation

Des trous sont découpés dans l'armoire selon les dimensions du compteur pour une installation fixe affleurante. La surface du panneau est plate et uniforme, l'écran faisant directement face à l'opérateur, permettant une visualisation intuitive et en temps réel de la tension triphasée, du courant, de la puissance, de la qualité de l'énergie et d'autres données.

Compteurs à montage sur panneau de 72 mm (AMC72L / Série PZ72 / AEM72) — Découpe : 67 × 67 mm

Conception de panneau compacte de 72 × 72 mm avec découpe d'armoire de 67 × 67 mm. Mesure la tension triphasée, le courant, la puissance active/réactive, le facteur de puissance, la fréquence et l'énergie des quatre quadrants. Prend en charge la facturation multitarif avec 4 fuseaux horaires. Comprend la mesure du THD harmonique du 2e au 31e, l'enregistrement des événements, la demande et les statistiques de valeur maximale/minimale. Équipé d'une communication RS485 (Modbus-RTU), ainsi que d'entrées numériques et de sorties relais en option pour la signalisation et le contrôle à distance. Idéal pour les appareils de commutation et les panneaux de distribution compacts où l'espace est limité.

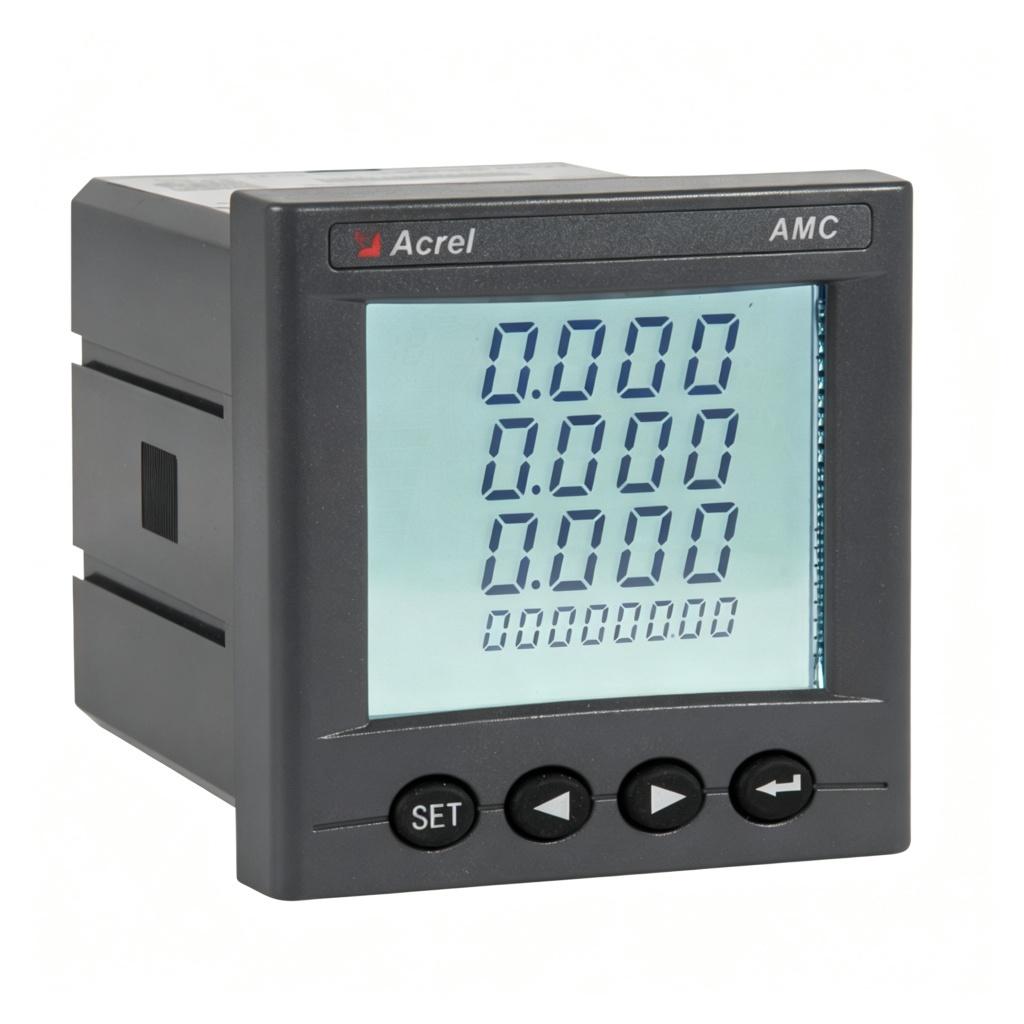

Figure : Compteur à montage sur panneau de 72 mm (AMC72L)

Compteurs à montage sur panneau de 96 mm (AMC96L / PZ96 / AEM96 / Série ACR) — Découpe : 88 × 88 mm

Conception de panneau de 96 × 96 mm avec découpe d'armoire de 88 × 88 mm — la série phare à montage sur panneau avec l'ensemble de fonctionnalités le plus complet. Fournit une mesure complète des paramètres électriques de haute précision, y compris une analyse détaillée de la qualité de l'énergie (harmoniques jusqu'au 63ème, déséquilibre tension/courant, scintillement). Prend en charge la gestion de l’énergie multi-tarifs avec jusqu’à 12 mois d’enregistrement des données historiques. Dispose de plusieurs options d'E/S (entrées numériques, sorties relais, sorties analogiques), d'une communication RS485 et d'une connectivité Ethernet en option. La série ACR ajoute des capacités avancées d'analyse de la puissance du réseau. Conçu pour les appareillages de commutation haut de gamme, les panneaux de distribution MT/BT et les applications critiques de surveillance de l'alimentation.

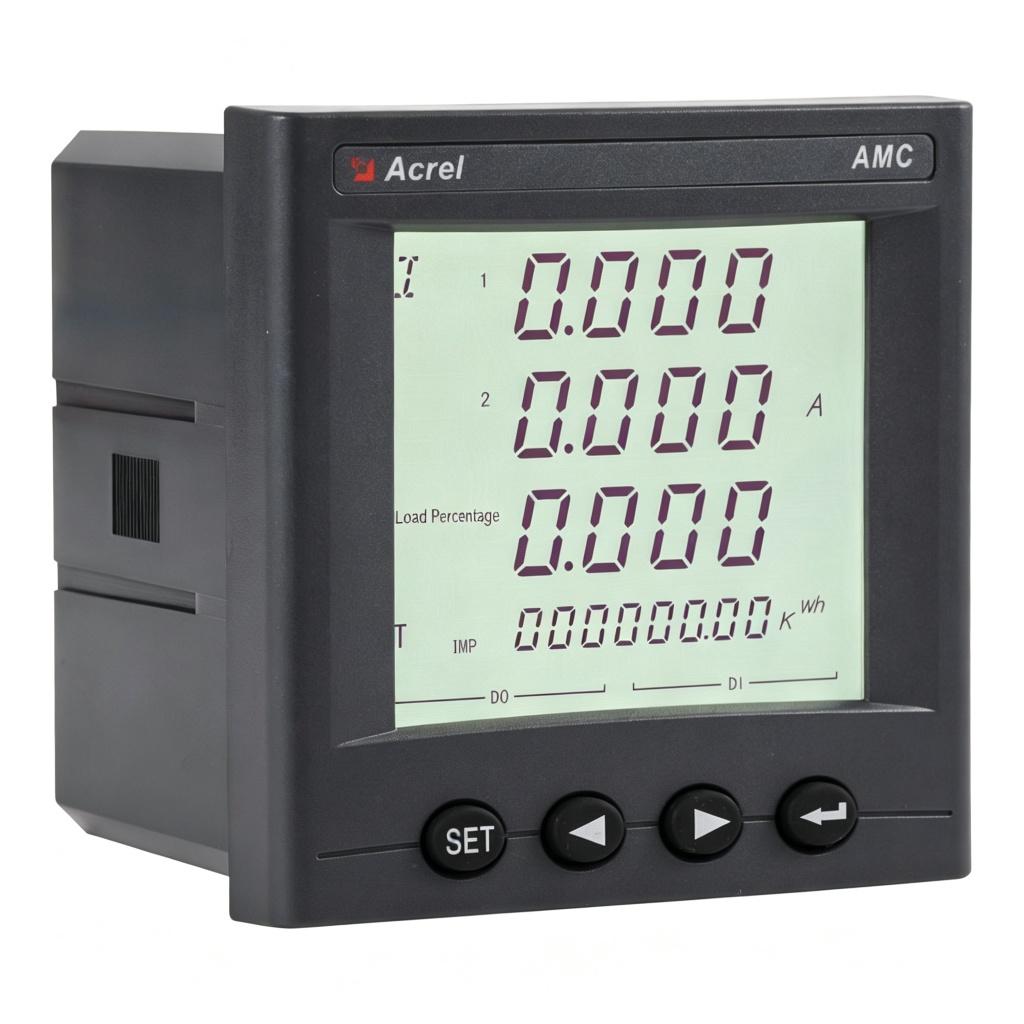

Figure : Compteur à montage sur panneau de 96 mm (AMC96L)

III. Résumé de la sélection rapide | Verrouillez le bon compteur en 30 secondes

Lors de la sélection d'un compteur, déterminez d'abord la méthode d'installation, puis les fonctions, les paramètres et les certifications ! Une sélection précise basée sur les conditions de l'armoire sur site, l'environnement d'installation et les normes du projet évite fondamentalement les problèmes tels que la reprise du perçage des trous, les limitations d'installation et les échecs d'acceptation.

(Remarque : certains contenus peuvent être générés par l'IA)
