Compteur d'énergie de surveillance de distribution d'énergie de précision AC pour centre de données

Ligne entrante AC du centre de données

Entrée triphasée indépendante à 2 canaux

2e-63e harmonique

8DI 4DO 1 Temp. et humidité

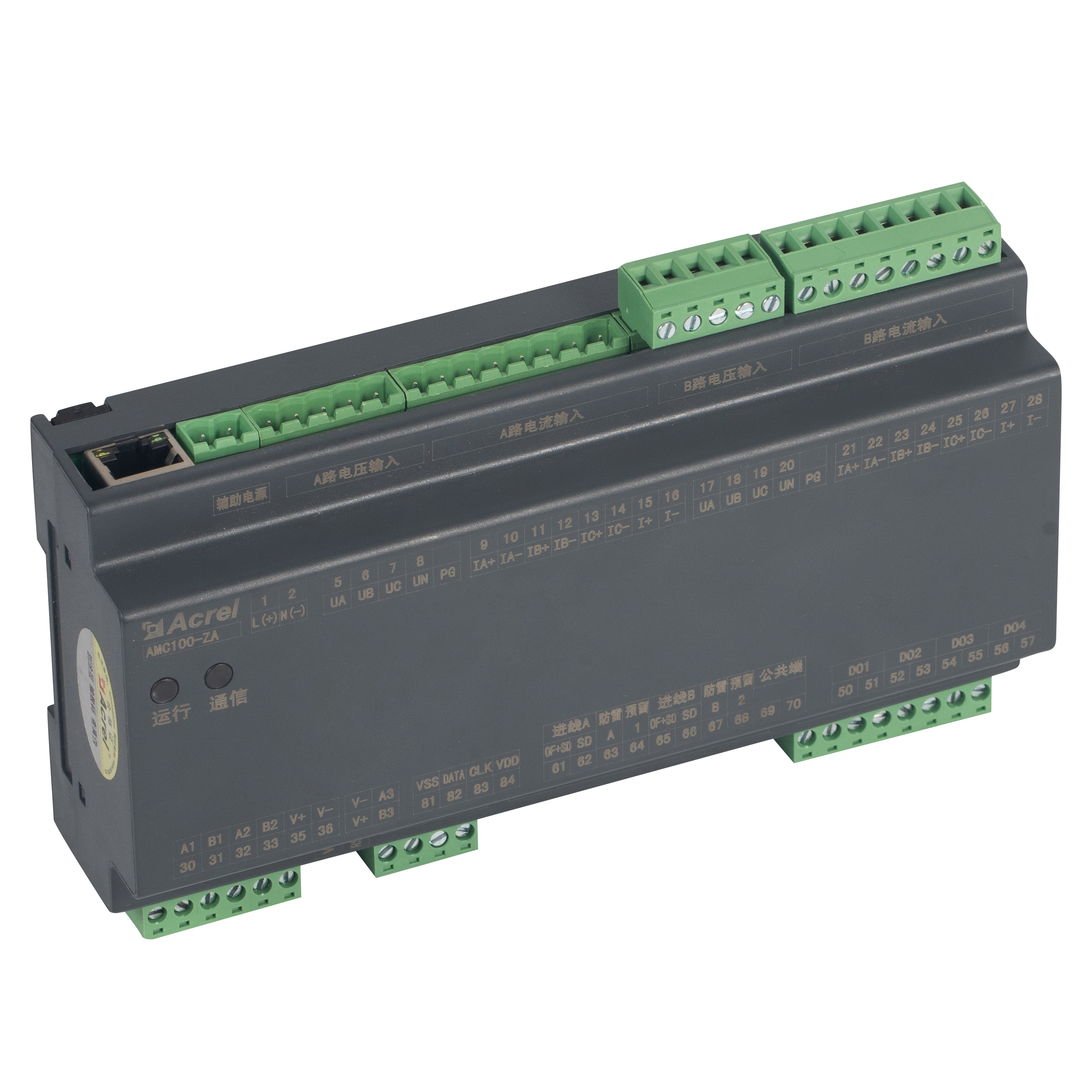

Communication Ethernet (en option)

Communication RS485 à 3 canaux

Envoyer une demete Contactez-nous

PRÉV: Compteur d'énergie AC à double circuit pour système hybride multi-onduleur
SUIVANT: Compteur d'énergie monophasé CA certifié MID avec CT externe

Décrire

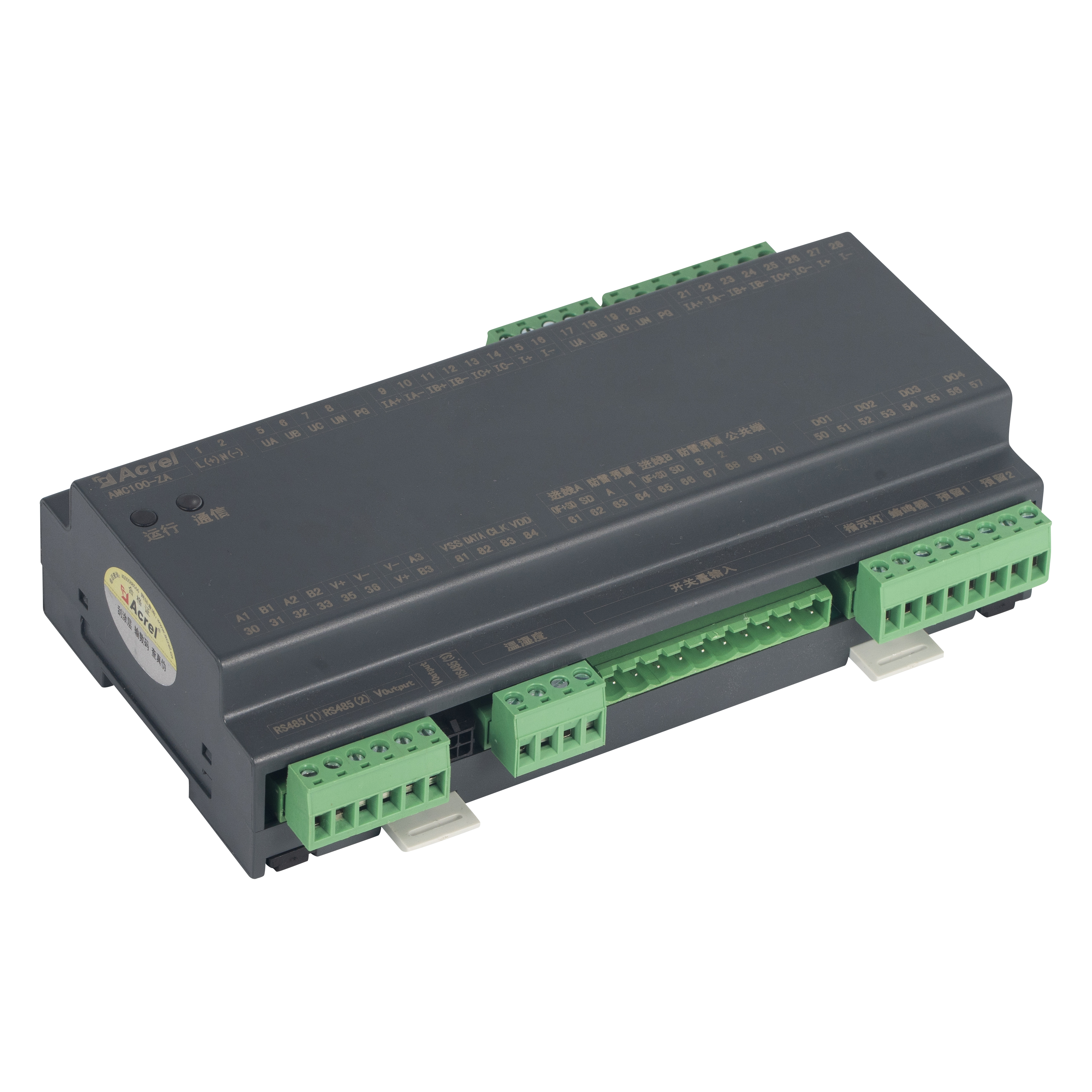

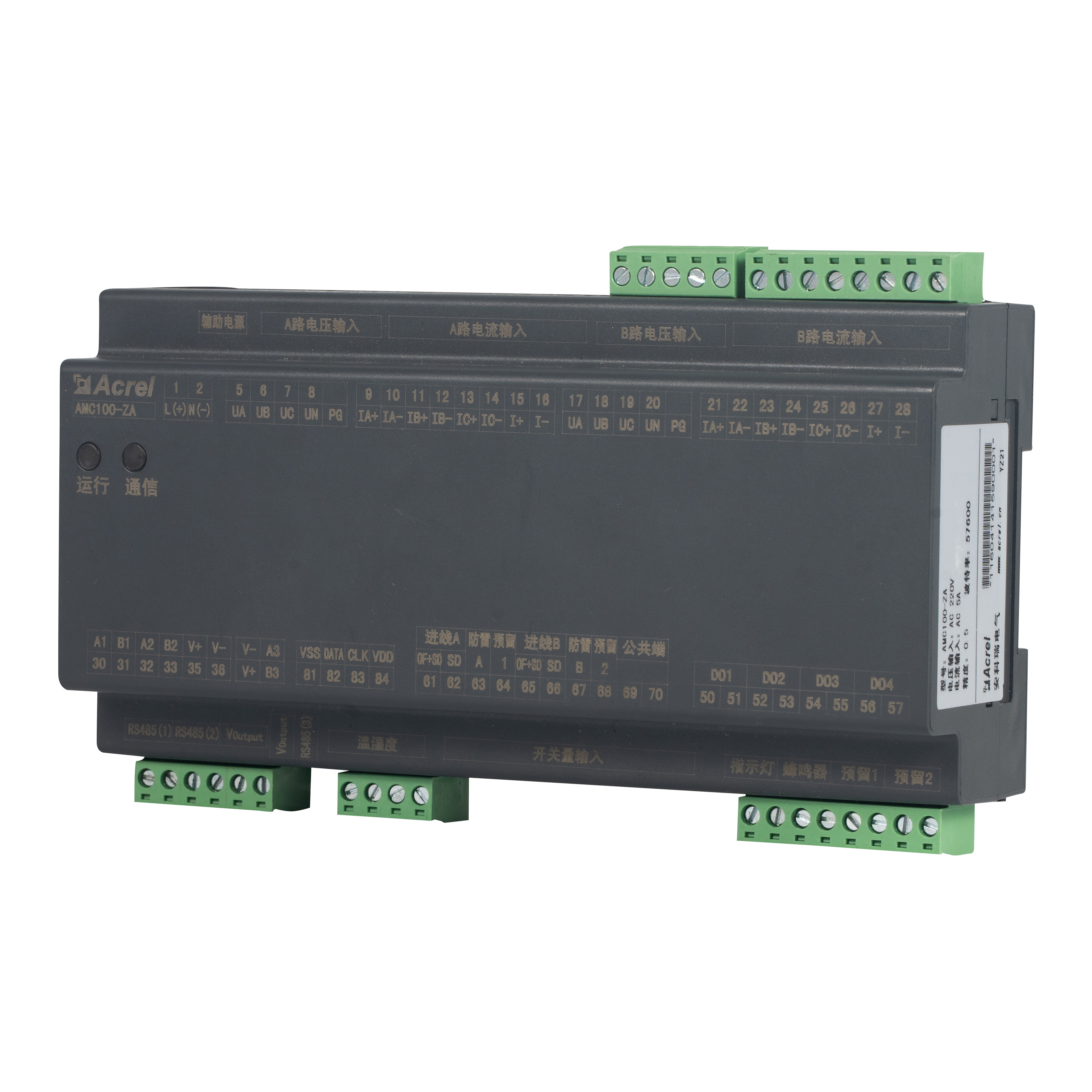

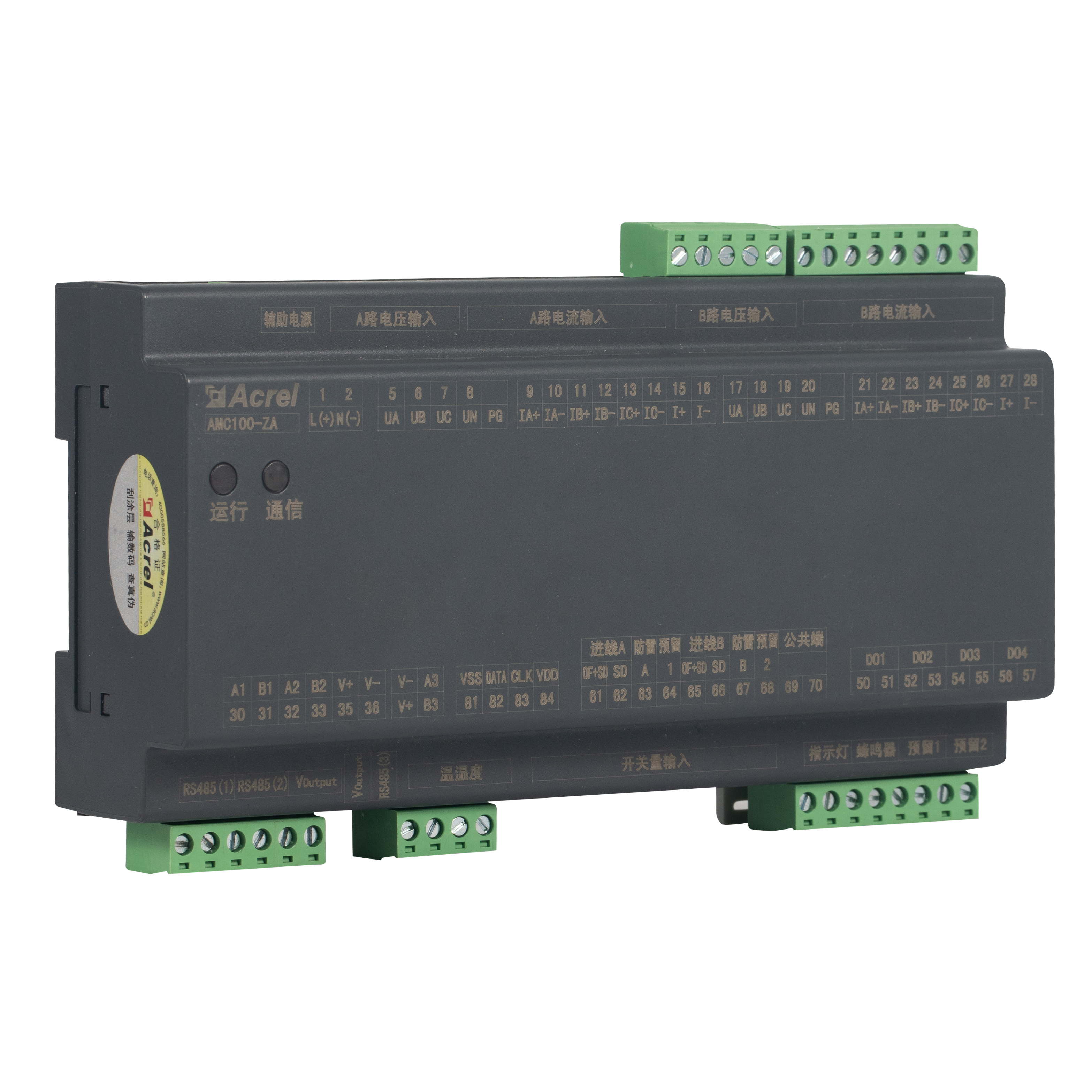

L'AMC100-ZA est l'unité de surveillance de précision de la distribution d'énergie CA sur rail DIN d'Acrel, conçue pour les racks de serveurs de centres de données. Il suit simultanément tous les paramètres électriques des doubles alimentations triphasées A B, 192 circuits sortants, 8 points d'état DI / 4 DO, 2 canaux de fuite, 1 capteur de température-humidité et 63 harmoniques. Trois ports RS485 Modbus-RTU permettent une intégration transparente BMS/DCIM. Un boîtier compact de 180 mm, une précision de ±0,5 %, des seuils d'alarme par canal et un avertissement sonore et lumineux instantané réduisent le gaspillage d'énergie et les temps d'arrêt, ce qui en fait le cœur évolutif des solutions de surveillance des barres omnibus CA ou des PDU des centres de données écologiques.

Spécifications

Modèle		AMC100-ZA
Paramètres de mesure		Tension, courant, fréquence, puissance active, puissance réactive, facteur de puissance, énergie active, énergie réactive, tension zéro à terre, courant de fuite et courant homopolaire, contenu harmonique total (THD), 2-63 harmoniques, déséquilibre de courant et de tension, température et humidité ambiantes
Tension du bus	Noté	220 VCA
	Plage de mesure	±20%
	Surcharge	Tension instantanée 2 fois/sec
Circuit entrant actuel	Noté	Secondaire 5A
	Gamme	0 ~ 6A
	Surcharge	En continu 1,2 fois, instantané 10 fois/sec
Température et humidité	Plage de température	-40 ℃ ~ 99 ℃
Température et humidité	Plage d'humidité	20 % ～ 90 %
Fréquence d'entrée		CA45~65Hz
Précision des mesures	Ligne entrante	Niveau de tension/courant 0,2, niveau de puissance active/énergie 0,5, niveau de puissance réactive/énergie 1
	Température	±1 ℃
	Humidité	±5%
Alimentation auxiliaire		AMC100-ZA : signal de prise de courant (≤15W) AMC100-ZA-P220 : alimentation indépendante 220 V AMC100-ZA-P24 : alimentation indépendante DC 12-24 V
Environnement	Température	Travail : -20℃~150℃ Stockage : -25℃~70℃
	Humidité	Humidité relative≤93%
	élévation	≤2500m
Sortie de commutation		4 canaux 3A 250VAC/3A 30VDC
Entrée de commutation		8 nœuds secs
Communications		1 RS485/Modbus-RTU isolé vers le système d'arrière-plan 1 RS485/Modbus-RTU vers écran tactile 1 module aval de connexion RS485/Modbus-RTU Fonction de communication Ethernet 1 canal en option

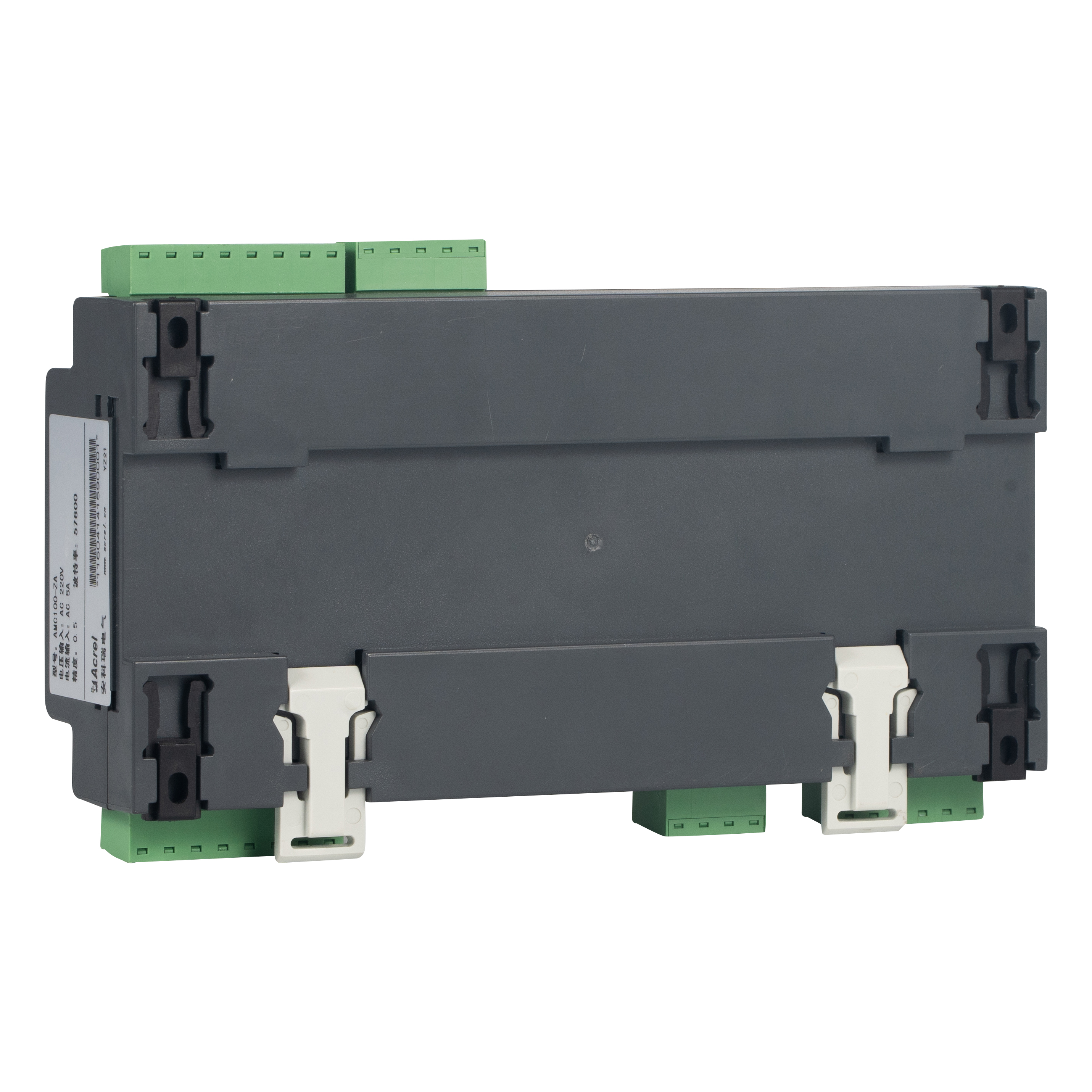

Méthode d'installation		Installation sur rail DIN35 mm ou sur plaque inférieure
Niveau de protection		IP20
Niveau de pollution		2
Sécurité	Isolation	La résistance d'isolation entre toutes les bornes et les parties conductrices de la coque n'est pas inférieure à 100 MΩ
Sécurité	Résister à la tension	Un signal de tension et de courant//un signal de tension et de courant B//une sortie de commutateur//un port de communication isolé//entre d'autres ports répondent à AC2kV 1min, l'entrée de commutateur et les autres ports doivent répondre à AC0,5kV 1min, le courant de fuite doit être inférieur à 2mA, pas de phénomène de panne ou de contournement.
Compatibilité électromagnétique	Interférence antistatique	Niveau 4
	Sursaut transitoire rapide anti-électrique	Niveau 3
	Interférence anti-surtension	Niveau 4
	Résistance au rayonnement des champs électromagnétiques radiofréquences	Niveau 3

Dimensions et schéma de câblage

Scénario d'application

Solution EMS pour centre de données
