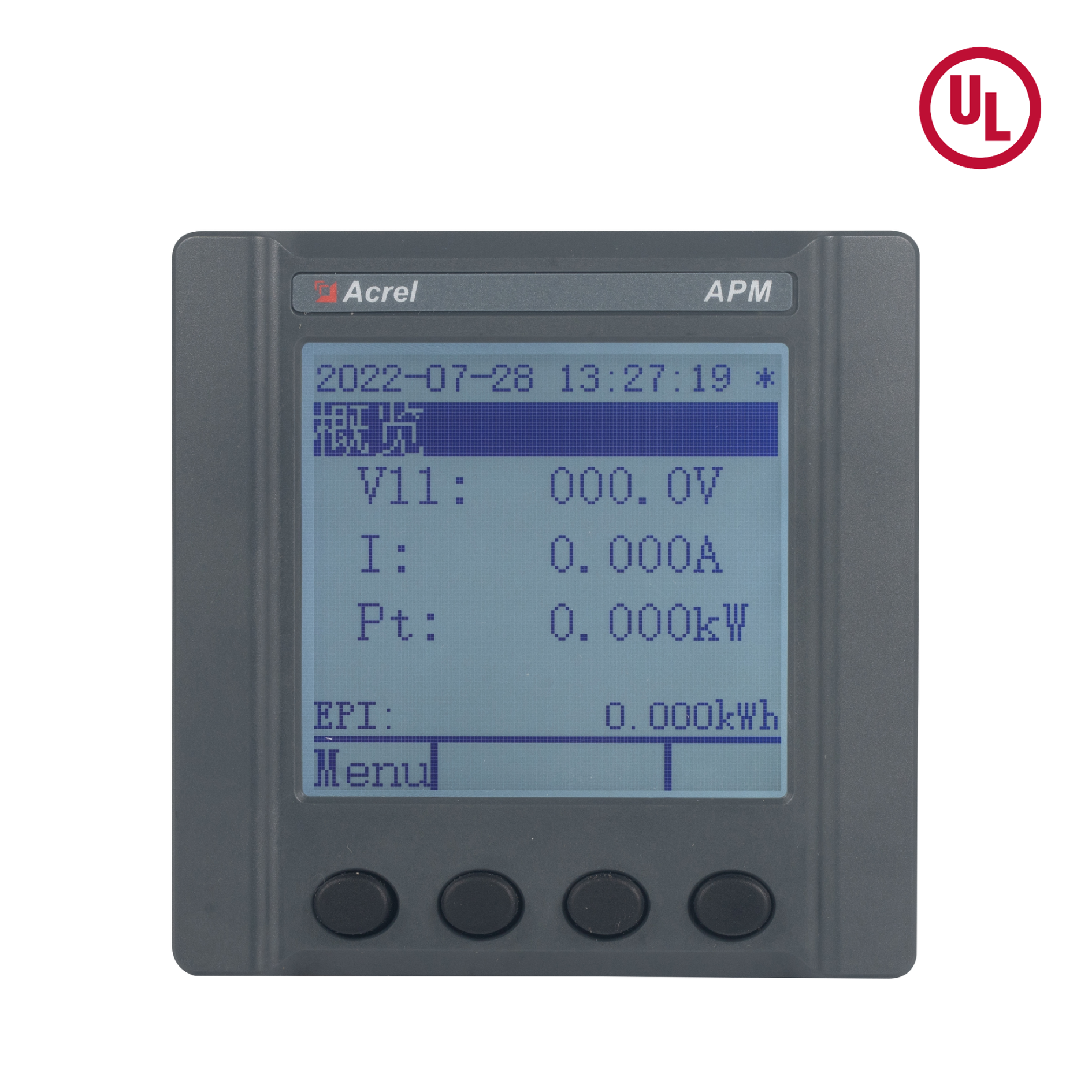

Certification UL
Mesure triphasée CA
Installation sur rail DIN ou sur panneau en option
4DI/2DO
2-63ème Harmonique
Communication RS485
Communication CE en option
+86-18702106858 / +86-21-69156352

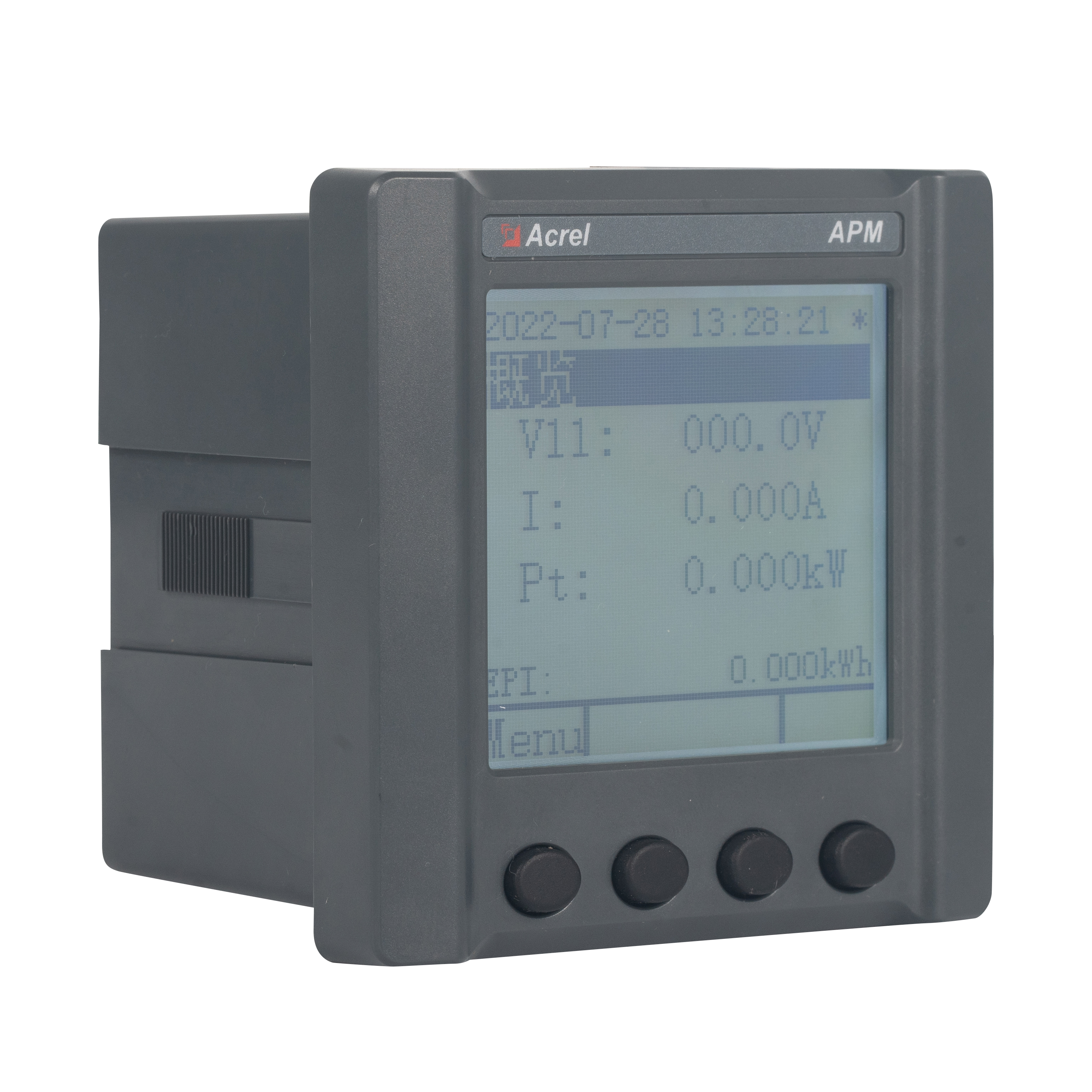

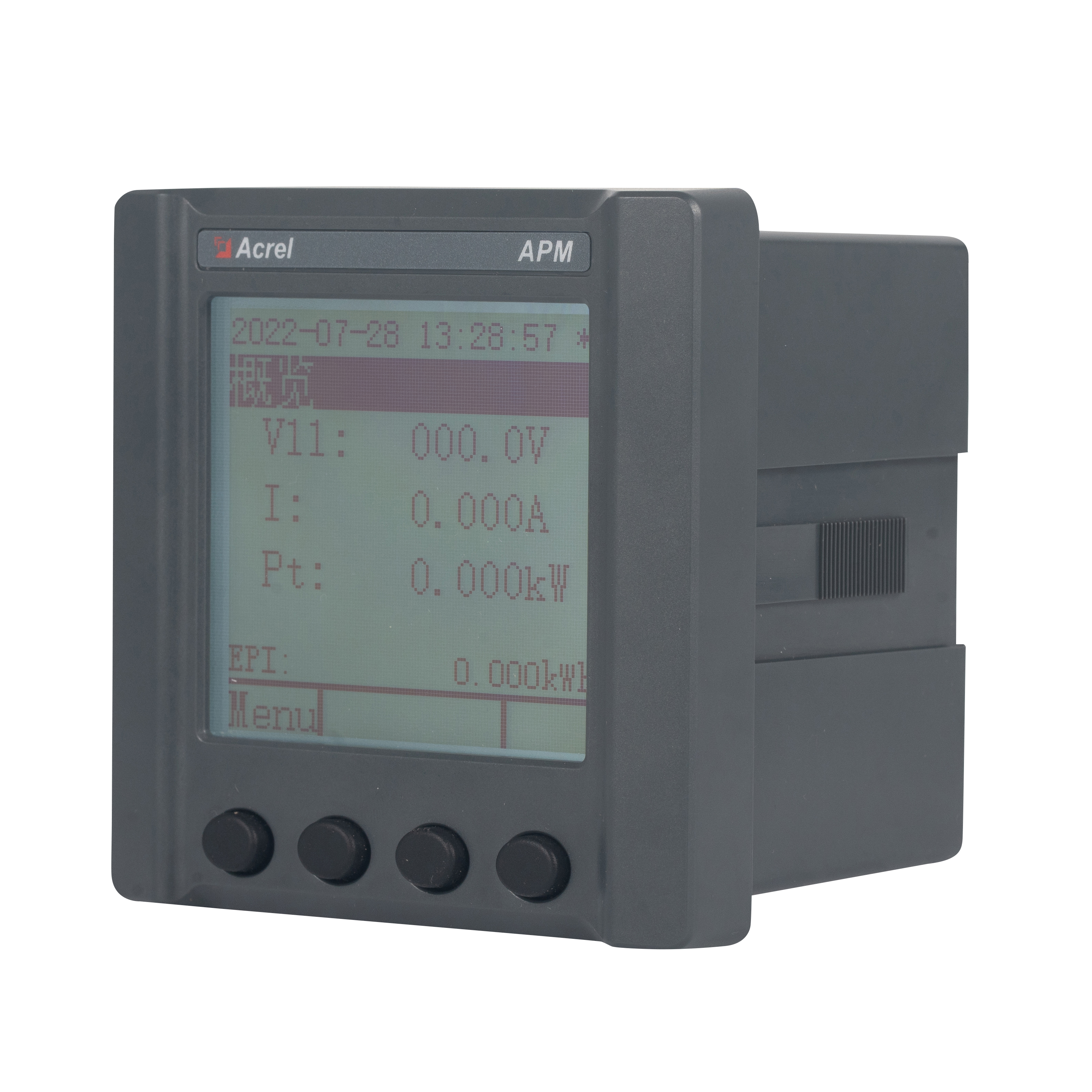

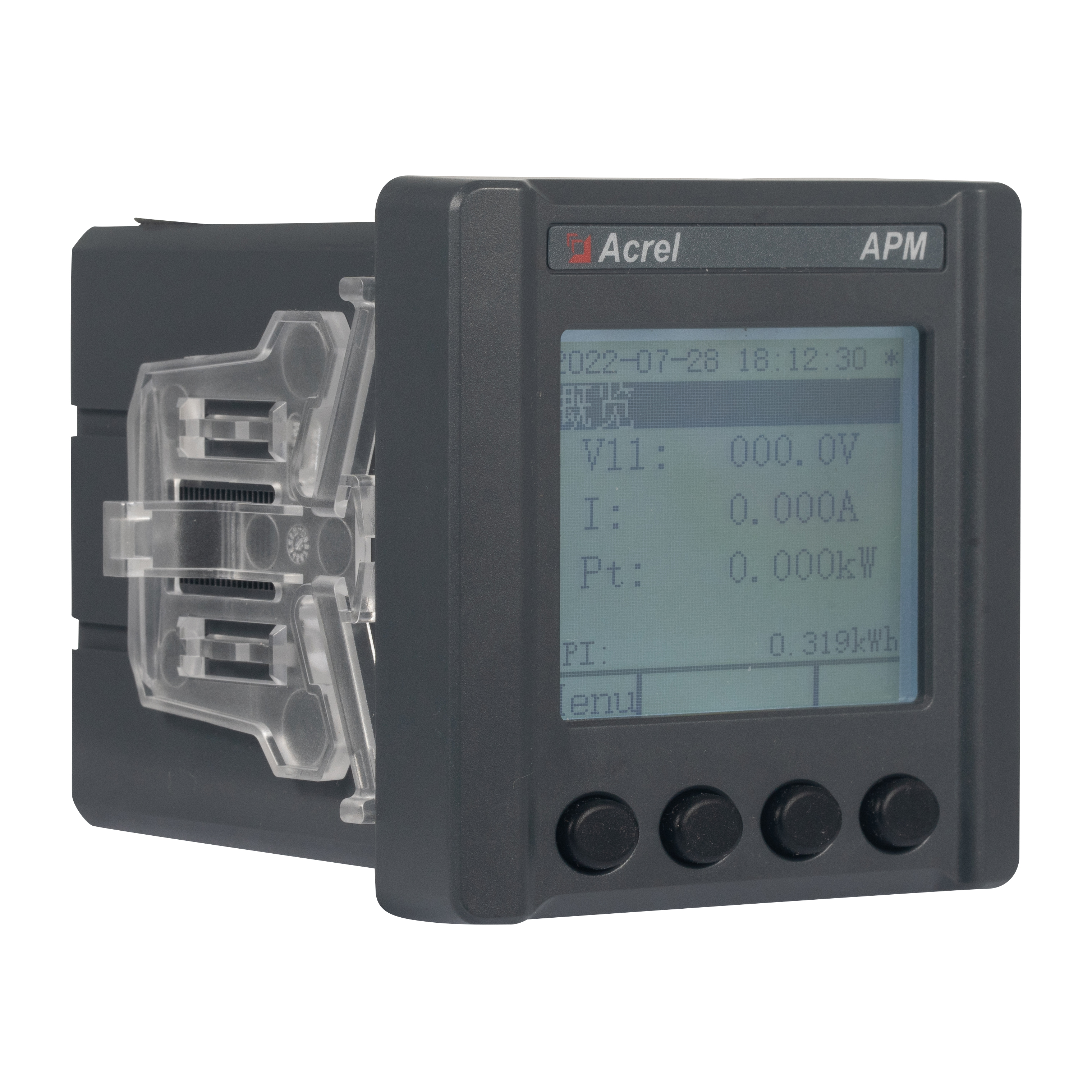

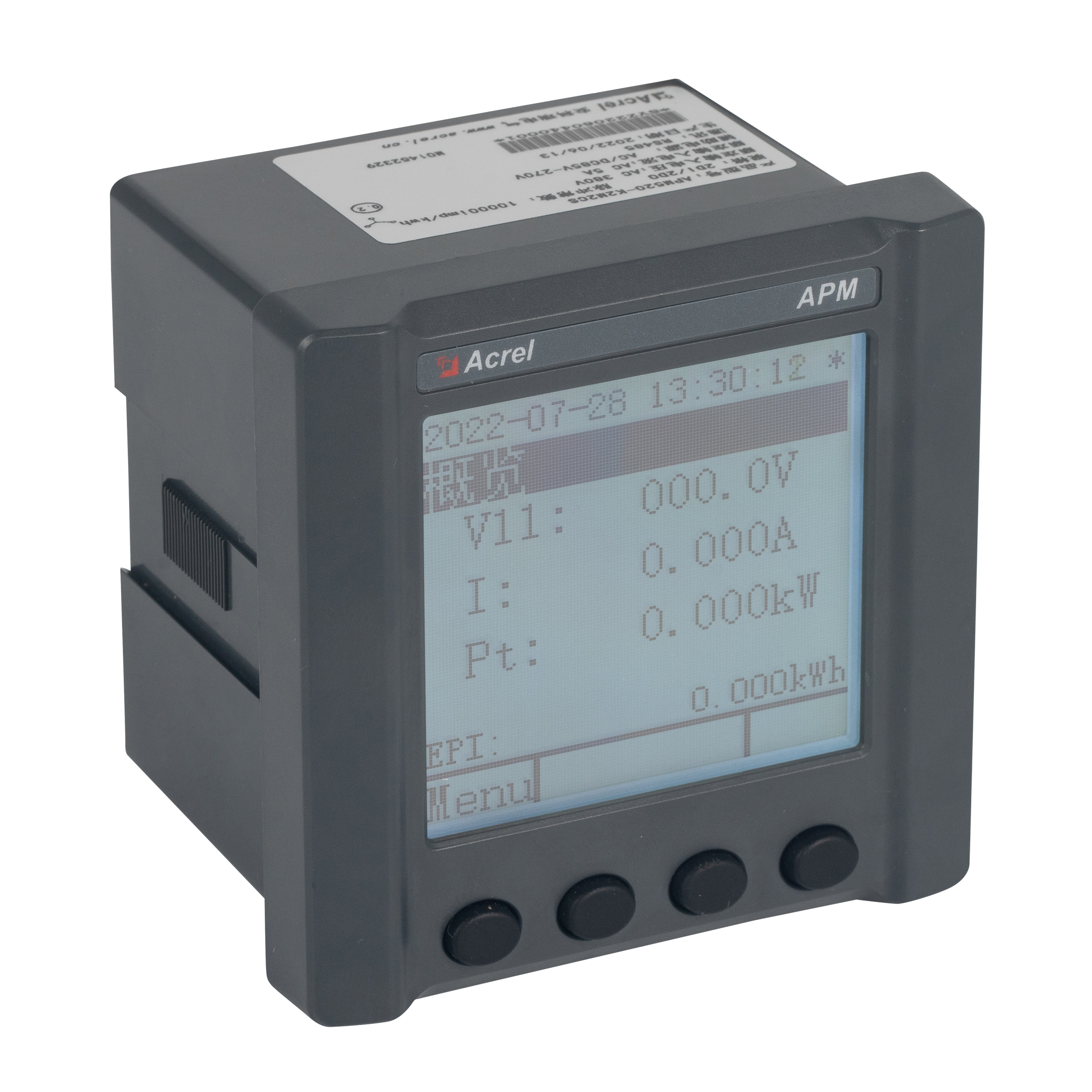

Le compteur d'énergie réseau APM521 (ci-après dénommé le compteur) est conçu selon les normes internationales CEI, avec une mesure complète de la quantité électrique, des statistiques énergétiques, une analyse de la qualité de l'énergie, des fonctions d'enregistrement des événements et des capacités de communication réseau. Il est principalement utilisé pour la surveillance complète de la qualité de l’alimentation électrique dans les réseaux électriques. Cette série de compteurs est équipée de modules DI/DO et de modules AO qui offrent une multitude de fonctions, permettant une mise en œuvre flexible de la mesure complète de la quantité électrique et de la surveillance des états de commutation dans les circuits électriques.
Fonctions :
| Paramètres mesurés | Mesure électrique totale |
| Énergie à quatre quadrants, énergie électrique réactive à quatre quadrants, électricité à phase divisée, énergie apparente, énergie à taux multiples | |
| Sortie d'impulsion | Puissance active totale, puissance réactive totale, sortie d'impulsion d'énergie électrique |
| Demande | Courant triphasé, puissance active, puissance réactive, puissance apparente demande en temps réel et demande maximale (y compris horodatage), demande maximale du mois dernier (y compris horodatage). |
| Statistiques de valeurs extrêmes | Courant, tension de ligne, tension de phase, puissance active, puissance réactive et autres paramètres électriques, valeurs extrêmes de ce mois et du mois dernier (y compris les horodatages) |
| Qualité de l'alimentation | Déséquilibre du courant, de la tension de ligne, de la tension de phase |
| Angle de phase de tension, angle de phase de courant | |
| Contenu harmonique total (impair, pair) de la tension et du courant | |
| Contenu harmonique de tension et de courant (2 à 63 fois) | |
| Coefficient de crête de tension | |
| Facteur de forme d'onde téléphonique | |
| Facteur K actuel | |
| Vecteur | |
| Forme d'onde de tension et de courant | |
| Tension fondamentale, courant et facteur de puissance | |
| Déviation de tension, déviation de fréquence | |
| Tension de séquence positive, tension de séquence négative, tension de séquence zéro | |
| Courant homopolaire, courant homopolaire, courant homopolaire | |
| Énergie électrique gelée | Énergie électrique gelée pendant 24 heures, énergie électrique gelée pendant 31 jours, énergie électrique gelée en décembre, énergie électrique gelée à temps régulier |
| Journalisation des événements | Enregistrements DIDO, qui peuvent enregistrer les 128 derniers enregistrements DID |
| Journalisation des alarmes | Les 128 derniers enregistrements d'alarme peuvent être enregistrés |
| Communications | Modbus - Protocole RTU, statut DL/T 645-2007 |
| Fonctionnalités facultatives | Entrée numérique 4 canaux et sortie numérique 2 canaux |
| 2 canaux de sortie analogique, 4-20 mA | |
| Étendez le deuxième canal de communication RS485 avec le protocole Modbus - RTU | |
| Développez la communication Ethernet avec le protocole MODBUS-TCP, protocole FTP |
| Article | Paramètres de performances | |||
| Tension | Tension nominale (UL, CE) | 66VAC L-N 115VAC L-L | ||
| 230VAC L-N 400VAC L-L | ||||
| 277VAC L-N 480VAC L-L | ||||
| 400VAC L-N 690VAC L-L | ||||
| Tension nominale （CPA） | 3P3L | 3P4L | ||
| 3x100V | 3x57,7/100V | |||
| 3x380V | 3x220/380V | |||
| 3x690V | 3x400/690V | |||
| Surcharge | 1,2 fois la note (en continu) | |||
| 2 fois la note pendant 1 seconde | ||||
| Consommation d'énergie | <1VA | |||
| Classe de précision | Erreur ±0,2 % | |||
| Actuel | Courant nominal (UL, CE) | 1A, 5A | ||
| Courant nominal （CPA） | 0,015-0,075（6）A（Énergie active） | |||
| 3X1(6)A (Énergie réactive) | ||||
| Surcharge | 1,2 fois la note (en continu) | |||
| 10 fois la note pendant 1 seconde | ||||
| Consommation d'énergie | <0,2VA | |||
| Classe de précision | Erreur ±0,2 % | |||
| Puissance | Puissance active, réactive, apparente, erreur ±0,2 % | |||
| Fréquence du réseau | UL、CE | 50 Hz/60 Hz, erreur ±0,2 % | ||
| CPA | 50 Hz, erreur ±0,2 % | |||
| Taux de réponse | ≤200 ms (tension, courant, puissance) | |||
| ≤1s (énergie électrique) | ||||
| Catégorie de mesure | 66ULN(＋20%) 115ULL(＋20%) CATⅢ | |||
| 230ULN(＋20%) 400ULL(＋20%) CATⅢ | ||||
| 277ULN(＋20%) 480ULL(＋20%) CATⅢ | ||||
| 400ULN(＋20%) 690ULL(＋20%) CATⅡ | ||||
| Comptage | Énergie électrique | Énergie active ：Classe D（0,2S） | ||
| Énergie réactive (précision de classe 2) | ||||
| Alimentation auxiliaire | CA/CC 85-300 V | |||
| Consommation d'énergie≤4W、10VA | ||||
| Compatibilité électromagnétique | Immunité aux décharges électrostatiques classe IV | |||
| Immunité aux transitoires électriques rapides, classe IV | ||||
| Immunité aux surtensions (chocs) Classe IV | ||||
| Sécurité | Puissance frequency withstand voltage | Entre communication et entrée de signal, AC4kV 1min | ||
| Résistance d'isolation | Bornes d'entrée et de sortie vers le boîtier >500 MΩ | |||
| Communications | Interface et protocole de communication | Interface RS485, protocole Modbus RTU | ||
| Communications address range | Modbus RTU : 1 ~ 247 ; | |||
| Débit en bauds | Prise en charge de 1 200 bps à 38 400 bps | |||
| Environnement | Température de fonctionnement | -40 ℃ ~ 70 ℃ | ||
| Température de stockage | -40 ℃ ~ 80 ℃ | |||
| Humidité relative | ≤95% (sans condensation) | |||
| Altitude | ≥2000m,≤5000mUniquement applicable à l'alimentation avec la plage de tension AC/DC 85-265V et la tension inférieure à 277/480V. | |||
| Environnement d'installation | Utilisation intérieure (emplacement sec) | |||
| Indice IP | IP54 (panneau avant), IP30 (corps) | |||
| Degré de pollution | Classe 2 | |||
| Catégories de surtension | OEV III | |||
| Norme de référence | UL | CAN/CSA C22.2 N° 61010-1-12 | ||
| UL 61010-1 | ||||
| CSA C22.2 n°61010-2-030 | ||||
| UL 61010-2-030 | ||||
| CEI、CE | CEI 61010-1 | |||
| CEI EN 61010-2-30 | ||||
| CPA | GB/T17215.321-2021 | |||
| GB/T17215.323-2022 | ||||
Solution de surveillance de l'alimentation

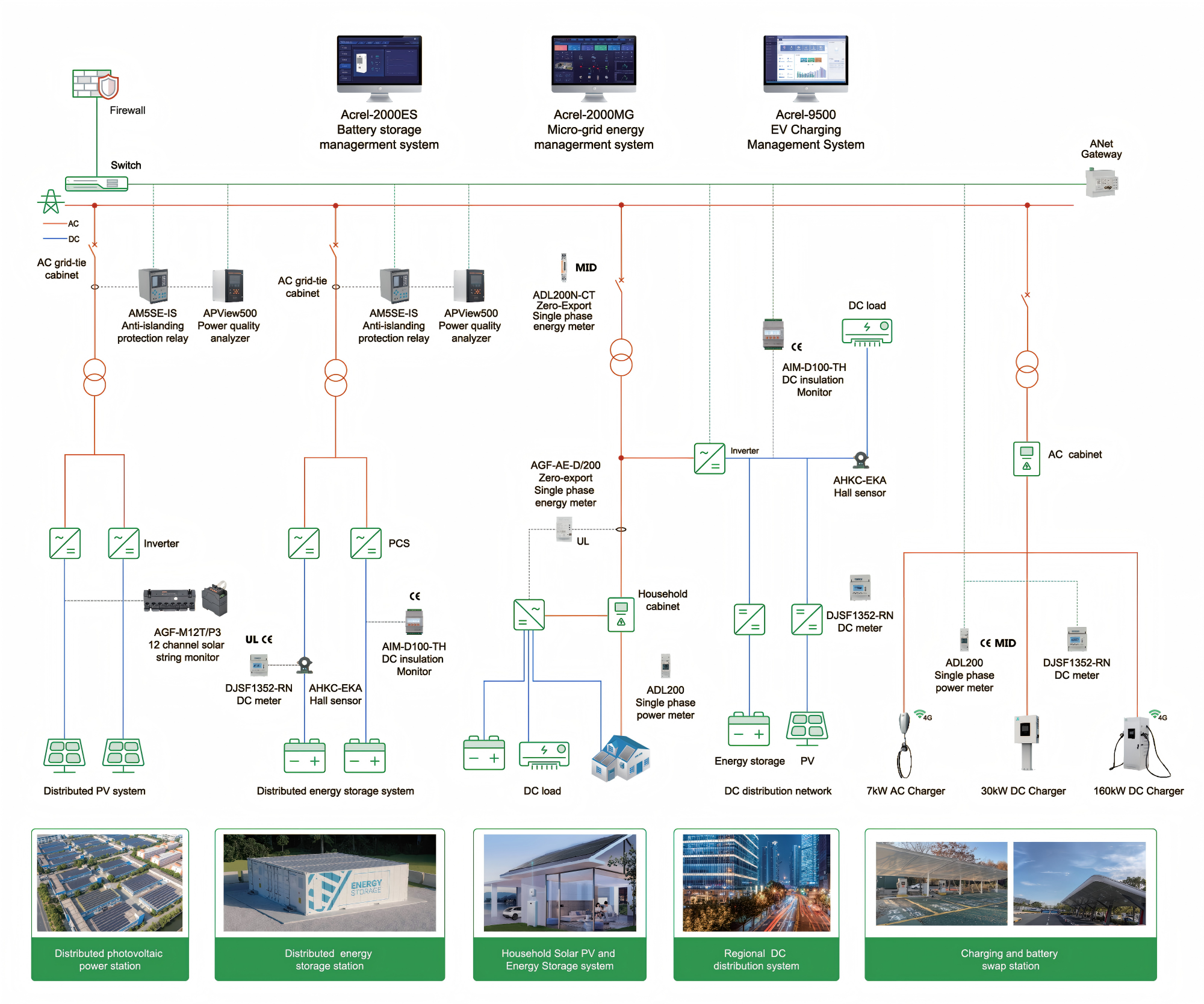

Énergie renouvelable
