CEI61557-8
Tension nominale : 50 V ~ 1 000 V.
Conformité au CHAdeMO 3.0 et au système de charge combiné (CCS)
Détection de sous-tension et de surtension
Mode d'arrêt pour désactiver le générateur d'impulsions de mesure
+86-18702106858 / +86-21-69156352

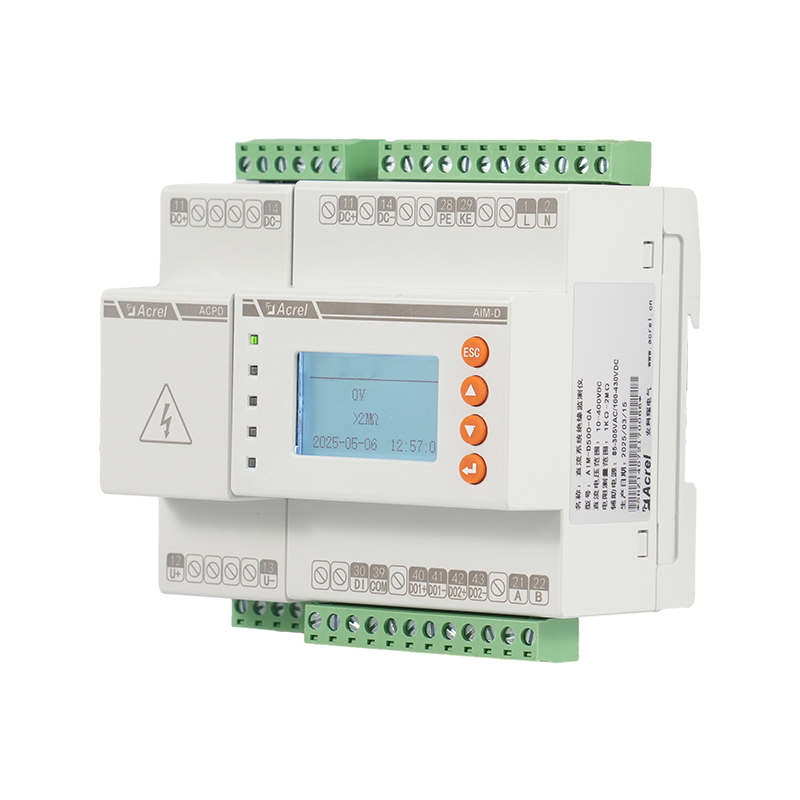

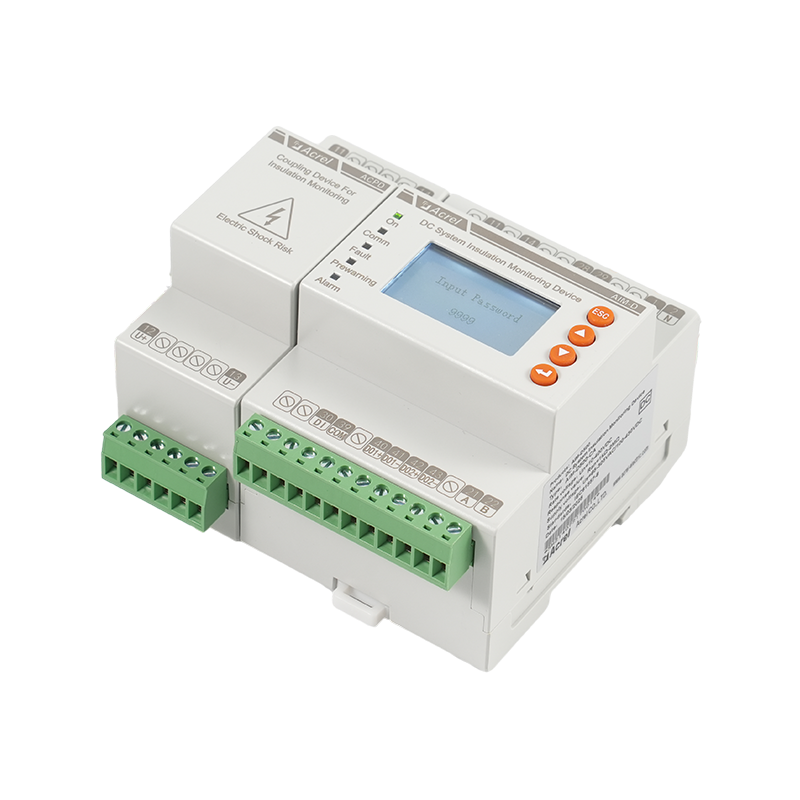

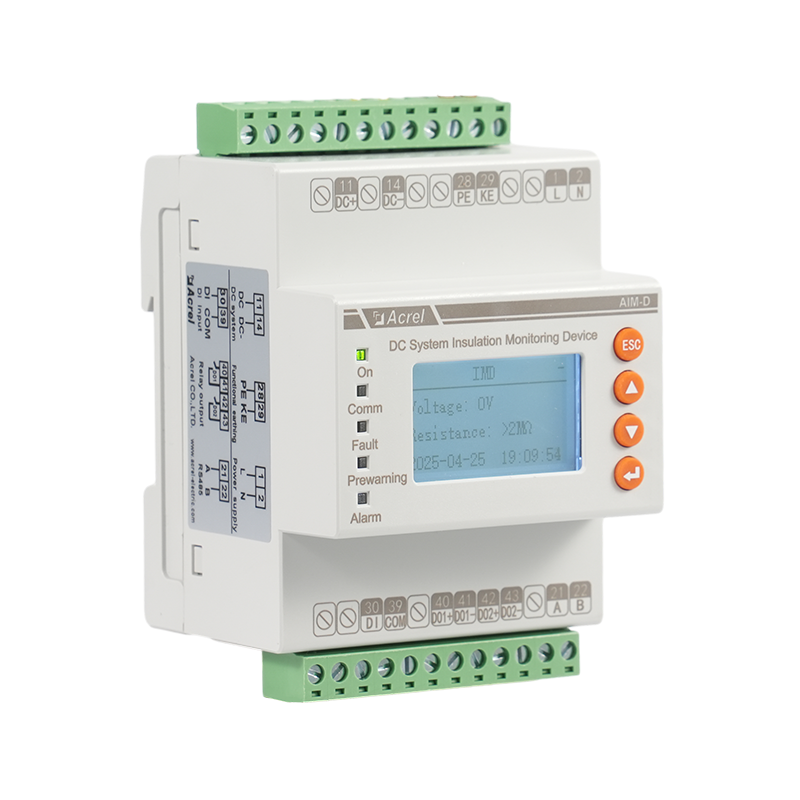

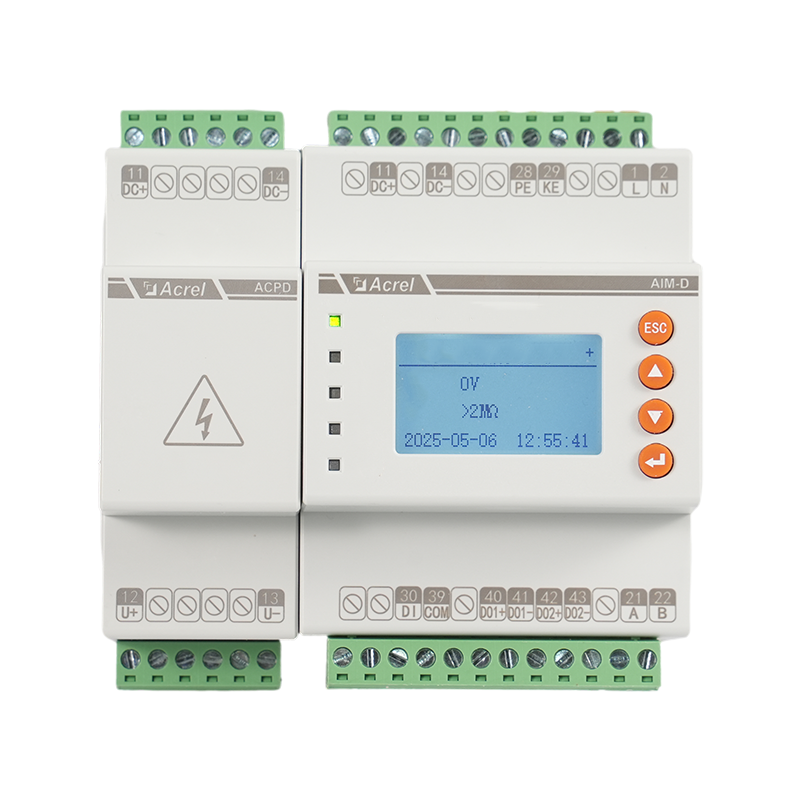

Le moniteur d'isolation CC Acrel AIM-D500-CA est un dispositif de pointe conçu pour les systèmes 0-1 000 V CC, garantissant la sécurité de l'alimentation électrique en surveillant en permanence la résistance d'isolement dans les systèmes informatiques.
Il répond aux exigences de la norme CEI 61557-8 et est compatible avec le système de charge combiné (CCS) et la norme CHAdeMO 3.0.
Il peut surveiller la résistance d'isolement des bornes de recharge CC avec une plage de tension nominale du système allant de 50 V à 1 000 V.

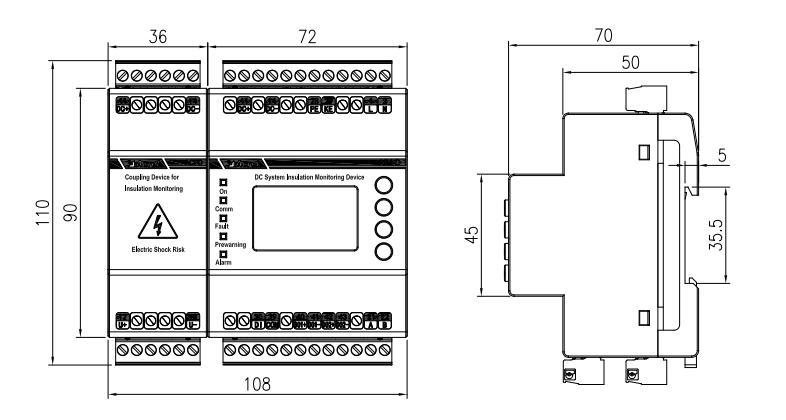

L'appareil est doté d'un boîtier à quatre modules et d'un montage sur rail DIN, ce qui facilite son installation et son intégration dans les systèmes existants.
Il a également la capacité de mesurer la tension du système et de détecter les conditions de sous-tension et de surtension.
Son mode d'arrêt permet aux utilisateurs de désactiver le générateur d'impulsions de mesure via le protocole Modbus, via le menu de l'appareil ou en utilisant un bouton externe.

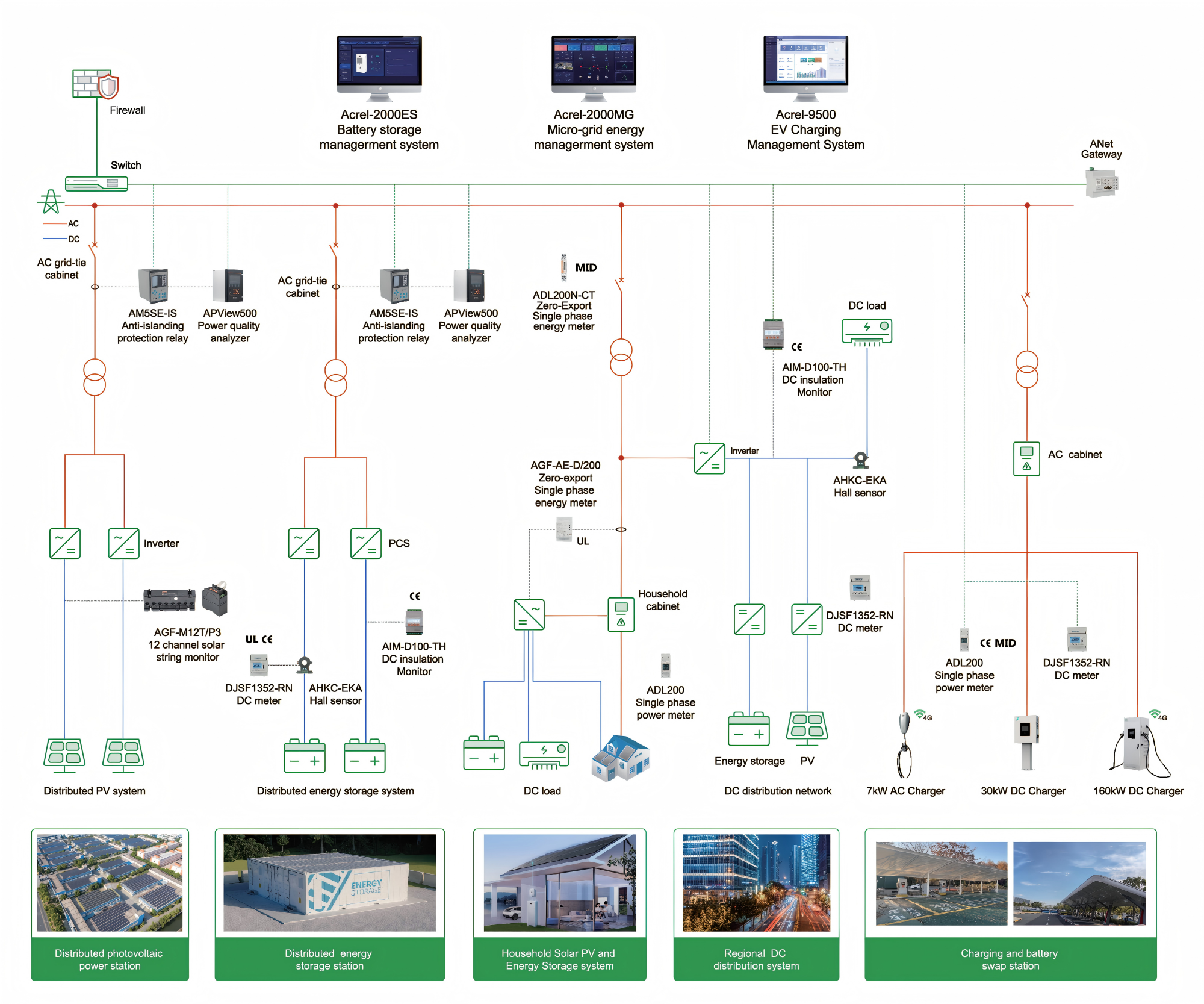

L'AIM-D500-CA est une solution idéale pour les applications telles que les centrales électriques, les sous-stations, les chargeurs de véhicules électriques, les systèmes UPS et les systèmes solaires.
| Unrticle | Paramètre | |
| Tension d'alimentation | Tension d'alimentation Us | CA/CC 85 ~ 265 V |
| Fréquence | 50/60 Hz | |
| Consommation d'énergie | ≤ 5 W | |

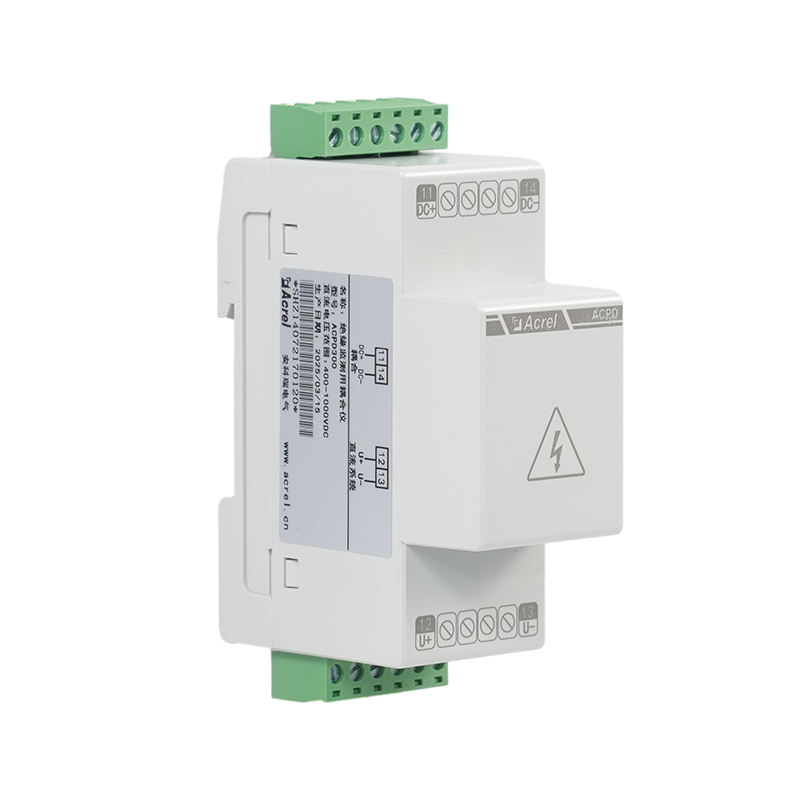

| Système informatique surveillé | Nominal tension du système avec ACPD300, Un | cc 50 … 1000V |
| Nominal tension du système sans ACPD300, Un | cc 50 … 400V | |
| Valeurs de réponse | Valeur de réponse (pré-avertissement d'isolation) | Isolation valeur limite d'alarme … 2M Ω |
| Valeur de réponse (alarme d'isolement) | 1k Ω… 2M Ω | |
| Parent incertitude | ± 15%, ± 2k Ω | |
| Sous-tension détection | (80 % ~ 100 %) Non (arrêt) * | |
| Détection de surtension | (100 % ~ 120 %) Non (arrêt) * | |
| précision | 1%, ± 1V | |
| Modes CCS et CHAdeMÔ 3.0 | Capacité de fuite admissible du système | ≤ 20 µF |
| Plage de mesure et d'affichage de la résistance d'isolement | 1k Ω… 2M Ω | |
| Mesure incertitude / Incertitude relative | C e ≤ 5 µF : ± 15%, ± 2k Ω | |
| C e >5 µF et R F >100 000 Ω : ± 15% | ||
| Temps de réponse | ≤ 10s | |
| Interface | RS485/Modbus-RTU | |
| Sortie relais | 2 x 1 contact N/O, AC 250 V, 3 A, DC 30 V, 5 A. | |
| Environnement | O température de fonctionnement | - 1 0 ℃ ~ 55 ℃ |
| S température de stockage | - 2 0 ℃ ~ 70 ℃ | |
| H humidité | ≤95% HR , pas de condensation et gaz corrosif | |
| A altitude | ≤2000m | |
| poids | AIM-D500-CA | 244,3g |
| ACPD300 | 86,1g | |
| Attestation | CE, CEI, RoHS | |
