Ligne entrante DC du centre de données
Entrée triphasée indépendante à 2 canaux
2e-63e harmonique
8DI 4DO 1 Temp. et humidité
Communication Ethernet (en option)
Communication RS485 à 3 canaux
+86-18702106858 / +86-21-69156352

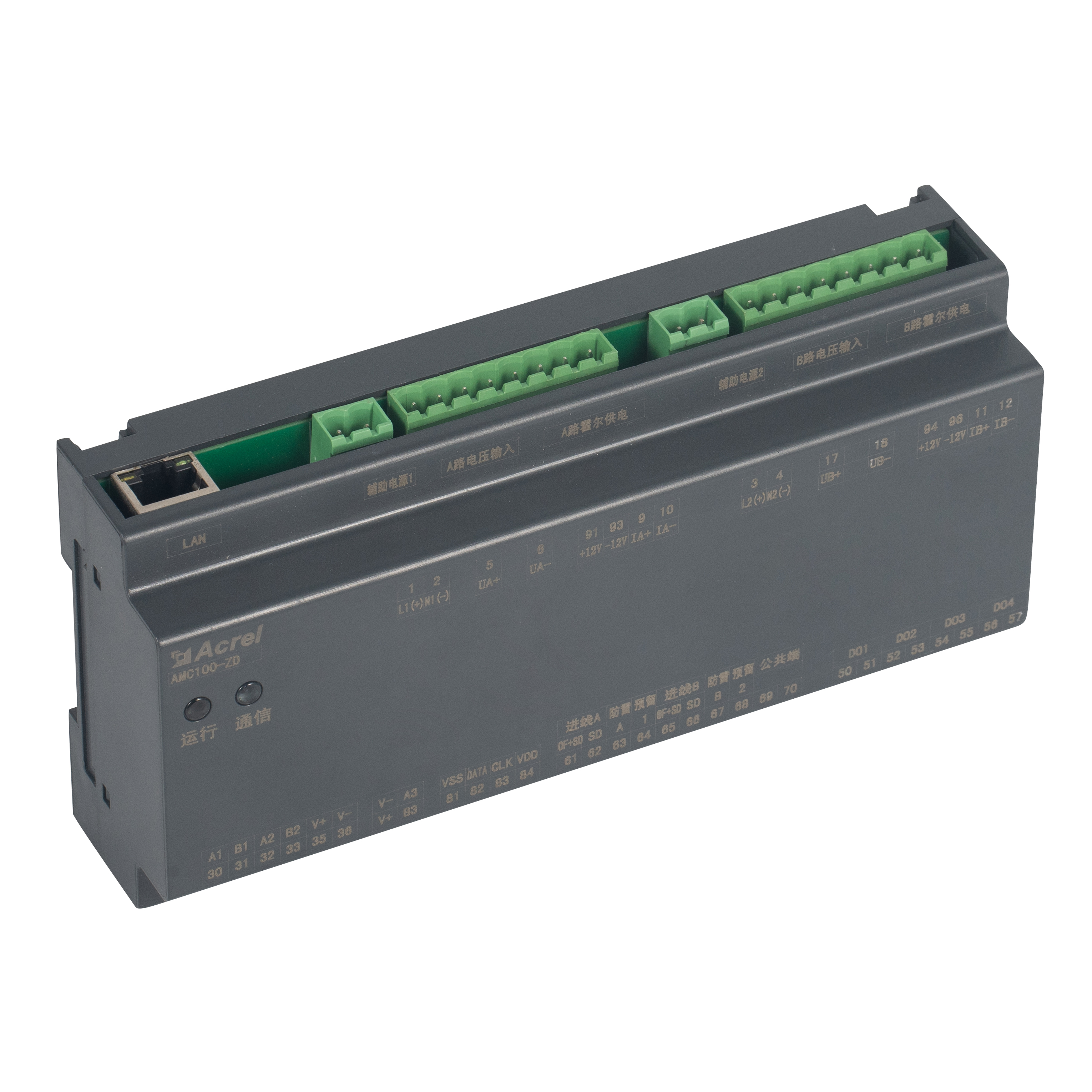

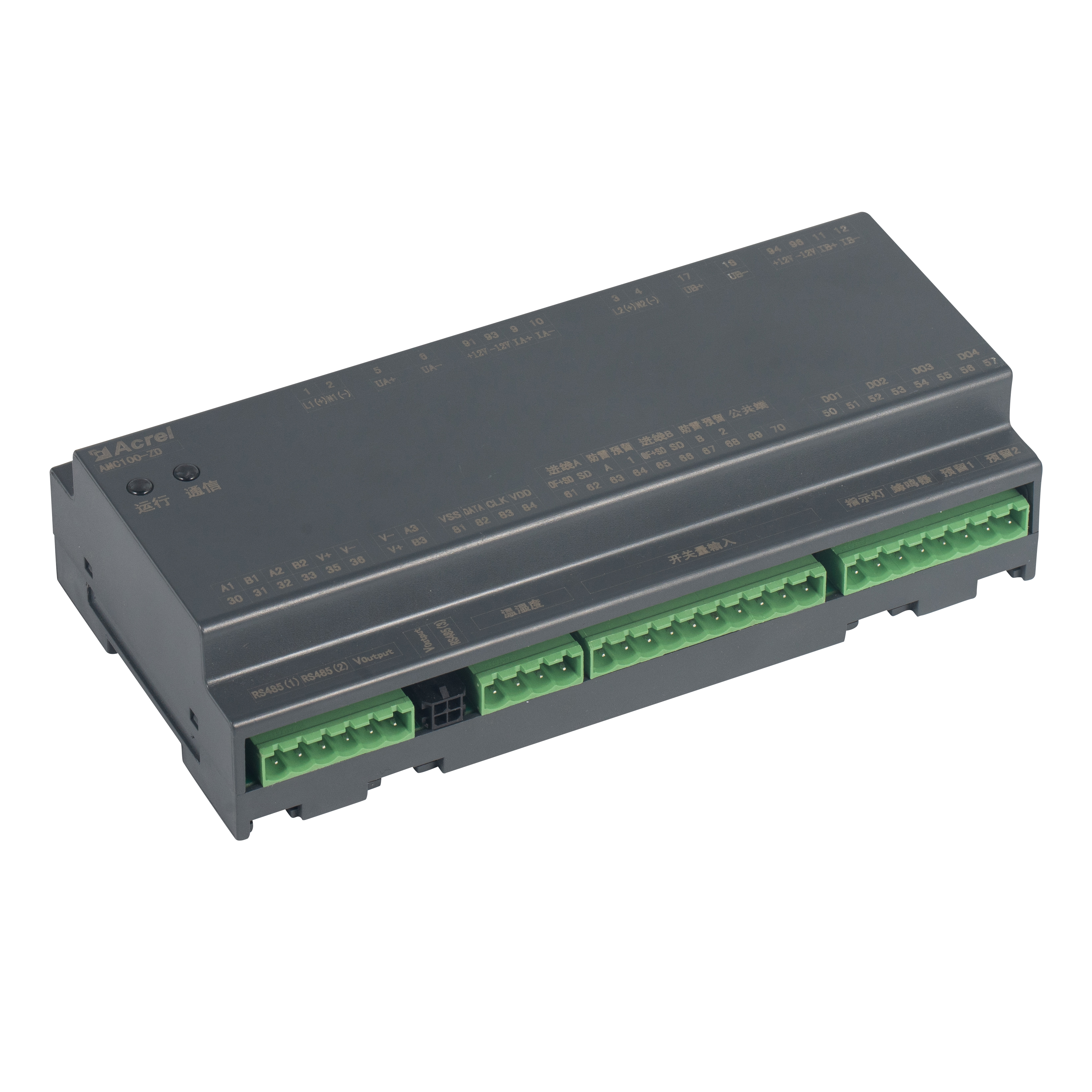

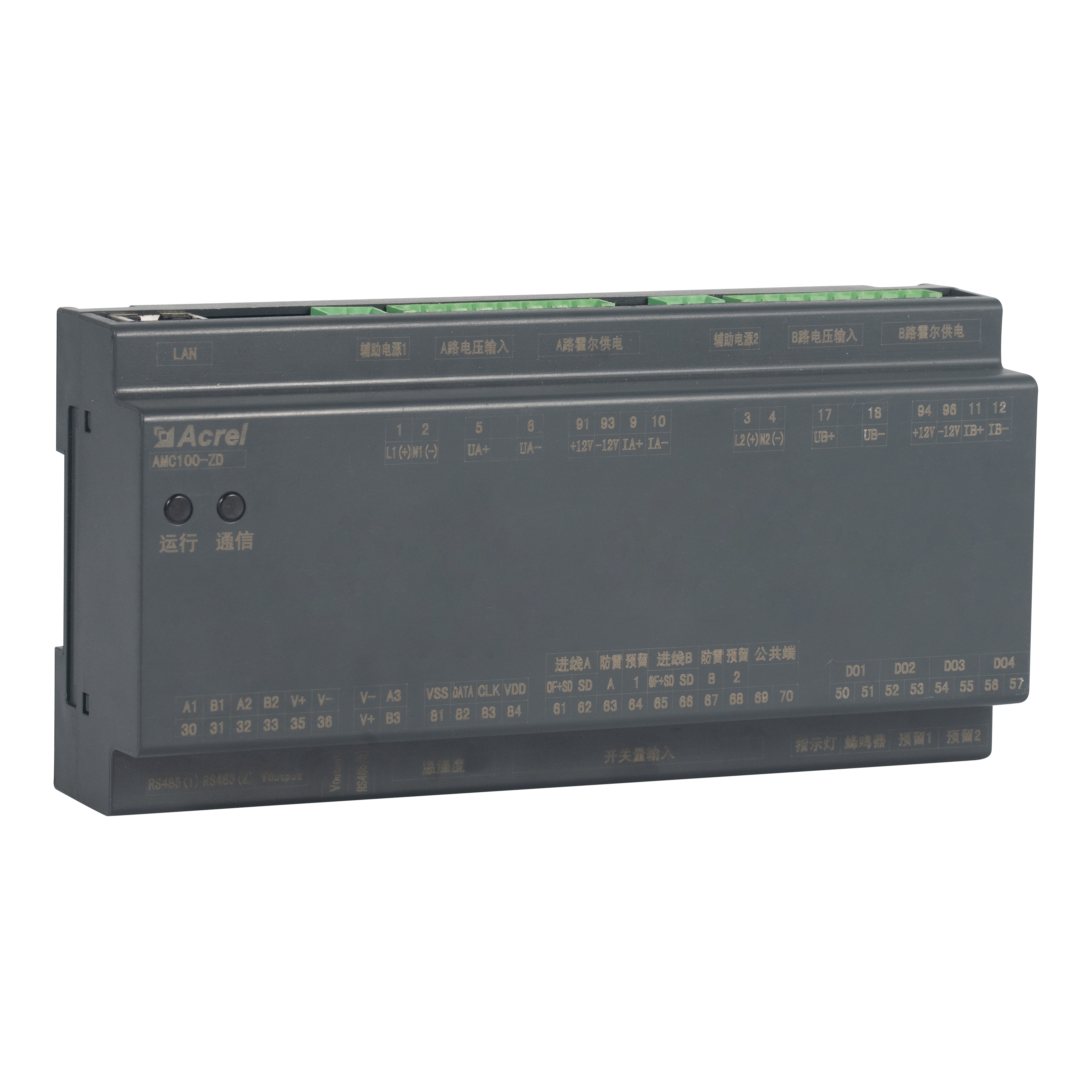

L'AMC100-ZD est l'unité de surveillance de précision de la distribution d'énergie CC sur rail DIN d'Acrel, conçue pour les racks de serveurs de centres de données. Il suit simultanément tous les paramètres électriques des doubles alimentations triphasées A B, 192 circuits sortants, 8 points d'état DI / 4 DO, 2 canaux de fuite, 1 capteur de température-humidité et 63 harmoniques. Trois ports RS485 Modbus-RTU permettent une intégration transparente BMS/DCIM. Un boîtier compact de 180 mm, une précision de ±0,5 %, des seuils d'alarme par canal et un avertissement sonore et lumineux instantané réduisent le gaspillage d'énergie et les temps d'arrêt, ce qui en fait le cœur évolutif des solutions de surveillance des barres omnibus CC ou des PDU des centres de données écologiques.
| Modèle | AMC100-ZD | |
| Paramètres mesurés | Tension, courant, puissance, énergie électrique, température ambiante et humidité | |
| Tension du bus | Noté | 48 VCC, 240 VCC, 336 VCC |
| Plage de mesure | ±20% | |
| Surcharge | Tension instantanée 2 fois par seconde | |
| Circuit entrant actuel | Noté | 5V （ Capteur à effet Hall, ±12 V alimenté par AMC100-ZD ） |
| Surcharge | La durée est de 1,2 fois, instantanée 10 fois/seconde | |
| Température et humidité | Plage de température | -40 ℃ ～ 99 ℃ |
| Plage d'humidité | 20% ～ 90% | |
| Précision de mesure | Enrouler | Niveau de tension/courant 0,5, niveau de puissance/énergie électrique 1 |
| Température | ±1 ℃ | |
| Humidité | ±5% | |
| Auxiliaire approvisionnement | AMC100-ZD ： Puissance du signal （ ≤15W ） | |
| AMC100-ZD-P24 ： Alimentation indépendante DC 12-24 V | ||
| AMC100-ZD-P220 ： | ||
| 1、 Lorsque la tension constante est de 240 V CC 、 DC336V, alimenté par AC220V 、 DC240V 、 Alimentation indépendante DC336V | ||
| 2、 Lorsque la tension constante est de 48 V CC, alimentée par une alimentation indépendante de 48 V CC. | ||
| Environnement | Température | Fonctionnement ： -15 ℃ ～ 55 ℃ Stockage ： -25 ℃ ～ 70 ℃ |
| Humidité | Humidité relative≤93% | |
| Altitude | ≤2500m | |
| Sortie de commutation | 4 voies 3A 250VAC /3A 30VDC | |
| Entrée de commutation | 8 nœuds secs | |
| Communications | 1 canal isolé RS485/Modbus-RTU vers le système d'arrière-plan | |
| 1 RS485/Modbus-RTU vers écran tactile | ||
| 1 connexion RS485/Modbus-RTU vers le module aval | ||
| Fonction de communication Ethernet à 1 canal est facultatif | ||
| Mise en place | Méthode d'installation sur rail DIN35 mm ou sur plaque inférieure | |
| Niveau de protection | IP20 | |
| Niveau de pollution | 2 | |
| Sécurité | Isolation | La résistance d'isolement entre toutes les bornes et les parties conductrices de la coque doit être d'au moins 100 MΩ |
| Résister à la tension | Signal de tension et de courant de la ligne A // Signal de tension et de courant de la ligne B // Sortie de commutation // Port de communication isolé // Deux des autres ports doivent répondre à AC2kV pendant 1 min, l'entrée de commutation et les autres ports doivent répondre à AC0,5 kV pendant 1 min, le courant de fuite doit être inférieur à 2 mA, pas de phénomène de panne ou de contournement. | |
| Interférence antistatique | Niveau 4 | |
| Compatibilité électromagnétique | Impulsion transitoire rapide de réactance | Niveau 3 |
| Résistance aux surtensions | Niveau 4 | |
| Rayonnement électromagnétique radiofréquence | Niveau 3 | |
