Compteur d'énergie CC à entrée directe 360 A certifié MID pour chargeur EV

Acrel DJSF1352-D-360 est un compteur d'énergie CC sur rail DIN conçu pour les applications de charge EV 360 A, photovoltaïques et de stockage de batteries. Il mesure, affiche et enregistre simultanément la tension CC (0-1 000 V), le courant bidirectionnel (360 A), la puissance instantanée (kW) et l'énergie active cumulée (kWh) avec une précision de classe 1/B. Un écran LCD à segments et un module d'affichage à distance DJSF1352-L en option fournissent des lectures en temps réel de la tension, du courant, de la puissance, de la date/heure, de la température interne et des registres d'énergie directe et inverse.

La flexibilité de l'alimentation est assurée par une entrée auxiliaire de 9 à 36 V CC consommant ≤ 3 W. Deux ports RS-485 à isolation galvanique (bornes à vis RJ12) prennent en charge les protocoles Modbus-RTU, DL/T 645-2007 et DL/T-698, permettant une intégration en série avec les back-ends EMS, SCADA ou OCPP. Les sorties d'impulsions programmables (100 à 300 imp/kWh) permettent des flux de travail de mesure de qualité commerciale et de certification MID.

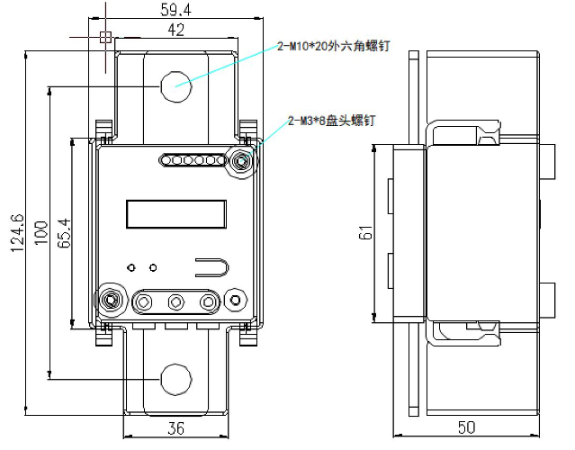

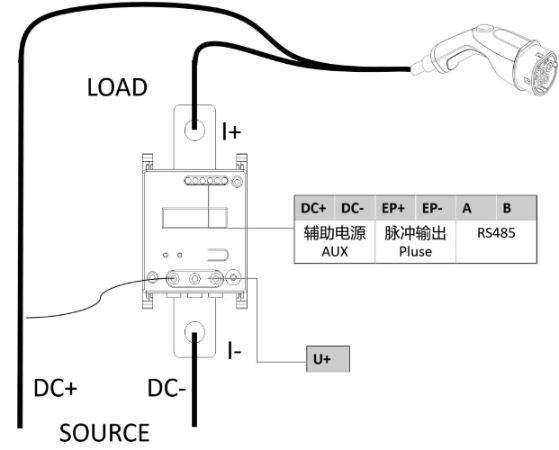

Conçu pour les environnements difficiles, le compteur résiste à des températures de –40 °C à 70 °C, une humidité relative de 95 % sans condensation, un Hi-Pot de 4,4 kV/1 min, une surtension de 6 kV et une isolation ≥40 MΩ. Le montage sur rail DIN-35, le couple de borne de 0,5 N·m et les instructions de câblage à paire torsadée blindée simplifient l'installation tout en minimisant les interférences électromagnétiques. Les paramètres (adresse, débit en bauds, parité, décimales d'énergie, indicateurs anti-effraction) sont protégés par mot de passe (0001 par défaut) via des boutons intégrés ou des écritures dans des registres à distance.

Le DJSF1352-D-360 offre un sous-compteur fiable pour les boîtiers de combinaison solaires, les chargeurs rapides CC pour véhicules électriques et les systèmes UPS industriels.
