Relais de protection AM2SE pour moyenne tension 10kV

Entrées numériques programmables

Convient à l'unité principale en anneau

8 DI & 5 DO

4 courants d'entrée et 3 tensions d'entrée

Enregistreur de défauts

ANSI 50N/51/51N/46/49F/27/59N...

Contactez-nous
PRÉCÉDENT : Compteur d'énergie triphasé à C.A. de haute précision certifié UL de la classe 0.2S
SUIVANT: Compteur d'énergie monté sur panneau programmable triphasé AC

+86-18702106858 / +86-21-69156352

[email protected]

  • Décrire

  • Le relais de protection Acrel AM2SE est une solution hautement adaptable conçue pour les applications moyenne tension (10 kV). Il présente une conception modulaire avec des entrées numériques programmables (8 DI et 5 DO), ce qui le rend idéal pour les unités principales en anneau et les appareillages MT. Le relais prend en charge 4 courants d'entrée et 3 tensions d'entrée, offrant ainsi une flexibilité pour divers scénarios de protection des lignes d'alimentation.

    Equipé de fonctionnalités de protection avancées, l'AM2SE est conforme aux normes ANSI notamment 50N, 51, 51N, 46, 49F, 27 et 59N. Il comprend un enregistreur de défauts pour une analyse détaillée des événements, améliorant ainsi la fiabilité du système et l'efficacité de la maintenance.

    Le relais offre des options de communication polyvalentes avec prise en charge des protocoles Modbus-RTU/TCP et CEI 60870-5-103. Son processeur puissant garantit un traitement efficace des données et une intégration dans les systèmes électriques modernes. De plus, l'AM2SE fournit une connectivité USB pour une configuration facile et des sorties CC 4-20 mA programmables pour la transmission de signaux analogiques.

    Avec sa conception robuste et ses nombreuses fonctionnalités, le relais de protection AM2SE est un choix fiable pour protéger les réseaux moyenne tension, garantissant une distribution d'énergie efficace et sécurisée.

  • Caractéristiques
  • Paramètres techniques Valeur
    Entrée Connexion Monophasé à 2 fils, triphasé à 3 fils, triphasé à 4 fils
    Fréquence 45-65Hz
    Tension Note :
    Monophasé : AC 100 V, 400 V
    Triphasé : AC 3 × 57,7 V/100 V (100 V), 3 × 220 V/380 V (400 V), 3 × 380 V/660 V (660 V) (taille 96 uniquement)
    Surcharge : 1,2 fois la note {continu) : 2 fois la note pendant 1 seconde
    Consommation électrique : < 0,5 VA
    Actuel Note : AC IA、5A
    Surcharge : 1,2 fois la note (continue) ; 10 fois la note pendant 1 seconde
    Consommation électrique : < 0,5 VA
    Sortie Énergie électrique Sortie mode:open-collector photo-coupler pulse
    Constante d'impulsion : 10 000 imp/kWh (réglable), voir le schéma de câblage pour plus de détails ;
    Communications Port RS485, protocole modbus-rtu, protocole DLT645 (versions 07 et 97),
    débit en bauds 1200 ~ 38400
    Fonction Entrée de commutation Entrée contact sec, alimentation intégrée ; si le modèle est KA, il est actif AC 220 V.
    Sortie de commutation Sortie mode: Relay normally open contact output
    Capacité de contact : AC 250 V/3A, DC 30 V/3A
    Sortie analogique 4 - 20 mA
    Classe de précision Fréquence:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1%
    Alimentation AC/DC 85-265 V ou DC24 V (± 20 %) ou DC48 V (± 20 %).
    consommation d'énergie≤10VA
    Sécurité Tension de tenue à fréquence industrielle Entre alimentation//sortie de commutation//entrée de courant//entrée de tension et transmission//communication //sortie d'impulsion//entrée de commutation AC 2 kV 1 min ;
    Entre l'alimentation électrique, la sortie de commutation, l'entrée de courant et l'entrée de tension AC 2 kV 1 min ;
    Entre la transmission, la communication, la sortie d'impulsion et l'entrée de commutation AC 1 kV 1 min ;
    Résistance d'isolation Entrée、Output end to machine enclosure >100MΩ
    Environnement Température travail : -25°C~ 65°C  stockage : -40°C ~ 80°C
    Humidité ≤93 % HR sans condensation
    Altitude ≤2500 millions

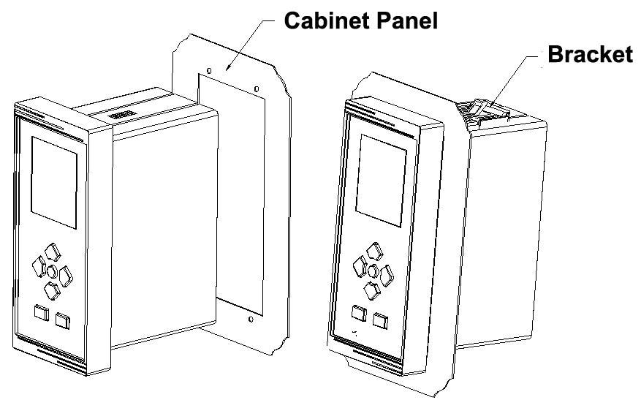

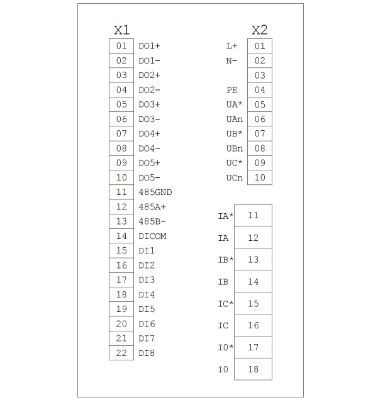

  • Schéma des dimensions et du câblage

  • Scénario d'application

  • Solution de surveillance de l'alimentation

  • Demande de lieu de travail
